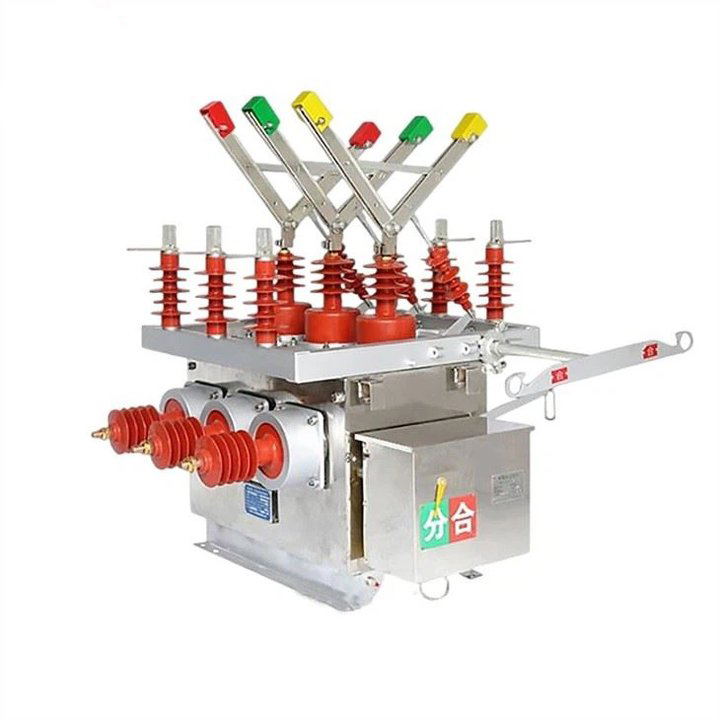

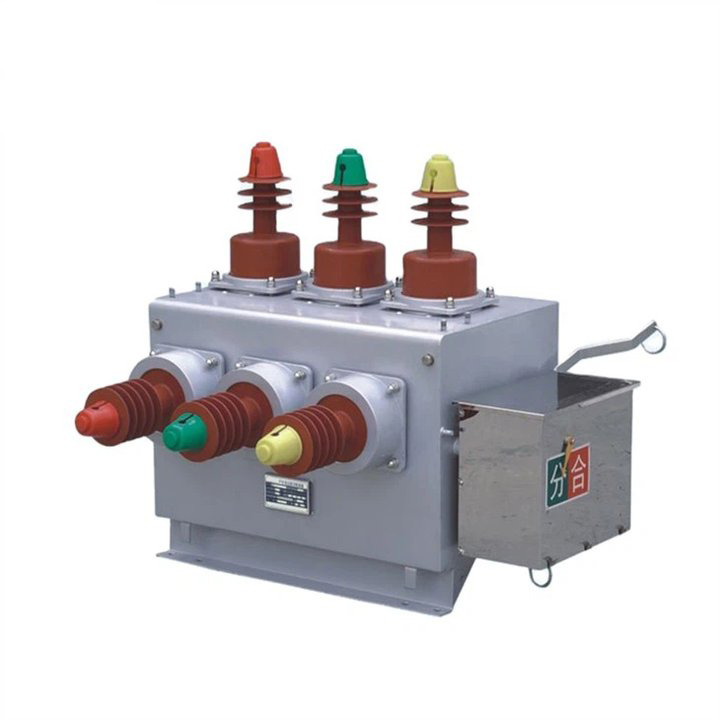

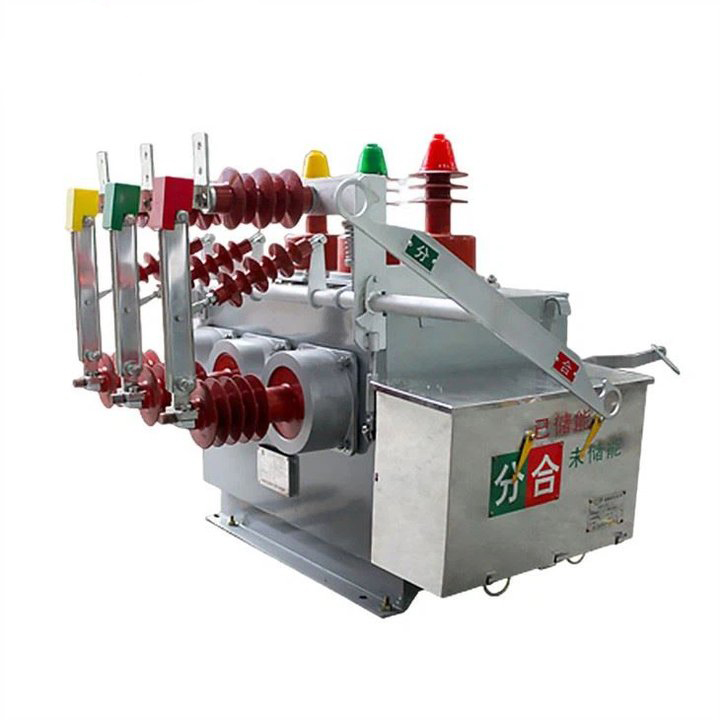

Întrerupător de circuit de înaltă tensiune de tip VK de 11KV

LiuGao conduce cu mândrie ca producător de întreruptoare de circuit de vid pentru exterior. Întrerupătorul de circuit de înaltă tensiune de tip VK de 11KV, o piatră de temelie a echipamentelor de distribuție a energiei în aer liber, este proiectat pentru o tensiune nominală de 12 kV și AC trifazat care funcționează la 50 Hz. Implementat în principal în diferite setari, cum ar fi rețelele electrice rurale, rețelele electrice urbane, căile ferate, minele, porturile și alte sisteme de distribuție a energiei, acest întrerupător joacă un rol crucial în liniile aeriene exterioare. Proiectat cu precizie pentru întreruperea și închiderea curenților de sarcină, pentru a răspunde la curenții de suprasarcină și pentru a gestiona curenții de scurtcircuit în sistemul de alimentare, întrerupătorul ZW10-12F servește ca o componentă vitală pentru comutarea și protejarea rețelei electrice. Designul său robust și compatibilitatea cu exteriorul îl fac bine potrivit pentru diverse aplicații, asigurând performanțe fiabile în diferite condiții de mediu. Alegeți LiuGao pentru inovațiile de ultimă oră care redefinesc criteriile de referință ale întrerupătoarelor de circuit în vid pentru exterior.

Trimite o anchetă

Descriere produs

Liugao este un furnizor de întrerupător de circuit de înaltă tensiune de tip VK de 11KV. Întrerupătorul de circuit de vid de înaltă tensiune ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) este un echipament de distribuție a energiei în aer liber proiectat pentru o tensiune nominală de 12 kV și trei faza AC 50Hz. Găsește aplicații în rețelele electrice rurale, rețelele electrice urbane, căile ferate, minele, porturile și alte sisteme de distribuție a energiei. Proiectat special pentru liniile aeriene exterioare, se descurcă eficient cu sarcini precum întreruperea și închiderea curenților de sarcină, curenții de suprasarcină și curenții de scurtcircuit în sistemul de alimentare, asigurând în același timp protecția și comutarea rețelei electrice.

Întrerupătorul nostru de vacuum ZW10-12 pentru exterior HV (ZW10-12、ZW10-12F、ZW10-12G) folosește măsuri speciale anti-condens în interior, asigurând o izolație optimă în cutie. Metoda de transmisie încorporează tehnologie brevetată, oferind o instalare ușoară și o funcționare fiabilă pentru a preveni problemele de performanță ale întrerupătorului de circuit cauzate de defecțiuni mecanice. Acest întrerupător funcționează fără a fi nevoie de petrol sau gaz, rezultând un design compact și ușor. Cu protecție CT, acceptă curenți mari de șunt, minimizând poluarea și eliminând nevoia de întreținere. Modul de control poate fi electric sau manual, oferind versatilitate in operare si intretinere.

În rezumat, întrerupătorul de circuit în vid pentru exterior HV ZW10-12 se remarcă prin designul său robust, performanța eficientă și adaptabilitatea la diferite scenarii de distribuție a energiei în aer liber.

Întrerupător de circuit de înaltă tensiune de tip VK de 11KV

Metoda de instalare: montat lateral, montat la mijloc

Temperatura aerului ambiant: limita superioara +40C, limita inferioara -30C; ;

Altitudine: ≤2000m (dacă altitudinea trebuie crescută, nivelul nominal de izolație ar trebui mărit corespunzător);

Presiunea vântului: nu mai mult de 700 Pa (echivalent cu viteza vântului de 34 m/s);

Amplitudine: intensitatea cutremurului 8 grade;

Nivel de contaminare: Clasa I;

Diferența maximă de temperatură zilnică: nu mai mult de 25C.

Specificații întrerupător de circuit de vid de înaltă tensiune de 11KV VK

Model		ZW10-12, ZW10-12F, ZW10-12G

Număr	Parametru		Unitate	Valoare
1	Tensiune nominală		kV	12
2	Curent nominal		A	630
3	Frecvența nominală		Hz	50
4	Tensiunea de rezistență a frecvenței de alimentare		kV	42/48
5	Tensiune impuls fulger (valoare de vârf)		kV	75/85
6	Curent nominal de rupere de scurtcircuit		kA	16	20	25
7	Curent nominal de deschidere a scurtcircuitului (valoare de vârf)		kA	40	50	50
8	Curent nominal de rezistență de scurtă durată		kA	16	20	25
9	Curent nominal de vârf de rezistență		kA	40	50	50
10	Durata nominală a scurtcircuitului		S	4
Il	Secvența nominală de operare			Puncte-0.3s-Puncte combinate- 180s-Puncte combinate
12	Timpi nominali de întrerupere a curentului de scurtcircuit		Cota a doua	30
13	Durata de viata mecanica		Cota a doua	10000
14	Contactul mobil permite grosimea acumulată de uzură		mm	3
15	Tensiune nominală de funcționare cu mecanism de acționare cu arc de tip CT	bobina de inchidere	V	DC sau AC 220V
		Bobina de deschidere
16	Curentul nominal de lucru al bobinei de declanșare la supracurent		A	5
17	greutate		Kg	150
