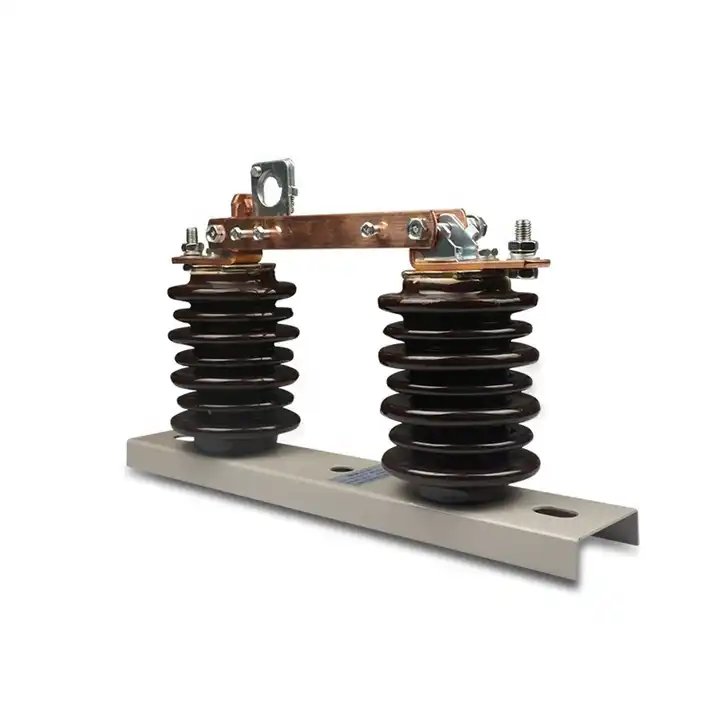

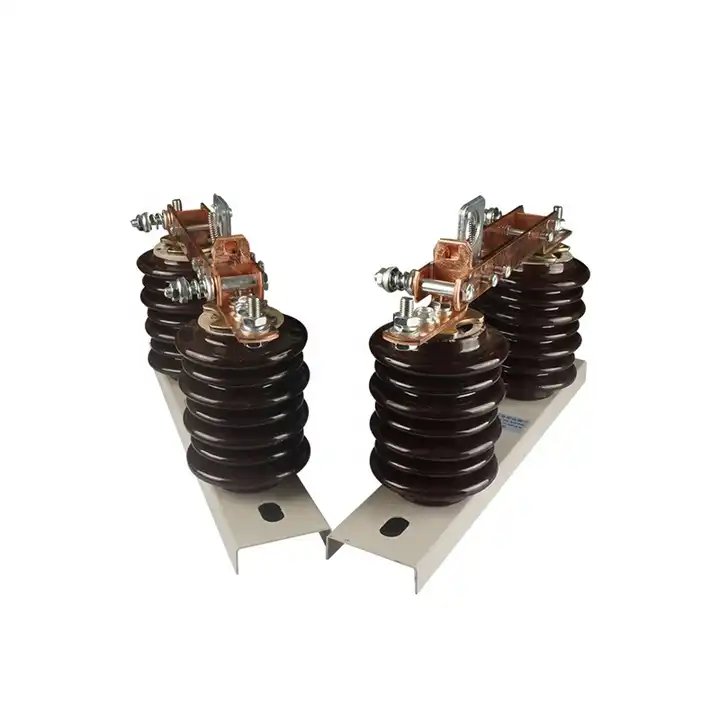

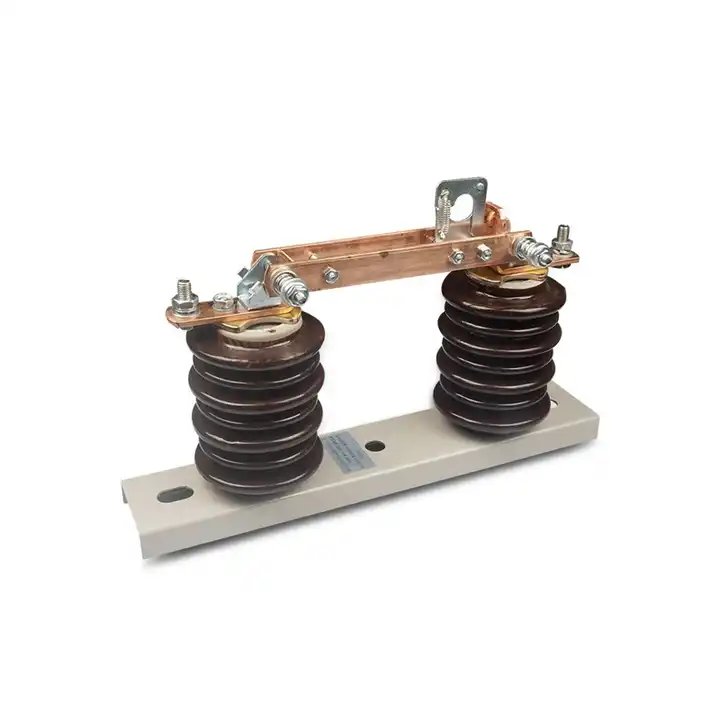

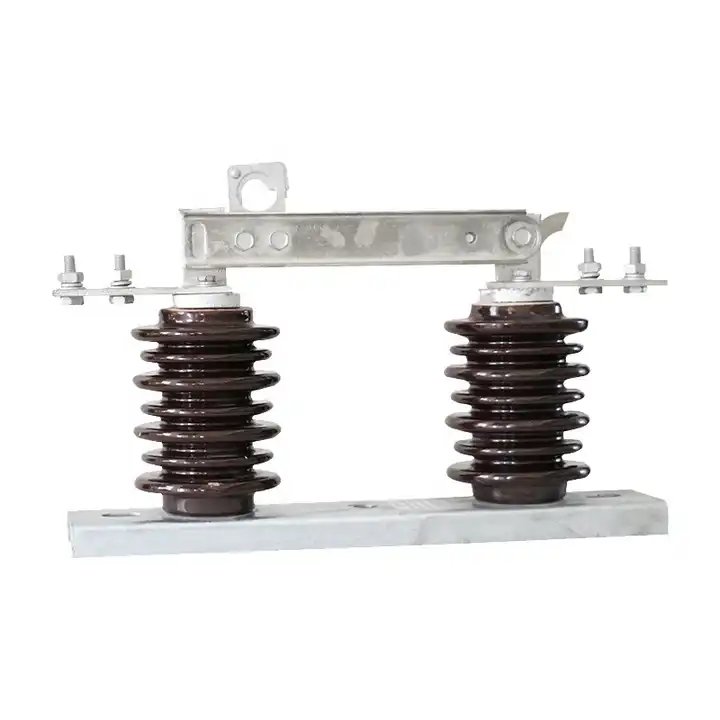

Întrerupător de deconectare exterior 12KV

LuGao este un producător profesionist de întrerupătoare de deconectare pentru exterior de 12KV. Întrerupătorul izolator de înaltă tensiune pentru exterior „GW9-12” este proiectat pentru aparate de comutație de înaltă tensiune AC 50Hz monofazate. Acest produs este potrivit pentru sistemele de alimentare cu o tensiune nominală de 10 kV, în special pentru realizarea sau întreruperea sursei de alimentare în condiții de tensiune și fără sarcină. Izolatorul utilizează o tijă izolată (de deconectare) pentru funcționare.

Trimite o anchetă

Descriere produs

Lugao este un furnizor excelent de întrerupător de deconectare exterior de 12KV. Întrerupătorul nostru de deconectare de înaltă tensiune de interior GN22-12 este potrivit pentru o tensiune nominală de 10KV, trifazat AC 50HZ în aparatele de comutare de înaltă tensiune din sistemul de alimentare, servind ca întrerupător de circuit cu tensiune. si fara sarcina. Comutatorul are un design nou, rezonabil și unic. Adoptă o metodă de blocare cu acțiune în două etape, oferind o stabilitate dinamică și termică excelentă cu forță de operare scăzută. Folosind rășină epoxidică, izolatori și argint placat cu perie, împreună cu alte materiale și procese noi, comutatorul asigură o conductivitate bună, dimensiuni compacte și greutate redusă. Terminalele sale de ieșire se conectează cu ușurință la întrerupătoarele cu vid și întreruptoarele cu ulei, reducând volumul dulapurilor de distribuție, minimizând îmbinările de tranziție și scăzând costurile.

Întrerupător de deconectare exterior 12KV Mediu de funcționare

Metoda de instalare: montat lateral, montat la mijloc

Temperatura aerului ambiant: limita superioara +40C, limita inferioara -30C; ;

Altitudine: ≤2000m (dacă altitudinea trebuie crescută, nivelul nominal de izolație ar trebui mărit corespunzător);

Presiunea vântului: nu mai mult de 700 Pa (echivalent cu viteza vântului de 34 m/s);

Amplitudine: intensitatea cutremurului 8 grade;

Nivel de contaminare: Clasa I;

Diferența maximă de temperatură zilnică: nu mai mult de 25C.

Specificații întrerupător de deconectare exterior 12KV

Parametru		Unitate	Valoare
Tensiune nominală		kV	12
Frecvența nominală		Hz	50
Curent nominal		A	1600-2000	2500-3150
Curent nominal de rezistență de scurtă durată		kA	40	50
Curent nominal de vârf de rezistență		kA	100	125
Durata nominală a scurtcircuitului		s	4
Nivel de izolare nominal	Tensiune de rezistență la frecvența de putere de 1 min	kV	Între poli, stâlp la pământ 42, fractură 49
	Tensiune de rezistență la impulsul fulgerului (vârf)	kV	Între poli, stâlp la pământ 42, fractură 49
