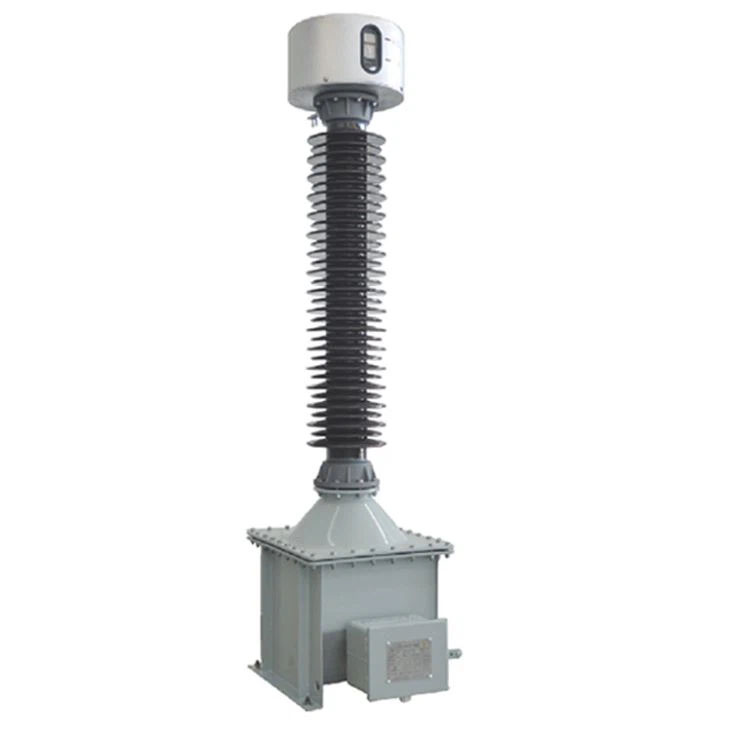

Liugao este un producător de transformatoare de tensiune cu 15 ani de experiență profesională. Acest transformator de tensiune este proiectat și fabricat pe baza IEC 61869-1/3. Transformatorul inductiv de tensiune de 220 kV este destinat utilizării substației la cheie, transformatoarele de tensiune inductivă de clasă de distribuție în aer liber sunt de design monofazat compact și sunt destinate conectării între fază și masă (bucșă unică) pentru a oferi informații critice de măsurare a tensiunii. Etanșarea ermetică a designului se realizează folosind o pernă de gaz deasupra uleiului pentru a preveni respirația liberă din exteriorul aerului încărcat cu umiditate.
Liugao este un furnizor de transformatoare de tensiune cu 15 ani de experiență profesională
Liugao este recunoscută ca o marcă renumită a Chinei.
Transformatorul nostru de tensiune este proiectat și fabricat pe baza IEC 61869-1/3. Transformatorul inductiv de tensiune de 220 kV este destinat utilizării substației la cheie, transformatoarele de tensiune inductivă de clasă de distribuție în aer liber sunt de design monofazat compact și sunt destinate conectării între fază și masă (bucșă unică) pentru a oferi informații critice de măsurare a tensiunii. Etanșarea ermetică a designului se realizează folosind o pernă de gaz deasupra uleiului pentru a preveni respirația liberă din exteriorul aerului încărcat cu umiditate.
Altitudinea instalației nu depășește 2000 de metri
Temperatura mediului ambiant: -5°C-40°C; Temperatura medie nu este mai mare de +35°C
Locul de instalare trebuie să fie uscat și ventilat; Umiditatea relativă a aerului nu este mai mare de 80% și nu există medii explozive agresive în jur.
Este o structură de izolație ulei/hârtie. Izolația principală este înfășurată cu hârtie de cablu de înaltă tensiune și sunt plasate mai multe ecrane de condensator de diviziune a tensiunii în izolația primară, ceea ce poate îmbunătăți distribuția câmpului electric și poate reduce consumul de material izolator, scufundat cu ulei de transformator de tensiune după uscare sub vid. Are avantajele unei performanțe stabile și fiabile a izolației. experiență bogată în exploatare, timp lung de serviciu. Performanța perfectă a fluidității uleiului de transformator de tensiune este bună pentru disiparea căldurii, de asemenea, are capacitatea de auto-recuperare pentru eșecul descărcării parțiale cauzate de bula de aer
și praf.
În partea superioară este instalat un burduf metalic din oțel inoxidabil închis ermetic, care protejează uleiul transformatorului de tensiune de umiditate și prelungește durata de viață. De asemenea, pe burduf există un indicator de nivel de ulei pentru a observa schimbarea volumului de ulei. Există o supapă de scurgere a uleiului cu mai multe funcții pe bază, ceea ce o face mai convenabilă pentru prelevarea de probe de ulei, drenare.
Toate piesele de izolație adoptate sunt materiale de protecție a mediului. Placa terminală secundară este realizată din turnare epoxidice, performanța de etanșare este mai fiabilă.
Baza folosește vopsire prin pulverizare sau galvanizare la cald, care conferă un grad ridicat de rezistență la coroziune.
Elementele de fixare și plăcuța de identificare sunt din oțel inoxidabil
numele produsului | Transformator de tensiune 220kV |
Origine | Dalian, CN (Continentul) |
Fază | Singur |
Structura bobinei | Toroidal |
Numărul bobinei | 4 ianuarie |
Culoare | Maro/Gri |
Frecvență | 50/60Hz |
Certificare | ASTA/CTQC/IEC/SGS/ISO9001 |
Pachet | Cutie de lemn |
Timpul de livrare: | 30 de zile |
Tensiunea primară nominală, kV | 220 sau 230/√3 | ||
Cea mai mare tensiune pentru echipamente, kV | 245/252 | ||
Frecvența nominală, Hz | 50;60 | ||
Tensiune de rezistență la frecvența de putere nominală, kV | 460 | ||
Tensiunea nominală a impulsului fulgerului, kV | 1050 | ||
Distanța flashover, mm | 2000 | ||
Cree. distanta, mm | S1:5040 | ||
L2:6300 | |||
W3:7820 | |||
Sarcina mecanică, N | 1250 | ||
Tensiunea secundară nominală, kV | 0,115/√3 sau 0,11/√3 sau 0,1/√3 | ||
Semnele terminale secundare | 1a-1n | 2a-2n | și - dn |
Clasa de precizie | 0.2 | 0.5 | 3P |
Putere nominală, VA | 100 | 250 | 300 |
150 | 150 | 300 | |
150 | - | 300 | |
Ieșire de limitare termică, VA | 2000 | ||
Factor de tensiune nominală | 1.2continuu; 1,9/8h (66kV) | ||
1.2continuu; 1,5/30s(110~230kV) | |||
Factorul de disipare dielectrică tgδ, sub 10kV | Produs tgδ≤0,02; cadrul tgδ≤0,05 |
