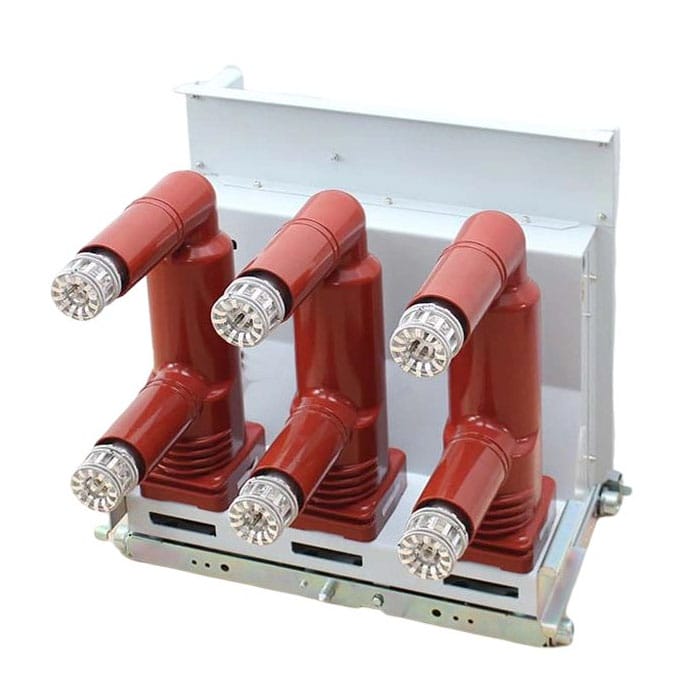

Întrerupător de circuit de vid HV de interior 630A

LiuGao este cu mândrie un producător de întreruptoare de circuit de vid pentru interior, oferind întrerupătorul de circuit de vid pentru interior HV 630A cu poli încorporați. Proiectate intenționat pentru a fi utilizate în sistemele de distribuție a energiei interioare trifazate AC 50Hz, aceste întreruptoare de circuit sunt special clasificate pentru o tensiune de 24 kV. Funcția lor principală este de a proteja și de a controla echipamentele electrice în diferite setari, inclusiv întreprinderi industriale și miniere, centrale electrice și substații. Întreruptoarele VS1-24 joacă un rol esențial în asigurarea siguranței și fiabilității sistemelor electrice prin întreruperea promptă a circuitului în caz de defecțiuni sau condiții anormale. Alegeți LiuGao pentru soluții de ultimă oră care redefinesc standardele în întrerupătoarele cu vid de interior.

Trimite o anchetă

Descriere produs

Liugao este un furnizor de întreruptoare de circuit de vid pentru interior HV 630A. Seria VS1-24 de întrerupătoare de circuit de vid de interior cu poli încorporați utilizează un design de poli încorporat pentru circuitul conductiv principal. Acest design inovator îmbunătățește semnificativ izolația, fiabilitatea mecanică și performanța la rupere, conducând la o funcționare fără întreținere și la o durată de viață mecanică și electrică extinsă. Întrerupătorul în vid respectă atât standardele naționale, cât și standardele IEC, atingând un rating de performanță M-E2-C2.

Proiectat pentru a fi compatibil cu aparatele de comutare precum KYN28-24(GZS1), acest produs este potrivit pentru instalații fixe. Întrerupătorul în vid funcționează pe baza principiului că, atunci când contactele în mișcare și statice se deschid prin mecanismul de acționare, între ele se formează un arc. Volatilizarea la temperatură ridicată a suprafețelor de contact generează un câmp magnetic, propulsând arcul rapid de-a lungul direcției tangențiale a suprafeței de contact. Vaporii de metal sunt condensați pe un cilindru de metal (scut), iar arcul se stinge în mod natural pe măsură ce trece de zero, permițând rezistenței mediului să se recupereze rapid.

Pe lângă performanța sa fiabilă, seria VS1-24 este ideală pentru aplicații de interior în industrie, întreprinderi miniere, centrale electrice și substații. Designul stâlpului încorporat asigură o fiabilitate îmbunătățită a izolației și capacități eficiente de rupere. Acest întrerupător de circuit în vid de interior, încorporat în aparatul de comutare, oferă o soluție robustă pentru protecția și controlul echipamentelor electrice în diferite medii de înaltă tensiune.

630A Mediu de funcționare a întrerupătorului de circuit de vid HV de interior

1. Temperatura aerului ambiant: limita superioara +40 grade, limita inferioara -40 grade;

2. Altitudine: ≤2000m (dacă altitudinea crește, nivelul nominal de izolare va fi mărit corespunzător);

3. Presiunea vântului: nu mai mult de 700 Pa (echivalent cu viteza vântului de 34 m/s);

4. Intensitatea cutremurului: nu mai mult de 8 grade;

5. Nivel de contaminare: Ⅳ nivel;

6. Diferența maximă de temperatură zilnică: nu mai mult de 25 de grade;

7. Umiditate relativă: media zilnică nu este mai mare de 95%, iar media lunară nu este mai mare de 90%;

8. Locuri fără inflamabilitate, pericol de explozie, coroziune chimică și vibrații severe.

630A Specificație întrerupător de circuit de vid pentru interior HV

Număr	Parametru		Unitate	Valoare
1	Tensiune nominală		kV	24
2	Nivel de izolare nominal	Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată (1 min.)	kV	65, 79
		(interfaza, teren relativ, fractura)
		Tensiune nominală de rezistență la impulsul fulgerului	kV	125, 145
		(fază, fază, port)
3	Frecvența nominală		Hz	50
4	Curent nominal		A	630、1250、1600、
				2000、2500、3150
5	Curent nominal de rupere de scurtcircuit		kA	20 、25 、31.5
6	Curent de rezistență nominal de scurtă durată de 4s			20, 25, 31.5
7	Curent nominal de scurtcircuit			50, 63, 80
8	Curent nominal de vârf de rezistență			50 、 63 、 80
9	Secvența nominală de operare			O-0,3s-CO--180s-CO
10	Timpi nominali de întrerupere a curentului de scurtcircuit		timp	20
11	Curent nominal de rupere de încărcare a cablului		A	31.5
12	Curent nominal de rupere a unui singur condensator		A	630
13	Curent nominal de rupere a bateriei de condensatoare back-to-back		A	400
14	Durata de viata mecanica		timp	10000
15	Contactele mobile și statice permit grosimea acumulată de uzură		mm	3
