Panoul de comutație al unității principale cu inel izolat cu gaz SM6 pentru interior cu VCB

Panoul de comutație al unității principale cu inel izolat cu gaz pentru interior LGSM6 cu VCB este o unitate principală inelă care utilizează aer ca mediu izolator și este echipată cu un întrerupător de circuit în vid de înaltă performanță (VCB). Tensiunile nominale acoperă 10kV, 12kV și 24kV. Deoarece folosește aer ca mediu izolator, nu este nevoie de monitorizare a gazelor sau de tratament de recuperare. Este utilizat pe scară largă în diverse scenarii, cum ar fi întreprinderile industriale și miniere, distribuția de energie rezidențială și camerele de distribuție a energiei eoliene și solare. Vânzările anuale depășesc 3.000 de unități, iar soluțiile principale sunt păstrate în stoc pentru a asigura livrarea rapidă.

Trimite o anchetă

Descriere produs

Panoul de comutație al unității principale cu inel izolat cu gaz pentru interior LGSM6 cu VCB este o unitate principală inelă complet închisă care utilizează gaz SF6 ca mediu izolator primar. Caracteristica sa de bază este integrarea unui întrerupător de circuit în vid (VCB) într-o cameră de gaz etanșă. Acest lucru păstrează avantajele aparatului de comutație izolat cu gaz, cum ar fi dimensiunea mică și funcționarea fără întreținere, având, de asemenea, capacitatea mare de rupere și adecvarea pentru funcționarea frecventă a întrerupătoarelor cu vid. Prin urmare, este foarte potrivit pentru aplicații în întreprinderi industriale și miniere, distribuție de energie rezidențială, generare de energie eoliană și solară și diverse substații. În calitate de producător profesionist GIS RMU, soluția de comutație Lugao respectă pe deplin standardele internaționale precum IEC, ISO și CE, asigurând recunoașterea globală și funcționarea fiabilă în diferite scenarii de distribuție a energiei.

Principalii parametri tehnici

Nu.	Articol		Unitate	Parametrii
1	Tensiune nominală		kV	12	24	36	40.5
2	Curent nominal		A	630/1250
3	Frecvența nominală		Hz	50/60
4	Tensiune de rezistență la frecvența de putere de 1 minut	Valoarea totală	kV	42	55	80	95
		Punct de întrerupere		48	65	95	110
5	Tensiune de rezistență la impuls fulger	Valoarea totală	kV	75	125/150	170	95
		Punct de întrerupere		85	150/160	185	215
6	Curent nominal de rezistență de scurtă durată	Circuitul principal	kA	25/2s
		Circuitul de împământare		25/2s
7	Curent nominal de vârf de rezistență		kA	63			50
8	Curent nominal de transfer		A	1300~1700
9	Sarcina nominală curent de rupere de închidere		A	630
10	Curent nominal de rupere de încărcare a cablului		A	50/10
11	Curentul de rupere a transformatorului neîncărcat		A	20
12	Curent de rupere a erorii de împământare de încărcare a cablului		A	100			80
13	Curent nominal de rupere de scurtcircuit		kA	20
14	Curent nominal de închidere în scurtcircuit		kA	63			50
15	Clasa de protectie			IP3X
16	Durata de viață a comutatorului de sarcină		Timp	5000
17	Durată de viață a comutatorului de împământare		Timp	5000

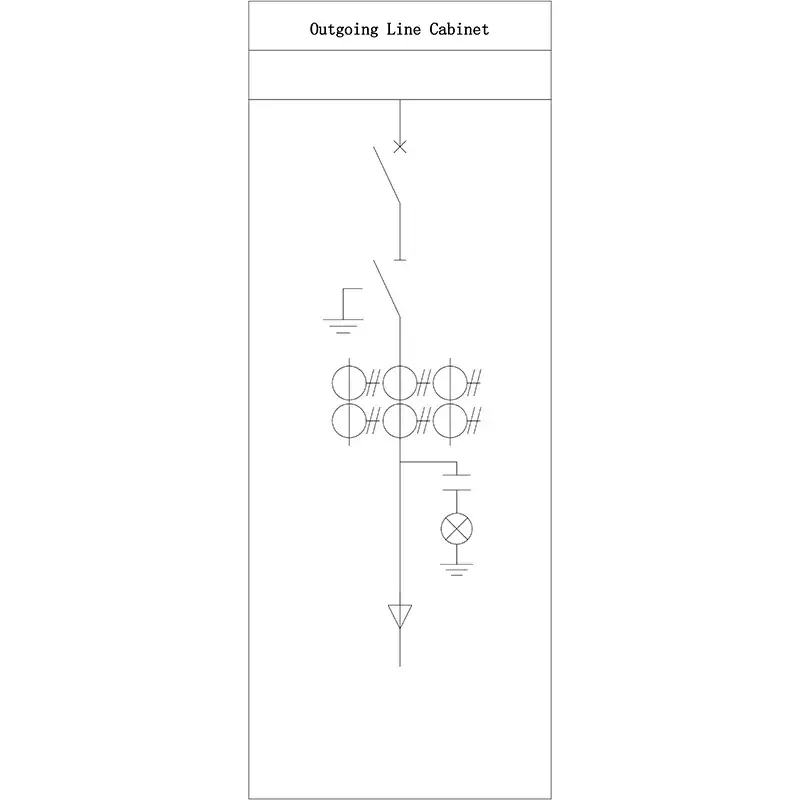

Schema tipică:

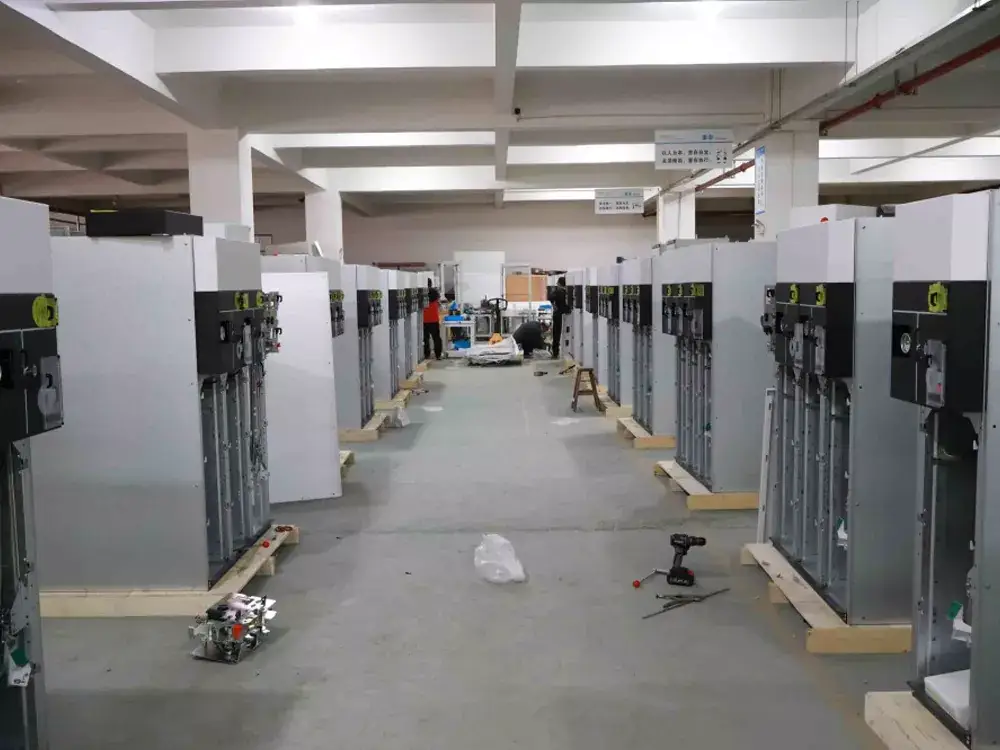

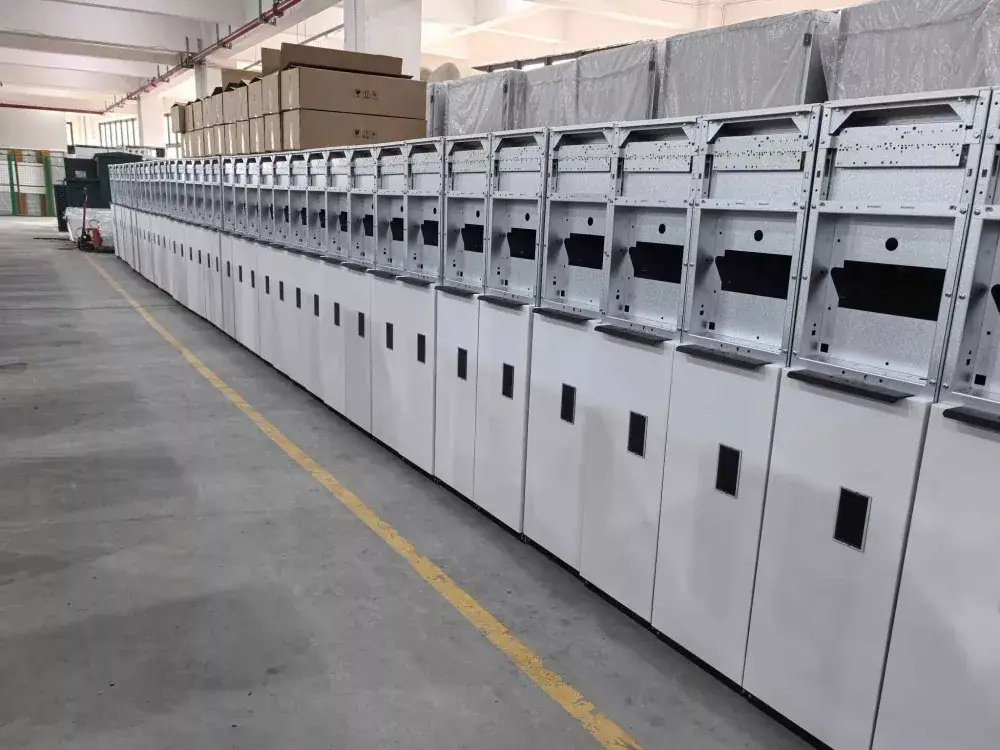

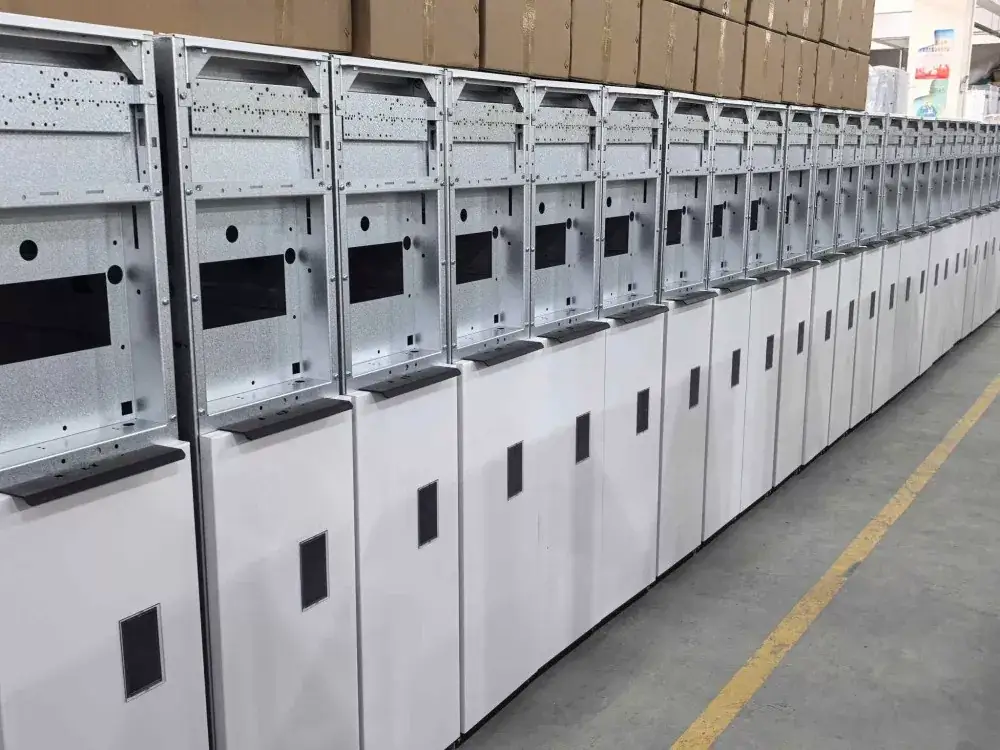

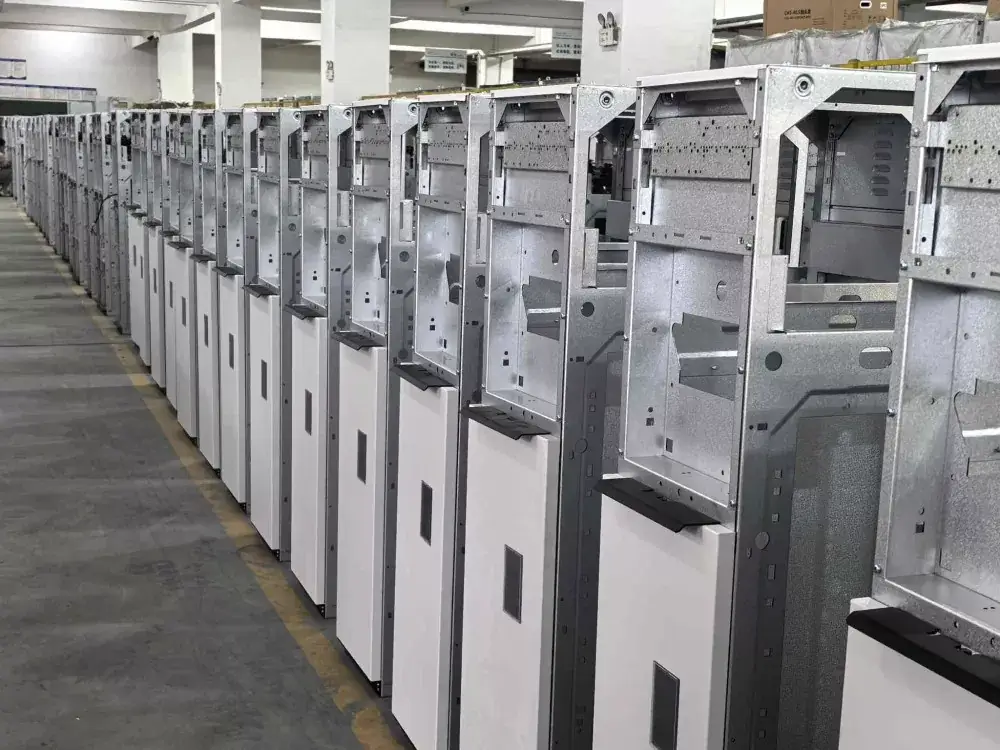

Fotografiere din fabrică:

Caracteristicile de bază ale tehnologiei:

1. Se utilizează panoul de comutație al unității principale cu inel izolat cu gaz pentru interior LGSM6 cu VCB, care elimină arcul în circuitul principal și are o viață electrică lungă. Întregul întrerupător de circuit în vid este etanșat într-o cameră de gaz din oțel inoxidabil umplută cu gaz SF6, izolându-l complet de mediul extern și îmbunătățind fiabilitatea izolației.

2. Toate componentele sub tensiune de înaltă tensiune, cum ar fi barele colectoare, întrerupătoarele, întrerupătoarele cu vid și transformatoarele de curent, sunt sigilate în interiorul unei camere de gaz, nefiind nevoie de întreținere pe întreaga durată de viață și fără curățare a componentelor izolației.

3. Dimensiunea sa compactă poate economisi în mod semnificativ spațiul din camera de distribuție a energiei electrice, făcându-l deosebit de potrivit pentru stații prefabricate sau proiecte cu spațiu limitat.

4. Dispune de o interblocare mecanică cu cinci dovadă pentru a preveni funcționarea greșită. Cutia de aer este echipată cu un canal direcțional de eliberare a presiunii pentru a asigura siguranța operațională.

5. Rezervă interfețe pentru funcționarea electrică și automatizare pentru a îndeplini cerințele rețelelor inteligente de distribuție.

Scenarii de aplicare:

Sector industrial: distribuție de energie în fabrici, minerit

Sectorul construcții: Complexe comerciale, clădiri înalte, comunități rezidențiale

Energie nouă: generare de energie eoliană, centrale fotovoltaice

Infrastructură: Aeroporturi, metrouri

Aprovizionare și service

Inventar și livrare: menținem un inventar mare; comenzile obișnuite sunt expediate în aproximativ 10 zile.

Serviciu post-vânzare: Oferim răspuns 24 de ore pe zi și asistență îndrumare la instalare și punere în funcțiune.

Servicii personalizate: Putem oferi soluții pentru panoul de comutație al unității principale cu inel izolat cu gaz LGSM6 interioare, non-standard, cu VCB, în funcție de nevoile clienților, cum ar fi niveluri speciale de tensiune, scheme de protecție secundară și conexiuni paralele ale cabinetului.
