Care este întreruptorul de vid?

Lugao vid Circuit Breaker (VCB) este o parte esențială a echipamentelor electrice în sistemele de alimentare de înaltă tensiune. Scopul este de a reduce curentul în caz de defecțiune, protejând astfel circuitul. Întrerupătorul de vid Lugao este utilizat pe scară largă în diferite aplicații industriale și comerciale, în special în aplicații medii și de înaltă tensiune, unde protecția fiabilă și eficientă este crucială. Prin acest articol, Lugao vă va conduce să explorați principiul de lucru, componentele cheie, avantajele, aplicațiile și întreținerea întrerupătoarelor noastre de vid Lugao, oferind informații despre motivul pentru care au devenit o alegere populară în sistemele de energie electrică acum.

Principiul de lucru al întrerupătorului de vid

Funcția principală a întrerupătorului de vid Lugao este de a întrerupe curenții de defecțiune și de a proteja circuitele electrice de daune potențiale. Când apare o defecțiune, întrerupătorul de circuit de vid va tăia rapid curentul pentru a preveni supraîncălzirea, incendiul sau alte consecințe periculoase. Spre deosebire de alte tipuri de întrerupătoare, întrerupătoarele de vid Lugao stinge arcurile într -o cameră de vid. Când contactele din interiorul întrerupătorului se separă, se va forma un arc între ele. În întrerupătorul de vid Lugao, vidul poate preveni ionizarea și poate restabili rapid izolarea între contacte, astfel încât arcul poate fi stins aproape instantaneu.

De ce să folosești un vid?

Camera de vid a întrerupătorului de vid Lugao este cheia performanței sale. Aproape că nu există particule în vid, iar lipsa de ionizare face dificilă să dureze arcul. Prin urmare, viteza stingerii arcului este mult mai rapidă decât în ​​aer sau gaz. Această întrerupere eficientă a curentului este unul dintre principalele motive pentru care întrerupătoarele de vid sunt utilizate pe scară largă în sistemele de alimentare de înaltă tensiune.

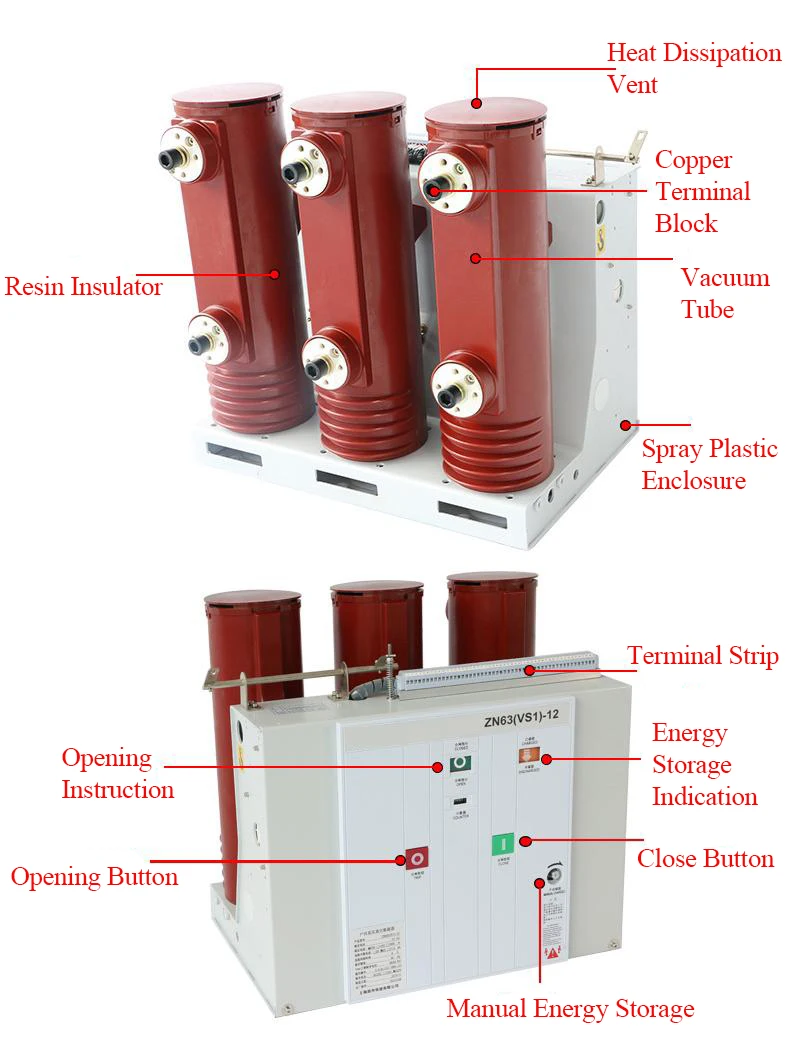

Componente cheie ale unui întrerupător de vid

1.Vacuum Interrupter: Camera de stingere a arcului de vid este nucleul unui întreruptor de vid. Este format din două contacte închise în vid. Când aceste două contacte se separă, camera de stingere a arcului de vid va stinge imediat arcul într -un mediu de vid.

2. Mecanismul de operare:Mecanismul de funcționare este responsabil pentru deschiderea și închiderea contactelor în camera de stingere a arcului de vid. Poate fi operat manual sau electric pentru a controla precis funcționarea întrerupătorului de vid.

3. Material de izolare:Datorită faptului că întrerupătoarele de vid sunt utilizate de obicei pentru aplicații de tensiune medie până la înaltă, izolarea între componente este crucială. Pentru a asigura funcționarea în siguranță sub tensiune de înaltă tensiune, folosim materiale de izolare de înaltă calitate.

4. Locuință: Întreruptoarele de vid sunt de obicei instalate în incinte rezistente pentru a le proteja de factori de mediu, cum ar fi umiditatea și praful, ceea ce le poate afecta performanța.

Avantajele întrerupătoarelor de vid

În comparație cu alte tipuri de întrerupătoare, întrerupătoarele de vid au avantaje multiple, ceea ce îl face o alegere populară în sistemele de energie electrică:

1. rezistență dielectrică ridicată: Camera de vid a unui întreruptor de vid are o rezistență dielectrică excelentă, astfel încât poate deconecta circuitele de înaltă tensiune fără riscul de descompunere.

2.. Întreținere minimă:Întreruptoarele de vid au mai puține piese în mișcare și necesită o întreținere minimă în timpul funcționării. Acest lucru este deosebit de avantajos în instalarea la distanță sau în stațiile de înaltă tensiune, unde întreținerea regulată este dificilă.

3. Funcționare rapidă: Întrerupătoarele de vid funcționează rapid, ceea ce le face extrem de eficiente în protejarea echipamentelor de efectele defecțiunilor. Această operație rapidă reduce la minimum daunele și timpul de oprire în cea mai mare măsură posibilă, îmbunătățind fiabilitatea sistemului electric.

4.. Spre deosebire de întrerupătoarele izolate cu gaz, întrerupătoarele de vid nu necesită gaze dăunătoare, cum ar fi hexafluorura de sulf (SF6) în timpul funcționării, ceea ce le face un întrerupător ecologic.

5. Viață de serviciu lungă: Durabilitatea și eficiența întrerupătorilor de vid ajută la prelungirea duratei de viață a serviciului. Datorită faptului că nivelul de vid nu scade în timp, aceste întrerupătoare de circuit își pot menține eficacitatea timp de mai mulți ani, reducând astfel nevoia de înlocuire frecventă.

Aplicații de întrerupătoare de vid

Întreruptoarele de vid pot fi utilizate în diferite ocazii, în principal pentru aplicații de tensiune medie și de înaltă tensiune. Unele aplicații comune includ:

1. Generarea puterii: În centralele electrice, întrerupătoarele de vid sunt cruciale pentru protejarea generatoarelor, transformatoarelor și a altor echipamente critice. Întrerupătoarele de vid asigură întreruperea rapidă a defecțiunilor pentru a preveni deteriorarea pe scară largă și timpul de oprire costisitor.

2. Substații: Întrerupătoarele de vid sunt utilizate pe scară largă în stații pentru gestionarea sistemelor de tensiune medie și de înaltă tensiune. Întrerupătoarele de vid pot tăia rapid și eficient curenții de defecțiune, ceea ce le face foarte potrivite pentru aceste medii.

3. Setări industriale: Facilitățile de fabricație și industria grea se bazează pe întreruptoarele de vid pentru a proteja echipamentele de efectele defecțiunilor. Întreruptoarele de vid sunt durabile și necesită o întreținere scăzută, ceea ce le face extrem de potrivite pentru aplicațiile care necesită o fiabilitate ridicată.

4. Clădiri comerciale: Clădirile comerciale mari și complexele de birouri folosesc de obicei întrerupătoare de vid pentru a asigura siguranța și fiabilitatea sistemelor lor electrice. Întreruptoarele de vid sunt proiectate pentru a fi compacte, eficiente și ușor de integrat în infrastructura electrică existentă.

5. Sisteme feroviare: În industria feroviară, întrerupătoarele de vid sunt utilizate pentru a proteja sistemele de alimentare cu energie electrică care rulează trenurile. Proiectarea și fiabilitatea lor robustă le fac potrivite pentru această infrastructură critică.

Menținerea întrerupătoarelor de vid

O caracteristică semnificativă a întreruptoarelor de vid este cerințele lor de întreținere extrem de scăzute. Cu toate acestea, inspecțiile și întreținerea periodică pot asigura o performanță optimă și o durată de viață a serviciilor. Principalele metode de întreținere pentru întrerupătoare de vid includ:

1. Inspecția contactelor: Deși uzura întrerupătoarelor de vid este minimă, este totuși necesar să verificați dacă există semne de coroziune pe contacte. Înlocuirea la timp a contactelor uzate ajută la menținerea eficienței întrerupătoarelor.

2. Verificarea integrității vidului: Vidul din camera de stingere a arcului trebuie menținut intact pentru a asigura stingerea arcului fiabil. Se recomandă testarea în mod regulat a integrității vidului pentru a verifica dacă nu există scurgeri sau degradări.

3. Test de funcționare mecanică: Testarea regulată a mecanismului de funcționare este necesară pentru a asigura deschiderea și închiderea netedă a întrerupătorului de vid. Componentele mecanice trebuie lubrifiate în mod regulat pentru a preveni uzura.

4. Testare electrică: Testarea electrică regulată, cum ar fi rezistența la izolare și testarea rezistenței la contact, pot ajuta la identificarea eventualelor probleme potențiale în întrerupătoarele de vid.

Comparație cu alte tipuri de întrerupătoare

Pentru a înțelege valoarea unică a întrerupătorului de vid, este util să o comparați cu alte tipuri de întrerupătoare, cum ar fi întrerupătoarele de aer și întrerupătoarele de circuit izolate pe gaz.

- întrerupător de aer (ACB):

Întreruptoarele de aer se bazează pe aerul atmosferic pentru a stinge arcul, ceea ce le face mai puțin eficiente pentru aplicațiile de înaltă tensiune în comparație cu întrerupătoarele de vid. Întreruptoarele de vid au o rezistență dielectrică mai mare, permițându -le să gestioneze mai eficient tensiunile mai mari.

- întrerupător de circuit izolat pe gaz (GCB):

Întreruptoarele izolate cu gaz folosesc adesea gaz SF6 pentru a stinge arcul. Deși eficient, SF6 este un gaz puternic cu efect de seră, iar întrerupătoarele izolate cu gaz necesită proceduri stricte de manipulare. În schimb, întreruptoarele de vid folosesc o abordare curată și durabilă, fără impact asupra mediului.

Tendințele și evoluțiile viitoare ale întrerupătorilor de vid

Odată cu progresele continue ale tehnologiei, se preconizează că întrerupătoarele de vid vor deveni și mai eficiente și mai utilizate pe scară largă. Unele tendințe și evoluții viitoare în domeniu includ:

1. Integrare cu grile inteligente: Odată cu popularizarea rețelelor inteligente, proiectarea întrerupătoarelor de vid este din ce în ce mai echipată cu capacități avansate de monitorizare și control. Aceasta permite colectarea datelor în timp real și telecomanda, îmbunătățind astfel fiabilitatea și eficiența sistemului de alimentare.

2. Materiale îmbunătățite: Cercetarea în știința materialelor promovează materialele întrerupătoarelor de vid pentru a fi mai durabile și mai eficiente. Aceste materiale sunt concepute pentru a -și extinde în continuare durata de viață și a reduce cerințele de întreținere.

3. Proiecte compacte: Structura întrerupătoarelor de vid devine din ce în ce mai compactă, ceea ce le face adecvate pentru aplicații cu spațiu limitat, cum ar fi stațiile urbane și clădirile comerciale.

4. Detectarea îmbunătățită a erorilor: Viitorii întrerupători de vid pot adopta o tehnologie avansată de detectare a erorilor pentru a oferi răspunsuri mai rapide și mai precise la defecțiuni. Acest lucru va reduce și mai mult riscul de daune și va îmbunătăți fiabilitatea generală a sistemului de alimentare.

Concluzie

Întrerupătorul de vid este o componentă de neprețuit în sistemele electrice moderne, oferind o protecție fiabilă și eficientă în aplicațiile medii și de înaltă tensiune. Cu un mecanism unic bazat pe vid, stinge rapid arcurile și întrerupe curenții de defecțiune, oferind o rezistență dielectrică superioară și o durabilitate a mediului în comparație cu alte tipuri de întrerupătoare. Cerințele minime de întreținere, durata de viață lungă și adecvarea pentru o gamă largă de aplicații fac ca întreruptorul de vid să fie o alegere populară pentru generarea de energie electrică, setările industriale și clădirile comerciale. Pe măsură ce tehnologia continuă să avanseze, viitorul întreruptorilor de circuite de vid are o promisiune pentru o eficiență și mai mare, integrarea rețelei inteligente și proiectele compacte.
