Care sunt diferențele dintre întrerupătoarele cu vid de înaltă tensiune de interior și exterior?

În sistemele moderne de distribuție a energiei, întreruptoarele de circuit în vid (VCB) sunt echipamente esențiale pentru asigurarea siguranței și stabilității sursei de alimentare. Funcția lor principală este de a întrerupe rapid curentul și de a izola liniile în timpul defecțiunilor, prevenind deteriorarea echipamentului și întreruperile de curent pe scară largă. Cu toate acestea, mulți personal de achiziții și de inginerie sunt adesea confuzi cu privire la diferențele dintre VCB de interior și de exterior atunci când selectează modele. Deși ambele folosesc tehnologia de stingere a arcului cu vid, de ce există diferențe atât de semnificative de design? Și cum ar trebui să alegem pe baza scenariilor de proiect?

În calitate de producător profesionist de echipamente de alimentare, Lugao Power, combinând produse de întrerupător de circuit de vid pentru interior și exterior, defalcă diferențele de bază, caracteristicile de design și scenariile aplicabile ale celor două pentru a vă ajuta să alegeți cu ușurință echipamentul potrivit.

Ce este un întrerupător de circuit în vid (VCB)?

Întrerupătorul de circuit în vid utilizează un vid atât ca mediu de stingere a arcului, cât și ca mediu izolator. Ei folosesc un mediu de vid pentru a stinge arcul electric, controlând și protejând astfel circuitul. Acest lucru evită utilizarea uleiului sau a gazului SF6, făcându-l mai sigur și mai ecologic. Sunt utilizate pe scară largă în centrale electrice și substații, în special în aplicații care necesită funcționare frecventă.

Cel mai elementar mod de a le distinge este după mediul lor de instalare. Întreruptoarele cu vid sunt în principal împărțite în două categorii: Întrerupătoare cu vid de înaltă tensiune de interior: potrivite pentru utilizare în medii interioare închise și controlate, compatibile cu aparatele de comutare standard și care îndeplinesc condiții de funcționare interioare stabile.

Întrerupătoare de vid de înaltă tensiune în aer liber: potrivite pentru utilizare în diferite medii exterioare incerte, fără să vă faceți griji cu privire la condițiile meteorologice nefavorabile.

Indiferent dacă sunt interioare sau exterioare, întreruptoarele cu vid de înaltă tensiune împărtășesc același principiu central de stingere a arcului, dar structura, protecția și designul izolației lor sunt complet personalizate pentru a se potrivi diferitelor scenarii.

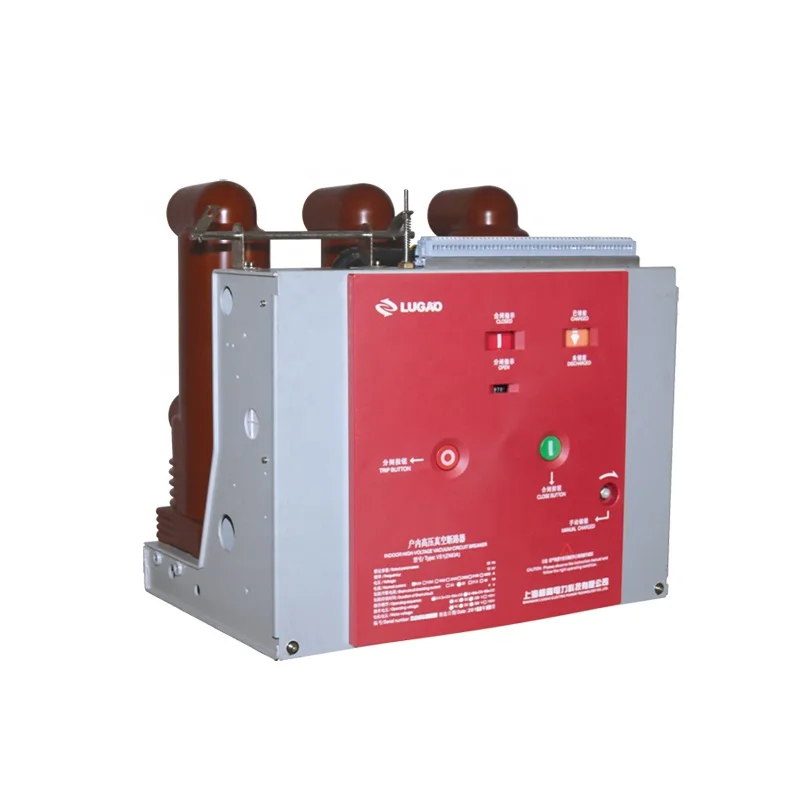

Întreruptoare cu vid pentru interior (seria VS1)

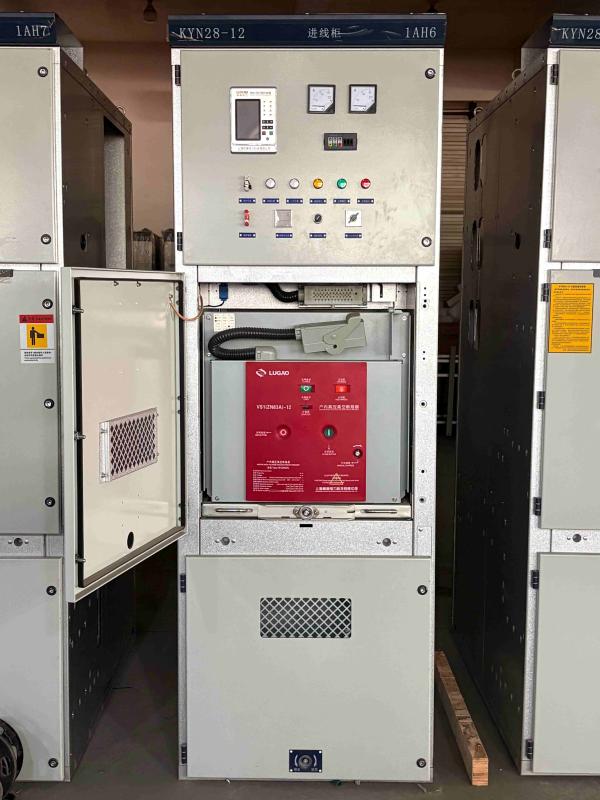

VCB de interior este cel mai comun tip de întrerupător, instalat de obicei în spații închise, cum ar fi aparatele de comutare și substații interioare. Întreruptoarele de circuit de vid de interior Lugao Power sunt un exemplu tipic de modele montate pe dulap. Mecanismul de acționare este integrat în corpul întreruptorului, permițându-i să fie utilizat nu numai ca unitate de instalare fixă, ci și cu un mecanism de propulsie dedicat pentru a forma o unitate cărucior. Secțiunea principală a circuitului poate utiliza poli etanșați integral pentru a obține miniaturizarea întreruptorului și funcționarea fără întreținere. Poate fi echipat cu aparate de comutație, cum ar fi KYN28A-12, iar unitățile de tip fix pot fi echipate și cu aparate de comutare de tip fix din seria XGN.

Caracteristici de design

1. Structură modulară compactă, adaptabilă la aparatele de comutare standard

Dimensiunile VCB de interior sunt strict proiectate în funcție de dimensiunile aparatului de comutare standard, cum ar fi KYN28. Adoptă o structură de cadru modulară, permițând încorporarea directă în dulap pentru instalare, maximizând utilizarea spațiului interior de distribuție a energiei. Întrerupătorul de circuit de vid de interior Lugao integrează un întrerupător de vid, un mecanism de operare și o unitate de control. Panoul frontal este echipat cu butoane de deschidere și închidere și lumini indicatoare de stare pentru operare și monitorizare convenabilă de către operatori.

2. Evaluare de protecție de bază, potrivit pentru medii interioare curate

Deoarece este instalat într-un mediu interior uscat, fără ploaie și fără UV, gradul de protecție al VCB de interior este de obicei IP20 ~ IP40, necesitând doar protecție împotriva contactului accidental cu degetele și uneltele și cantități mici de praf, fără a fi nevoie să facă față condițiilor meteorologice dure.

3. Structură de izolație din rășină epoxidică, potrivită pentru condițiile de funcționare a cabinetului

Camera de stingere a arcului a VCB de interior este încapsulată cu manșoane din rășină epoxidică, oferind izolație fază-fază și fază-sol, potrivită pentru mediul uscat și curat din interiorul tabloului de distribuție. Are dimensiuni compacte și oferă o izolație fiabilă.

4. Izolarea de siguranță realizată prin intermediul aparatului de comutare

VCB-ul interior în sine nu are un întrerupător vizibil; funcția de izolație de siguranță este realizată de întrerupătorul de împământare și întrerupătorul de deconectare al tabloului de distribuție, potrivite pentru scenarii cu protecție completă la interblocarea dulapului.

Întreruptoare cu vid pentru exterior (seria ZW32)

Deoarece VCB-urile exterioare trebuie expuse la exterior pentru perioade lungi de timp, tratând condiții precum soare și ploaie, diferențe extreme de temperatură și poluare cu praf, designul lor pune accent pe durabilitate și protecție. VCB-urile pentru exterior Lugao Electric se caracterizează prin dimensiunea redusă, greutatea redusă, proprietățile anticondens și funcționarea fără întreținere:

Caracteristici de design

1. Structură complet închisă trifazată cu etanșare ridicată

Întreruptoarele cu vid pentru exterior adoptă un design complet etanș, atingând un nivel de protecție IP65 și mai sus. Sunt complet impermeabile, rezistente la praf și anti-condens, permițând o funcționare stabilă pe ploaie, zăpadă și medii cu praf pentru perioade lungi de timp. De asemenea, sunt rezistente la temperaturi ridicate, radiații UV și îmbătrânire, neafectate de schimbările meteorologice din exterior.

2. Bucșe izolatoare din cauciuc siliconic cu distanță mare de curgere

Întreruptoarele cu vid în aer liber utilizează bucșe izolatoare tip umbrelă din cauciuc siliconic (sau ceramică) cu distanță mare de curgere. În comparație cu bucșele din rășină epoxidică de interior, aceasta oferă o distanță de curgere mai mare, prevenind descărcarea în medii exterioare umede și poluate și oferind rezistență superioară la îmbătrânirea UV.

3. Funcționarea convenabilă și flexibilă asigură siguranță. Întreruptoarele cu vid pentru exterior Lugao pot fi acționate manual, electric sau de la distanță. Acestea asigură deconectări clar vizibile, asigurând o izolare electrică fiabilă în timpul întreținerii fără a fi nevoie de întrerupătoare suplimentare, făcându-le potrivite pentru medii exterioare fără aparate de distribuție închise.

4. Opțiuni de instalare flexibile adaptabile scenariilor exterioare. VCB-urile exterioare acceptă diverse metode de instalare, inclusiv instalații montate pe stâlpi și pe podea, eliminând necesitatea unei camere de distribuție interioare dedicate. Acest lucru le face deosebit de potrivite pentru locații care necesită operare frecventă.

Tabel de comparație al diferențelor de bază dintre întreruptoarele de circuit cu vid de interior și exterior

Cum să alegi întrerupătorul de circuit în vid potrivit pentru proiectul tău?

Când selectați un VCB, concentrați-vă pe trei aspecte cheie: mediul de instalare, cerințele de protecție și scenariile de întreținere:

1. Prioritizează mediul de instalare. Dacă echipamentul este instalat într-un spațiu închis, cum ar fi un tablou de distribuție interioară sau o cameră de distribuție, un VCB interior este suficient, oferind costuri mai mici și o compatibilitate mai bună. Cu toate acestea, pentru linii aeriene exterioare sau scenarii montate pe stâlpi, trebuie selectat un VCB exterior; în caz contrar, echipamentul va fi rapid deteriorat de ploaie, condens și poluare.

2. Evaluați severitatea mediului. Pentru mediile puternic poluate și corozive, cum ar fi zonele de coastă și parcurile industriale chimice, chiar și mediile interioare ar trebui să acorde prioritate VCB de interior cu nivel înalt de protecție. În zonele exterioare puternic poluate, ar trebui selectate o distanță mare de scurgere și VCB-uri antifouling pentru exterior.

3. Luați în considerare nevoile de întreținere. Pentru scenariile de exterior la distanță, acordați prioritate VCB-urilor exterioare cu întrerupătoare de deconectare integrate și design fără întreținere pentru a reduce dificultățile de întreținere la fața locului. Pentru scenarii de interior, selectați un model VCB de interior adecvat, pe baza configurației aparatului de comutare.

Fiind o fabrică cu peste 20 de ani de experiență în producție, Lugao Power poate oferi soluții personalizate de selecție VCB bazate pe nivelul de tensiune a proiectului dumneavoastră, parametrii de curent și mediul de instalare, ajutându-vă să potriviți cel mai potrivit echipament.

Întrebări frecvente: întrerupător de circuit de vid pentru interior vs

1.Pot folosi un VCB interior în aer liber pentru a economisi costuri?

Acest lucru nu este recomandat. Întreruptoarele de circuit cu vid de interior nu dispun de caracteristicile necesare pentru utilizare în exterior, cum ar fi izolația rezistentă la ploaie, la UV și la poluare. Acest lucru reprezintă un pericol pentru siguranță și va anula garanția.

2.Poate funcționa același model VCB atât pentru proiecte de interior, cât și pentru exterior?

Nu sunt interschimbabile. Deși folosesc aceeași tehnologie de spargere a vidului, designul lor mecanic și izolator sunt special adaptate pentru anumite medii. Utilizarea unui tip greșit poate duce la daune premature și la pericole de siguranță.

3.VCB-urile exterioare necesită întreținere?

Întreruptoarele cu vid pentru exterior Lugao sunt proiectate cu o structură complet închisă, permițând funcționarea cu întreținere redusă sau fără întreținere. Cu toate acestea, se recomandă inspecția vizuală regulată a stării izolatorului.

4.Sunt logicile de selecție pentru VCB de interior și exterior aceleași pentru 10 kV și 35 kV?

Logica este exact aceeași,în primul rând, determinați mediul de instalare,principiul de selecție rămâne neschimbat indiferent de nivelul de tensiune.

5.Există o diferență mare de preț între cele două tipuri de VCB-uri?

Pentru aceleași specificații de tensiune și curent, VCB-urile de exterior sunt mai scumpe decât cele de interior. Acest lucru se datorează faptului că modelul de exterior folosește izolație ridicată rezistentă la intemperii, o structură impermeabilă complet etanșă și o carcasă mai groasă, ceea ce duce la costuri de fabricație și materiale mai mari.
