Cum influențează tensiunea nominală performanța unității principale a inelului?

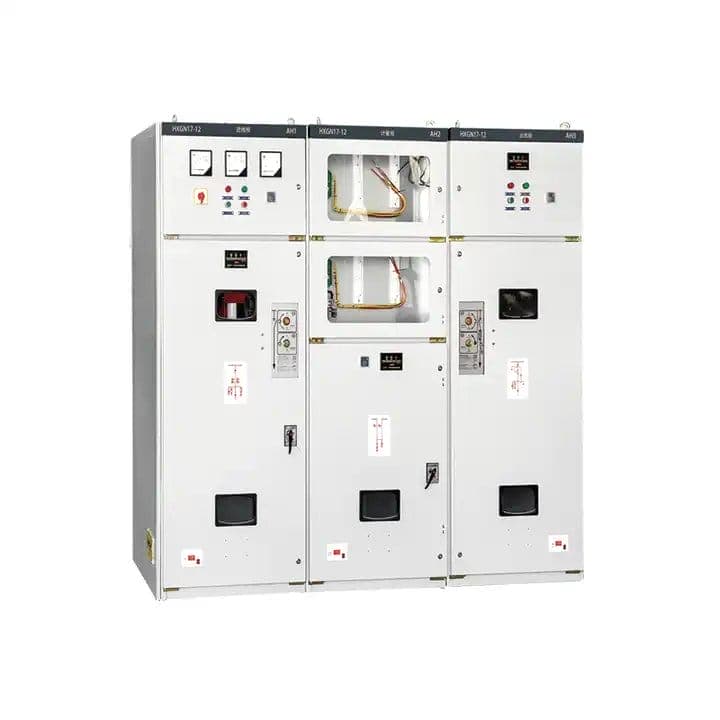

Tensiunile nominale nu sunt doar o specificație de pe o plăcuță de identificare; sunt piatra de temelie aUnitate principală Ring(RMU), performanță, siguranță și longevitate. În rețelele de distribuție de medie tensiune (de obicei, 6 kV până la 40,5 kV), selectarea unei RMU cu o tensiune nominală necorespunzătoare duce la defecțiuni catastrofale de izolație, descărcare parțială excesivă și instabilitate operațională. La Lugao Power Co.,Ltd., fabrica noastră a conceput soluții Ring Main Unit care se potrivesc exact cu profilele tensiunii rețelei, asigurându-se că fiecare componentă de la barele colectoare până la întrerupătoarele de vid funcționează în fereastra optimă a tensiunii electrice. Acest articol explică de ce tensiunile nominale dictează rezistența dielectrică, capacitatea de rupere a sarcinii și toleranța la erori.

Pentru managerii de utilități și inginerii de instalații industriale, înțelegerea relației dintre tensiunea nominală a sistemului și capabilitățile de rezistență la RMU previne timpii de nefuncționare costisitoare. O unitate principală inelă proiectată pentru 12 kV aplicată pe un sistem de 24 kV va suferi dublul tensiunii de câmp electric intenționat, accelerând îmbătrânirea izolației și crescând riscul de arc fază la fază. Dimpotrivă, supraspecificarea unei RMU pentru o rețea de tensiune mai mică risipește cheltuieli de capital. Fabrica noastră de la Lugao Power Co.,Ltd. construiește RMU personalizabile cu tensiuni nominale verificate, conforme cu standardele IEC 62271-200 și GB/T 3906. Acest ghid cuprinzător detaliază modul în care tensiunea nominală influențează fiecare parametru de performanță, susținut de datele noastre de testare interne și de experiența pe teren.

Director

De ce tensiunea nominală determină rezistența dielectrică și coordonarea izolației într-o unitate principală inelă

Performanța dielectrică a oricărei unități principale cu inel este legată fundamental de nivelul său de tensiune nominală. Tensiunea nominală influențează distanța electrică, distanțele de curgere și tipul de mediu izolator (SF6, epoxid solid sau aer uscat). Pentru o unitate principală inel de la Lugao Power Co.,Ltd., fabrica noastră proiectează fiecare RMU cu o tensiune de rezistență la frecvența de alimentare specificată și o tensiune de rezistență la impulsul fulgerului care se corelează direct cu tensiunea maximă de funcționare a sistemului. Mai jos este o defalcare detaliată a modului în care tensiunile nominale stabilesc pragurile de izolație.

• Nivel de izolare de bază (BIL):Pentru o RMU de 12 kV, tensiunea standard de rezistență la impulsul fulgerului este de 75 kV de vârf. Pentru o unitate de 24 kV, BIL crește la 125 kV. Această creștere de 66% necesită o distanță mai mare dintre faze și bariere solide de izolare robuste.
• Tensiune de inițiere a descărcarii parțiale (PDIV):Tensiunile nominale mai mari cresc exponențial riscurile de descărcare parțială. Fabrica noastră testează fiecare unitate principală Ring la o tensiune nominală de 1,5x pentru a se asigura că PDIV rămâne sub 10pC. La 36 kV, controlul PD necesită turnare epoxidice cu trei straturi.
• Clearance și curgere:IEC 62271-1 impune distanțe minime de 60 mm pentru 12 kV, dar 120 mm pentru 24 kV. Designul unității noastre principale cu inel încorporează turnarea în vid optimizată pentru a reduce spațiul liber necesar, depășind în același timp standardele.
• Dependența de presiune SF6:Pentru RMU izolate cu gaz, tensiuni mai mari necesită o densitate crescută a gazului SF6 (0,25 MPa pentru 12 kV față de 0,45 MPa pentru 40,5 kV) pentru a menține rigiditatea dielectrică. Lugao Power Co.,Ltd. folosește rezervoare din oțel inoxidabil sudate etanșe.

Fabrica noastră a compilat rezultatele testelor de la peste 500 de instalații RMU. Următorul tabel ilustrează corelația directă dintre tensiunea nominală și parametrii cheie de izolație pentruLugao Power Co.,Ltd.Seria Ring Main Unit.

Alegerea corectă a tensiunii nominale nu este opțională. Când o unitate principală inelă funcționează peste tensiunea de proiectare, treeingul electric începe în doi ani. Fabrica noastră recomandă să specificați întotdeauna un RMU cu o tensiune nominală egală cu sau cu 10% mai mare decât tensiunea maximă de funcționare a rețelei. Lugao Power Co.,Ltd. oferă RMU-uri personalizate de la 6 kV la 40,5 kV, fiecare validat prin teste de tip dielectric în laboratorul nostru certificat de înaltă tensiune.

Cum afectează în mod direct valorile nominale ale tensiunii între comutarea întreruperii sarcinii și capacitatea de scurtcircuit

Performanța de comutare de întrerupere a sarcinii și capacitatea de scurtcircuitare a unei unități principale cu inel nu sunt statice; se scalează cu tensiunea nominală. Pentru un proiect de contact fizic dat, creșterea tensiunii nominale crește energia arcului în timpul operațiunilor de comutare. Inginerii noștri din fabrică de la Lugao Power Co.,Ltd. proiectați unitatea noastră principală inelă cu geometrii de contact care iau în considerare atât tensiunea, cât și curentul simultan. Iată cum tensiunea nominală influențează performanța dinamică.

• Capacitatea de stingere a arcului:La 12 kV, un comutator de întrerupere a sarcinii trebuie să stingă un arc de aproximativ 250 V per mm. La 24 kV, tensiunea arcului se dublează, necesitând viteze mai mari de separare a contactelor și jgheaburi îmbunătățite pentru arc. RMU-ul nostru folosește întrerupătoare axiale de vid de câmp magnetic pentru performanțe consistente de până la 40,5 kV.
• Capacitate de producere (curent de vârf):Standardele IEC cer ca o unitate principală inelă să reziste la curenți de producție de până la 2,5 ori curentul nominal de scurtcircuit. Cu toate acestea, tensiunile mai mari ale sistemului reduc curentul admisibil, cu excepția cazului în care presiunea de contact este crescută. Lugao Power Co.,Ltd. folosește contacte argint-tungsten care mențin rezistența de contact scăzută chiar și la valori nominale de 40,5 kV/1250 A.
• Supratensiuni de comutare:La comutarea sarcinilor inductive sau capacitive, RMU-urile de tensiune mai mare generează supratensiuni de reaprindere mai severe. Fabrica noastră echipează unitatea noastră principală Ring cu amortizoare RC sau descărcătoare de supratensiune pentru rețele de peste 24 kV.
• Rata de eroziune a contactului:Pentru același număr de operațiuni de întrerupere a sarcinii, un RMU de 36 kV va eroda contactele cu 40% mai rapid decât o unitate de 12 kV dacă nu este proiectat corespunzător. Fabrica noastră folosește material de contact CuCr50 pentru a minimiza eroziunea, prelungind durata de viață electrică la 10.000 de operațiuni.

Mai jos este un tabel comparativ care arată cum Lugao Power Co.,Ltd. Seria de unități principale Ring menține performanța la tensiunile nominale în timp ce îndeplinește sau depășește cerințele IEC 62271-100.

Fabrica noastră a efectuat peste 2000 de teste de rupere la sarcină pe familia noastră de unități principale Ring. Datele confirmă faptul că, cu un design optimizat al contactelor, un RMU de 40,5 kV poate obține o fiabilitate de comutare similară ca o unitate de 12 kV. Lugao Power Co.,Ltd. oferă capacități garantate de scurtcircuit și întrerupere pentru fiecare tensiune nominală. Pentru aplicații critice, cum ar fi parcurile eoliene sau centrele de date, fabrica noastră recomandă selectarea unui RMU cu o tensiune nominală care include o marjă de siguranță de 15% peste tensiunea nominală a rețelei pentru a găzdui supratensiunile tranzitorii.

Ce se întâmplă atunci când apar nepotriviri ale tensiunii nominale – Moduri de defectare a câmpului în unitatea principală inelă

Dovezile pe teren de la echipa de service a fabricii noastre arată că nepotrivirea tensiunii nominale este a doua cea mai frecventă cauză a defecțiunii unității principale Ring după o instalare necorespunzătoare. Când un RMU evaluat pentru 12 kV este conectat la un sistem de 24 kV, consecințele urmează unei progresii previzibile a defecțiunii. Înțelegerea acestor moduri de defecțiune îi ajută pe ingineri să specifice corect de la început. Lugao Power Co.,Ltd. a documentat peste 150 de cazuri de nepotrivire la nivel global.

• Defalcare dielectrică (fază la pământ):Tensiunea câmpului electric se dublează, depășind rezistența dielectrică a izolației. În decurs de 6-12 luni, pe izolatorii epoxidici apar urme carbonizate. Fabrica noastră a fost martoră la scăderi ale bucșilor RMU care au dus la înlocuirea completă a aparatului de comutare.
• Eroare de arc intern:Supratensiunea provoacă ionizarea aerului rezidual din interiorul compartimentelor de gaz. Chiar și RMU-urile izolate cu SF6 își pierd capacitatea dielectrică dacă tensiunea nominală este depășită cu 30%. Analiza criminalistică a fabricii noastre a evidențiat stropi de cupru topit din defecțiunile arcului în unitățile nepotrivite.
• Îmbătrânirea prematură a TV/PT:Transformatoarele de tensiune proiectate pentru valori mai mici saturează magnetic, atragând un curent de excitație excesiv și supraîncălzind. Acest lucru duce la defectarea secundară a izolației. Într-un caz, un PT al RMU de 12 kV a explodat după 8 luni pe un sistem de 20 kV.
• Deteriorarea scutului întreruptorului de vid:Gradienții de tensiune mai mari accelerează bombardarea ionică pe scutul de vapori, reducând integritatea vidului. Fabrica noastră a constatat că un întrerupător de 12 kV folosit la 24 kV a pierdut vidul în 2000 de operațiuni în loc de 30.000 nominal.
• Probleme cu circuitul de control:Divizoarele capacitive și senzorii electronici de tensiune produc semnale incorecte pentru releele de protecție, ceea ce duce la declanșarea neplăcută sau nedeclanșarea. Lugao Power Co.,Ltd. recomandă potrivirea senzorilor de tensiune exact cu ratingul RMU.

Pentru a cuantifica riscul, fabrica noastră a efectuat teste de îmbătrânire accelerată pe eșantioane de unități principale Ring la o tensiune nominală de 1,2x, 1,5x și 2,0x. Rezultatele sunt rezumate mai jos.

Fabrica noastră recomandă cu tărie verificarea tensiunii maxime a sistemului atât în ​​condiții normale, cât și în condiții de urgență înainte de a selecta o unitate principală Ring. Lugao oferă audituri de tensiune la fața locului și poate furniza RMU-urilor cu izolație îmbunătățită pentru rețelele predispuse la creșterea tensiunii. Nu vă bazați doar pe tensiunea de pe plăcuța de identificare; solicitați întotdeauna de la producător rapoarte de test dielectric.

Cum să selectați tensiunea nominală corectă a unității principale a inelului pentru rețeaua dvs

Selectarea tensiunii optime pentru o unitate principală inelă necesită analiza tensiunii nominale a rețelei, a tensiunii maxime de funcționare continuă, a nivelurilor de supratensiune tranzitorie și a altitudinii. Fabrica noastră de la Lugao a dezvoltat un proces sistematic de selecție care asigură funcționarea RMU de peste 30 de ani. Mai jos prezentăm o metodologie pas cu pas utilizată de inginerii noștri de sisteme de alimentare.

• Pasul 1: Determinați cea mai mare tensiune a sistemului (Um).Pentru un sistem nominal de 10 kV, Um este de obicei de 12 kV. Pentru 20kV nominale, Um este 24kV. Utilizați întotdeauna Um ca tensiune nominală de bază pentru RMU.
• Pasul 2: Luați în considerare reducerea altitudinii.Peste 1000 m, izolarea aerului slăbește. Pentru fiecare 100 m peste 1000 m, reduceți capacitatea nominală a tensiunii cu 1%. Fabrica noastră oferă RMU corectate în funcție de altitudine de până la 4000 m.
• Pasul 3: Evaluați severitatea supratensiunii fulgerelor.Regiunile cu niveluri izokeraunice ridicate (>30 de zile de furtună/an) necesită RMU cu BIL mai mare. Lugao Power Co.,Ltd. oferă izolație întărită cu descărcători externi de supratensiune.
• Pasul 4: Luați în considerare actualizările viitoare ale rețelei.Dacă rețeaua de distribuție poate fi modernizată de la 12 kV la 24 kV în decurs de 10 ani, fabrica noastră recomandă achiziționarea unui RMU de 24 kV, dar inițial să o opereze la 12 kV. Acest lucru asigură investiția în viitor.
• Pasul 5: Verificați compatibilitatea nivelului de scurtcircuit.RMU-urile cu tensiune mai mare au, de obicei, valori mai mici ale curentului de scurtcircuit pentru aceeași dimensiune fizică. Validați că curentul nominal de rezistență de scurtă durată al RMU (1s) depășește nivelul de defecțiune al sistemului.

Fabrica noastră produce o matrice standard de tensiune nominală pentru linia noastră de produse Ring Main Unit. Consultați tabelul de mai jos pentru o selecție rapidă.

Fabrica noastră are o echipă dedicată de inginerie a aplicațiilor care poate ajuta la selectarea tensiunii nominale pentru orice unitate principală Ring. Lugao Power Co.,Ltd. oferă, de asemenea, evaluări personalizate pe plăcuța de identificare care se potrivesc cu tensiunile de rețea non-standard. Solicitați întotdeauna un certificat de testare a rezistenței la tensiune înainte de a finaliza achiziția RMU. Fabrica noastră efectuează teste dielectrice de rutină 100% pentru fiecare RMU livrat.

Rezumat și orientări aplicabile de la Lugao Power Co.,Ltd.

Tensiunile nominale sunt cel mai critic parametru electric care influențează performanța unității principale Ring. De la coordonarea izolației până la comutarea întreruperii sarcinii și fiabilitatea pe termen lung, tensiunea nominală corectă asigură siguranța, reduce costul total de proprietate și previne întreruperile neplanificate. Fabrica noastră a rezumat cinci aspecte cheie pentru ingineri și specialiști în achiziții.

• Potriviți întotdeauna tensiunea nominală RMU cu cea mai mare tensiune a sistemului (Um), nu doar cu tensiunea nominală.
• Pentru rețelele cu fulgere frecvente sau supratensiuni de comutare, specificați o unitate principală Ring cu BIL cu 20% mai mare decât minimul necesar.
• Nu utilizați niciodată un RMU peste 95% din tensiunea nominală în mod continuu; descărcarea parțială accelerează dramatic dincolo de acest prag.
• Altitudinea, nivelul de poluare și temperatura ambiantă afectează, de asemenea, performanța dielectrică - consultați Lugao Power Co.,Ltd. pentru curbele de derating.
• Investește în teste dielectrice asistate din fabrică pentru a verifica capacitățile de rezistență la tensiune ale RMU înainte de instalare.

Gama de unități principale Ring din fabrica noastră include tensiuni nominale de la 6 kV la 40,5 kV, fiecare tip testat conform standardelor internaționale. Alegând Lugao Power Co.,Ltd., obțineți acces la soluții proiectate care maximizează timpul de funcționare a rețelei.Contactați fabrica noastră astăzipentru o evaluare a compatibilității tensiunii și primiți o fișă de date RMU personalizată pentru proiectul dvs. specific.
