Care sunt considerentele cheie atunci când alegeți întrerupătoarele de înaltă tensiune?

Selectarea unuiÎntrerupător de înaltă tensiuneeste una dintre cele mai importante decizii pe care le va lua un inginer de sisteme energetice. Nu este un simplu exercițiu de achiziție; este o alegere strategică care influențează siguranța, fiabilitatea și performanța economică a întregii rețele electrice de zeci de ani. Un întrerupător de înaltă tensiune ales prost poate duce la defecțiuni catastrofale ale echipamentelor, întreruperi extinse de curent și pierderi financiare semnificative. În schimb, un întrerupător bine ales îmbunătățește stabilitatea sistemului, minimizează timpul de nefuncționare și oferă o durată lungă de viață cu cerințe de întreținere gestionabile. Provocarea este că procesul de selecție implică o interacțiune complexă de factori electrici, mecanici, de mediu și economici. Acest articol oferă un cadru structurat pentru a ghida inginerii prin această decizie critică, bazându-se pe zeci de ani de experiență în industrie și cunoștințe practice în domeniu.

Acest ghid va diseca procesul de selecție, examinând parametrii esențiali care trebuie luați în considerare, de la evaluările electrice fundamentale până la caracteristicile avansate de monitorizare a stării disponibile acum. Vom explora tehnologiile dominante - SF6, vid și alternativele emergente eco-eficiente - și vom discuta punctele lor forte și punctele slabe pentru diferite aplicații. Vom aborda, de asemenea, realitățile practice de instalare, exploatare și întreținere, asigurându-ne că întrerupătorul de circuit de înaltă tensiune ales nu numai că îndeplinește specificațiile tehnice, ci se aliniază și cu capacitățile operaționale ale utilității sau instalației industriale. Înțelegând considerentele cheie subliniate în acest articol, inginerii pot lua decizii informate și încrezătoare care asigură integritatea pe termen lung a sistemelor lor de alimentare. Fabrica noastră laLugao Power Co.,Ltd.produce întreruptoare de înaltă tensiune de peste două decenii și am adunat aceste cunoștințe din experiența noastră vastă în furnizarea de soluții clienților din întreaga lume.

Cuprins

• 1. Fundația: Care sunt evaluările electrice critice?
• 2. Decizia tehnologică: care mediu de întrerupere este potrivit pentru tine?
• 3. Considerații de mediu și de instalare: Unde va funcționa?
• 4. Economia proprietății: dincolo de prețul de cumpărare
• 5. Asigurarea viitorului: Cum veți întreține și monitoriza întrerupătorul?
• Frecvently Întrebări adresate (FAQ)
• Concluzie și pași următori

1. Fundația: Care sunt evaluările electrice critice?

Imaginați-vă un inginer de substație însărcinat cu modernizarea unei stații de comutare de 145 kV. Proiectul necesită un nou întrerupător de circuit de înaltă tensiune pentru a proteja o linie de transmisie critică. Infrastructura existentă include un transformator de 40 MVA, iar nivelul de defecțiune la magistrală a fost calculat la 40 kA. Procesul de selecție începe cu o serie de valori electrice fundamentale care definesc capacitatea întreruptorului. Aceste evaluări nu sunt numere arbitrare; sunt expresia matematică a capacității întreruptorului de a funcționa în siguranță și fiabil în mediul electric al sistemului de alimentare. Inginerul trebuie să evalueze cu meticulozitate fiecare evaluare pentru a se asigura că dispozitivul ales nu este sub sau supraspecificat. Următorul tabel prezintă valorile electrice primare și semnificația lor practică.

Tensiunea nominală este baza selecției. Este tensiunea continuă maximă pe care o poate rezista întrerupătorul de circuit de înaltă tensiune. Pentru un sistem de 145 kV, întrerupătorul trebuie să fie nominal pentru cel puțin 145 kV. Cu toate acestea, este important să se ia în considerare și tensiunea maximă de funcționare, care poate fi puțin mai mare decât tensiunea nominală. Curentul nominal trebuie să fie suficient pentru a suporta sarcina normală, cu o marjă de creștere viitoare. Curentul de rupere în scurtcircuit este însă cel mai critic grad de siguranță. Acesta definește curentul de defect maxim pe care întrerupătorul de circuit de înaltă tensiune îl poate întrerupe în siguranță. Dacă această valoare este prea mică, întrerupătorul se poate defecta catastrofal în cazul unei defecțiuni. La Lugao Power Co.,Ltd., oferim o gamă de întreruptoare de înaltă tensiune cu diferite capacități de întrerupere a scurtcircuitului pentru a se potrivi diferitelor cerințe ale sistemului, asigurându-ne că dispozitivul nu este nici supraspecificat, nici subspecificat.

TRV este poate cel mai subtil, dar la fel de important rating. Când un întrerupător întrerupe o defecțiune, apare o tensiune tranzitorie peste contactele de deschidere. Acest TRV se caracterizează prin amplitudine, rata de creștere și frecvență. Întrerupătorul de înaltă tensiune trebuie să fie proiectat să reziste la TRV fără a reaprinde arcul. TRV este determinată de impedanța sistemului și de punctul de pe undă la care are loc întreruperea. Pentru o anumită aplicație, TRV trebuie calculat sau obținut din studiile de sistem și comparat cu capacitatea nominală TRV a întreruptorului. Echipa de ingineri a fabricii noastre oferă suport în evaluarea acestor parametri complecși, ajutând clienții să aleagă un întrerupător de înaltă tensiune care se potrivește perfect cu caracteristicile tranzitorii ale rețelei lor specifice.

2. Decizia tehnologică: care mediu de întrerupere este potrivit pentru tine?

Odată definite valorile electrice, inginerul se confruntă cu o decizie fundamentală de tehnologie: ce tip de mediu de întrerupere ar trebui să folosească întrerupătorul de circuit de înaltă tensiune? Piața este dominată de trei tehnologii principale: gaz SF6, vid și ulei. Cu toate acestea, spargetoarele de ulei sunt din ce în ce mai rare în instalațiile noi, iar industria dezvoltă în mod activ alternative eco-eficiente. Fiecare tehnologie are caracteristici distincte care o fac potrivită pentru diferite aplicații. Decizia nu este doar o chestiune de cost; presupune evaluarea performanței, a impactului asupra mediului, a nevoilor de întreținere și a condițiilor specifice de funcționare ale instalației. Să examinăm în detaliu fiecare dintre tehnologiile cheie.

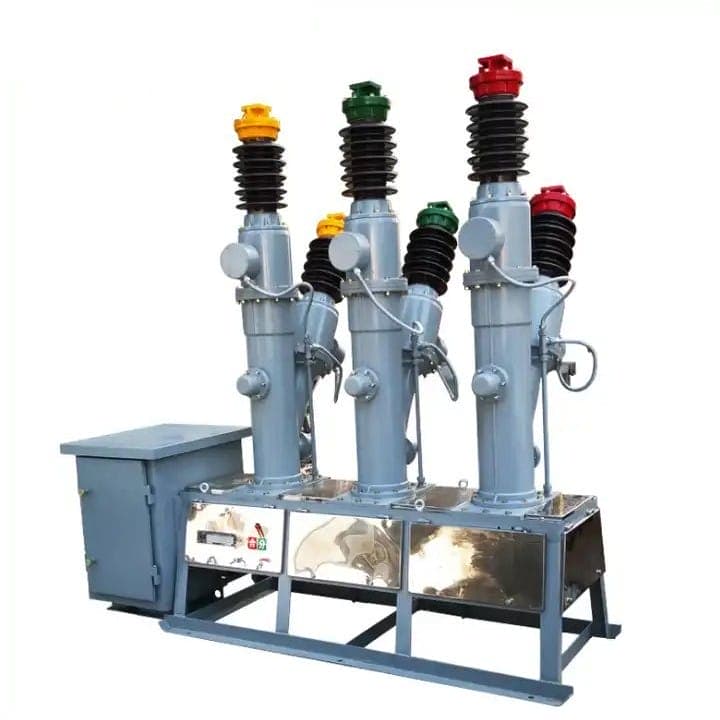

Întrerupătoare SF6sunt tehnologia dominantă pentru aplicațiile de înaltă tensiune (72,5 kV și mai sus). Ei folosesc gaz hexafluorură de sulf (SF6) atât ca mediu izolator, cât și ca mediu de stingere a arcului. SF6 este foarte electronegativ, ceea ce înseamnă că absoarbe electronii liberi din arc, deionizând rapid spațiul și prevenind restabilirea arcului. Această proprietate face întreruptoarele SF6 extrem de eficiente la întreruperea curenților de defect, cu o capacitate mare de purtare a curentului și timpi scurti de întrerupere. De asemenea, sunt compacte, necesitând mai puțin spațiu decât alte tehnologii. Cu toate acestea, SF6 este un gaz cu efect de seră puternic, cu un potențial de încălzire globală (GWP) de 23.500 de ori mai mare decât CO2. Acest lucru a condus la un control sporit și la reglementări privind utilizarea acestuia. Fabrica noastră de la Lugao a dezvoltat o gamă de întreruptoare de înaltă tensiune SF6 cu rate de scurgere mai mici de 0,1% pe an, reducând semnificativ impactul asupra mediului.

Întreruptoare cu vidsunt tehnologia dominantă pentru aplicațiile de medie tensiune (până la 40,5 kV). Ei folosesc un vid ca mediu de întrerupere. Când contactele se despart, arcul este limitat în întrerupătorul cu vid. Arcul este stins la primul curent zero, deoarece vidul nu oferă nicio cale conductivă pentru ca arcul să se reîncepe. Disruptoarele cu vid sunt foarte fiabile, necesită foarte puțină întreținere și sunt ecologice. Cu toate acestea, ele nu pot fi utilizate la tensiuni mai mari, deoarece rezistența dielectrică a întrerupătorului în vid este limitată. De asemenea, sunt sensibili la supratensiuni, cum ar fi cele cauzate de comutarea transformatoarelor fără sarcină. Pentru aplicațiile de înaltă tensiune, un singur întrerupător în vid este insuficient și ar fi necesare mai multe întrerupătoare în serie, crescând complexitatea și costul.

Alternative eco-eficienteapar ca un răspuns la preocupările de mediu ale SF6. Aceste tehnologii folosesc gaze cu un GWP mult mai mic, cum ar fi AirPlus (un amestec de azot și oxigen cu o cantitate mică de fluorocetonă) sau alte gaze sintetice. Aceste gaze oferă performanțe dielectrice și de stingere a arcului similare cu SF6, dar cu un GWP care este de 100 până la 2.000 de ori mai mic. Acesta este un avantaj semnificativ pentru utilitățile și industriile care caută să-și reducă amprenta de carbon. Cu toate acestea, aceste alternative nu sunt încă la fel de adoptate ca SF6 și pot necesita carcase mai mari ale întrerupătoarelor sau design mecanice diferite. Fabrica noastră dezvoltă în mod activ întrerupătoarele de înaltă tensiune folosind gaze eco-eficiente, asigurându-se că clienții noștri au o cale viabilă și responsabilă față de mediu.

Următorul tabel oferă un rezumat concis al considerentelor cheie pentru fiecare tehnologie.

3. Considerații de mediu și de instalare: Unde va funcționa?

Mediul fizic în care va fi instalat un întrerupător de înaltă tensiune este un factor critic în selecția acestuia. Același întrerupător care funcționează impecabil într-o substație interioară climatizată poate defecta prematur într-un mediu de coastă cu pulverizare de sare sau într-un mediu deșert cu căldură și praf extreme. Inginerii trebuie să evalueze condițiile de mediu de la locul de instalare propus și să le potrivească cu designul corespunzător al întreruptorului. Factorii cheie de mediu de luat în considerare sunt: ​​temperatura mediului ambiant, umiditatea, altitudinea, nivelul de poluare, activitatea seismică și prezența agenților corozivi. Fiecare dintre acești factori poate afecta în mod semnificativ fiabilitatea și longevitatea întreruptorului de înaltă tensiune.

Temperaturăeste o preocupare primordială. Mecanismul de funcționare, gazul izolator (în cazul alternativelor SF6 sau eco-eficiente) și proprietățile dielectrice ale izolației depind toate de temperatură. Gazul SF6, de exemplu, se va lichefia la temperaturi scăzute (aproximativ -25°C la 5 bar), ceea ce îi reduce capacitatea de izolație și de întrerupere. Pentru a rezolva acest lucru, disjunctoarele SF6 instalate în climă rece sunt echipate cu încălzitoare și sisteme de monitorizare a densității gazului care detectează căderile de presiune a gazului cauzate de lichefiere. În mod similar, căldura extremă poate accelera îmbătrânirea materialelor izolatoare și poate crește uzura componentelor mecanice. Fabrica noastră oferă întreruptoare de înaltă tensiune cu o gamă largă de opțiuni de temperatură de funcționare, inclusiv pachete pentru vreme rece pentru instalații în condiții arctice.

Altitudineeste un alt factor important. Pe măsură ce altitudinea crește, presiunea aerului scade, ceea ce reduce rezistența dielectrică a aerului. Pentru instalatiile exterioare peste 1.000 de metri, distantele de izolare trebuie marite. Pentru ruptoarele SF6, presiunea gazului este de obicei ajustată pentru a compensa presiunea atmosferică redusă.Poluaredin zonele industriale, regiunile de coastă sau zonele agricole poate duce la acumularea de contaminanți conductivi pe izolatori, crescând riscul de erupții externe. Acest lucru este abordat prin specificarea izolatorilor cu o distanță de curgere mai mare sau prin aplicarea de acoperiri anti-contaminare. Fabrica noastră din Lugao oferă întreruptoare de înaltă tensiune cu niveluri de izolație personalizabile pentru a îndeplini cerințele specifice clasei de poluare ale locului de instalare.

Activitate seismicătrebuie luate în considerare în zonele predispuse la cutremure. Întrerupătorul de înaltă tensiune trebuie să fie capabil să reziste la sarcinile dinamice generate de un eveniment seismic. Aceasta presupune proiectarea structurii de susținere și asigurarea faptului că componentele mecanice ale ruptorului pot rezista la accelerația impusă. Mediile corozive, cum ar fi cele găsite în apropierea regiunilor de coastă sau în uzinele chimice, necesită o atenție deosebită selecției materialelor. Elementele de fixare din oțel inoxidabil, acoperirile rezistente la coroziune pe carcasă și etanșarea atentă a tuturor componentelor sunt esențiale pentru a preveni defecțiunile premature. Evaluând cu atenție acești factori de mediu, inginerii pot selecta un întrerupător de circuit de înaltă tensiune care nu este doar adecvat din punct de vedere electric, ci și suficient de robust din punct de vedere fizic pentru a rezista rigorilor mediului său de operare.

4. Economia proprietății: dincolo de prețul de cumpărare

Prețul inițial de achiziție al unui întrerupător de înaltă tensiune este adesea cel mai vizibil cost, dar este doar o fracțiune din costul total de proprietate pe durata de viață a dispozitivului. O analiză economică cuprinzătoare trebuie să ia în considerare nu numai prețul de achiziție, ci și costul de instalare, costurile de întreținere și operaționale în curs și costul unei eventuale eliminări sau înlocuire. Alegerea unui întrerupător cu un cost inițial mai mare, dar cu cerințe mai mici de întreținere poate fi semnificativ mai economică pe termen lung. Dimpotrivă, selectarea unui întrerupător ieftin, de calitate scăzută poate duce la defecțiuni frecvente, costuri mari de întreținere și timpi de nefuncționare scumpi. Decizia economică trebuie să se bazeze pe o analiză a costurilor ciclului de viață care să reflecte contextul operațional specific al instalației.

Costuri de instalarepoate varia semnificativ în funcție de tipul și designul întreruptorului de înaltă tensiune. Disjunctoarele SF6 necesită echipamente specializate de manipulare a gazelor și personal instruit pentru instalare, ceea ce crește costul. Întrerupătoarele cu vid sunt de obicei mai simplu de instalat.Costuri de întreținerereprezintă o componentă semnificativă a costului ciclului de viață. Disjunctoarele SF6 necesită întreținere periodică, inclusiv verificări ale presiunii gazului, uzura contactului și funcționarea mecanică. Procedurile de manipulare a gazelor trebuie urmate cu strictețe. Spărgătoarele cu vid, în schimb, sunt sigilate pe viață și necesită foarte puțină întreținere. Frecvența întreținerii și costul pieselor de schimb trebuie luate în considerare în analiza economică.

Costuri operaționaleinclude pierderile de energie în contactele principale ale întreruptorului, care sunt de obicei mici, dar deloc neglijabile.Costuri de opriresunt poate cea mai semnificativă variabilă. În multe industrii, o oră de oprire poate costa zeci de mii de dolari în pierderi de producție. Un întrerupător de înaltă tensiune mai fiabil, cu o probabilitate mai mică de defecțiune, poate oferi un beneficiu economic substanțial prin reducerea riscului de întreruperi costisitoare. Pentru a ajuta clienții cu această analiză, fabrica noastră de la Lugao Power Co.,Ltd. oferă un serviciu de evaluare a costurilor ciclului de viață, care oferă o comparație detaliată a costului total de proprietate pentru diferite opțiuni de întrerupător.

5. Asigurarea viitorului: Cum veți întreține și monitoriza întrerupătorul?

Alegerea unui întrerupător de înaltă tensiune nu este o decizie care se încheie atunci când dispozitivul este alimentat. Performanța și fiabilitatea pe termen lung ale întreruptorului depind de o strategie de întreținere și monitorizare bine planificată. Cerințele de întreținere variază în funcție de tehnologie, dar o abordare proactivă este esențială pentru a asigura decenii de servicii fiabile. Tendința din industrie se îndreaptă către întreținerea bazată pe condiții, care utilizează monitorizarea continuă a parametrilor cheie ai întreruptorului de înaltă tensiune pentru a prezice când este nevoie de întreținere, mai degrabă decât să se bazeze pe un program fix. Această abordare maximizează disponibilitatea întreruptorului și minimizează riscul defecțiunilor neașteptate.

Parametrii cheie care ar trebui monitorizați includ: sincronizarea mecanismului de funcționare, cursa și rezistența contactului, densitatea și presiunea gazului SF6, temperatura componentelor critice și starea de sănătate a circuitului electric. Întrerupătorul modern de înaltă tensiune poate fi echipat cu senzori care monitorizează continuu acești parametri și îi raportează unui sistem central de control. Acest lucru permite echipelor de întreținere să identifice problemele din timp, înainte ca acestea să devină grave. Produsele de întrerupător de înaltă tensiune din fabrica noastră sunt compatibile cu o gamă de sisteme de monitorizare a stării, permițând clienților noștri să implementeze o strategie de întreținere bazată pe condiție. Oferim, de asemenea, instruire cuprinzătoare pentru personalul de întreținere cu privire la inspecția, testarea și repararea echipamentelor noastre.

Întrebări frecvente (FAQ)

Întrebarea 1: Cum determin capacitatea corectă de întrerupere a scurtcircuitului pentru aplicația mea?

Răspuns: Capacitatea de întrerupere în scurtcircuit trebuie să fie egală sau mai mare decât curentul de defect maxim calculat la punctul de instalare al întreruptorului. Acest lucru este determinat de un studiu detaliat al sistemului de alimentare care ia în considerare sursele de curent de defect (generatoare, rețea), impedanța transformatoarelor, liniilor de transport și cablurilor și configurația sistemului. Studiul va produce o valoare pentru curentul simetric de scurtcircuit (kA) și raportul X/R, care determină curentul asimetric. Curentul nominal de întrerupere de scurtcircuit al întreruptorului, care este o valoare simetrică, trebuie să fie mai mare decât curentul simetric calculat, iar întrerupătorul trebuie să poată, de asemenea, să întrerupă curentul asimetric. Echipa noastră de ingineri de la Lugao Power Co.,Ltd. poate ajuta la acest calcul.

Întrebarea 2: Care este diferența dintre un rezervor mort și un întrerupător de circuit de rezervor sub tensiune?

Răspuns: Într-un întrerupător de înaltă tensiune cu rezervor mort, întrerupătorul este găzduit într-o carcasă metalică împământată. Acest lucru oferă un avantaj clar de siguranță, deoarece tensiunea înaltă este închisă și carcasa este la potențialul de masă. Ele sunt de obicei mai ușor de întreținut și oferă mai multă flexibilitate de proiectare pentru echipamente suplimentare, cum ar fi CT-urile. Într-un întrerupător de rezervor sub tensiune, întrerupătorul este situat la tensiune înaltă, iar rezervorul nu este împământat. Disjunctoarele de rezervoare sub tensiune sunt mai ușoare și au pierderi dielectrice mai mici, făcându-le mai eficiente pentru unele aplicații. Alegerea depinde de designul specific al stației și de filozofia inginerească a utilității.

Întrebarea 3: Cum aleg între un întrerupător SF6 și o alternativă eco-eficientă?

Răspuns: Alegerea depinde de cerințele aplicației și de prioritățile de mediu ale operatorului. Întreruptoarele SF6 au un istoric dovedit de fiabilitate ridicată și capacitate excelentă de întrerupere și sunt disponibile pentru toate nivelurile de tensiune. Alternativele eco-eficiente, cum ar fi AirPlus, oferă un GWP semnificativ mai scăzut, făcându-le atractive pentru organizațiile angajate în sustenabilitate. Cu toate acestea, aceste alternative pot avea un cost inițial mai mare și pot să nu fie disponibile pentru toate nivelurile de tensiune. Fabrica noastră de la Lugao Power Co.,Ltd. oferă atât opțiuni SF6, cât și eco-eficiente, permițând clienților noștri să facă o alegere care echilibrează performanța, costul și responsabilitatea față de mediu.

Întrebarea 4: Care este semnificația tensiunii tranzitorii de recuperare (TRV) în selectarea întrerupătorului?

Răspuns: TRV este tensiunea care apare între contactele întreruptorului de înaltă tensiune imediat după întreruperea arcului. TRV poate fi complex, cu o rată mare de creștere și valoare de vârf și depinde de inductanța și capacitatea sistemului. Întrerupătorul de înaltă tensiune trebuie să fie capabil să reziste la TRV fără reconectare. Acesta este un factor critic în determinarea capacității de întrerupere, în special pentru întreruptoarele situate în apropierea transformatoarelor sau reactoarelor. Echipa de ingineri a fabricii noastre poate ajuta la evaluarea cerințelor TRV pentru aplicația dumneavoastră specifică și poate selecta un întrerupător cu capacitatea nominală TRV corespunzătoare.

Întrebarea 5: Cât de des trebuie întreținut un întrerupător de circuit de înaltă tensiune?

Răspuns: Frecvența de întreținere depinde de tipul de întrerupător și de condițiile de funcționare. Disjunctoarele SF6 necesită de obicei inspecție și întreținere la intervale de 5-10 ani, în funcție de recomandările producătorului și de numărul de operațiuni. Întreținerea include verificarea densității gazului, a uzurii contactelor și a mecanismului de operare. Prin integrarea sistemelor de monitorizare a stării, putem trece la o abordare de întreținere bazată pe condiție, în care întreținerea este efectuată numai atunci când datele de monitorizare indică o nevoie.

Concluzie: A face alegerea corectă pentru un viitor de încredere

Selectarea întreruptorului de înaltă tensiune potrivit este o decizie inginerească critică care are un impact asupra siguranței, fiabilității și performanței economice a sistemului de alimentare de zeci de ani. Luând în considerare cu atenție evaluările electrice, opțiunile tehnologice, factorii de mediu, costurile ciclului de viață și strategiile de întreținere, inginerii pot face alegeri informate care să asigure integritatea pe termen lung a rețelei lor. Decizia necesită o înțelegere profundă a cerințelor aplicației și o evaluare amănunțită a opțiunilor disponibile. La Lugao Power Co.,Ltd., ne angajăm să sprijinim clienții noștri pe tot parcursul procesului de selecție, oferind îndrumări de specialitate, produse de încredere și asistență post-vânzare cuprinzătoare.
