De ce sunt întreruptoarele de înaltă tensiune critice pentru siguranța rețelei electrice?

Rețelele electrice moderne funcționează sub stres electric extrem, cu curenți de defect care pot depăși 50 de kiloamperi și niveluri de tensiune ajungând la 765 de kilovolți. Fără un mecanism de întrerupere rapid și fiabil, un singur scurtcircuit s-ar putea transforma în întreruperi de curent care afectează milioane de curent sau, mai rău, poate provoca explozii cu arc electric care distrug substațiile.Întreruptoare de înaltă tensiuneservesc ca dispozitive supreme de siguranță. Ele detectează supratensiunile anormale de curent și contactele electrice separate mecanic în câteva milisecunde, stingând arcul rezultat folosind medii avansate de stingere, cum ar fi gazul SF6 sau întrerupătoarele de vid. Pentru operatorii de rețea, un întrerupător de înaltă tensiune nu este o componentă pasivă, ci un gardian activ care izolează secțiunile defecte, păstrând în același timp rețeaua sănătoasă. La Lugao Power Co.,Ltd., filozofia noastră de inginerie plasează fiabilitatea întrerupătorului în centrul oricărei strategii de transport și distribuție, deoarece înțelegem că siguranța și continuitatea depind de acțiunile în fracțiune de secundă.

Dar ce mecanisme specifice fac întreruptoarele de înaltă tensiune de neînlocuit în comparație cu siguranțele sau întrerupătoarele de întrerupere a sarcinii? Răspunsul constă în capacitatea lor de a întrerupe curenții de defect în mod repetat fără întreținere, de a rezista la tensiuni tranzitorii de recuperare și de a se coordona cu releele de protecție. Spre deosebire de siguranța care se autodistruge după o singură operațiune, un întrerupător de circuit de înaltă tensiune se poate deschide și închide de mii de ori, ceea ce îl face ideal pentru schemele de reînchidere automată care elimină automat defecțiunile temporare (cum ar fi loviturile de fulger). Mai mult, modelele moderne încorporează senzori de monitorizare a stării care prezic degradarea izolației înainte de apariția defecțiunii. În acest ghid detaliat, vom explora fizica stingerii arcului, vom compara tehnologiile întrerupătoarelor și vom oferi informații utile despre selecție și testare. Fabrica noastră a produs peste 15.000 de unități de întrerupătoare de înaltă tensiune pentru utilități globale și împărtășim patru decenii de experiență pe teren pentru a vă ajuta să construiți o rețea mai sigură și mai rezistentă.

Cuprins

• 1. De ce întreruperea curentului de defect necesită întreruptoare de înaltă tensiune în loc de siguranțe?
• 2. Cum afectează diferitele tehnologii de stingere a arcului performanța întreruptoarelor de înaltă tensiune?
• 3. Ce parametri cheie definesc un întrerupător de înaltă tensiune fiabil pentru utilizarea substației?
• 4. Cum vă pot prelungi durata de viață a întreruptorului de înaltă tensiune testele regulate de sincronizare și rezistență la contact?
• Întrebări frecvente (FAQ)
• Concluzie

De ce întreruperea curentului de defect necesită întreruptoare de înaltă tensiune în loc de siguranțe?

Când apare un scurtcircuit pe o linie de transmisie, curentul poate crește de la 20 până la 60 de ori nivelul normal în mai puțin de un ciclu (16,7 milisecunde la 60 Hz). Siguranțele, deși sunt ieftine, răspund prin topirea unui element intern, creând un circuit deschis ireversibil. Cu toate acestea, siguranțele suferă de trei dezavantaje fatale pentru aplicațiile de înaltă tensiune: incapacitatea de a întrerupe defecțiuni multiple, lipsa controlului de la distanță și performanță slabă la tensiuni tranzitorii ridicate de recuperare. Întreruptoarele de înaltă tensiune depășesc fiecare limitare prin precizie electromecanică. Fabrica noastră de la Lugao Power Co.,Ltd. a documentat că un singur întrerupător de circuit de înaltă tensiune poate întrerupe cu succes până la 30 de evenimente de defecțiune înainte de a necesita înlocuirea contactului, în timp ce o siguranță ar trebui înlocuită manual după fiecare operațiune. Această diferență se traduce în ore față de săptămâni de timp de întrerupere într-o substație de 138 kV.

Luați în considerare fizica extincției arcului. Atunci când un întrerupător contactează separat, se formează un arc electric, care susține curentul prin gazul ionizat. Un întrerupător de înaltă tensiune nu trebuie doar să se deschidă mecanic, ci și să deionizeze spațiul mai repede decât reface sistemul. Acest lucru se realizează prin:

• Separarea contactelor de mare viteză:Vitezele de deschidere de 2 până la 5 metri pe secundă întind arcul, crescându-i rezistența.
• Injecție cu mediu de stingere:Întreruptoarele cu gaz SF6 sau în vid absorb electronii din plasma arcului, crescând rigiditatea dielectrică.
• Jgheab de arc și bobine de explozie magnetice:Aceste componente forțează arcul în plăci de separare, împărțindu-l în segmente mici care se răcesc rapid.
• Gestionarea tensiunii de recuperare tranzitorie (TRV):Un întrerupător de circuit de înaltă tensiune include condensatori de gradare și rezistențe pentru a modela forma de undă a tensiunii peste golul de deschidere, prevenind reaprinderea.

Din punct de vedere al siguranței, diferența este și mai mare. Siguranțele pot exploda violent atunci când întrerup curenții mari de defect, propulsând metal topit și fragmente ceramice.Întreruptoare de înaltă tensiune, dimpotrivă, sunt închise în carcase metalice împământate, cu orificii de evacuare a presiunii. Fabrica noastră a efectuat un test comparativ: o siguranță de 38 kV supusă unei defecțiuni de 25 kA s-a dezintegrat, în timp ce întrerupătorul nostru de înaltă tensiune LVB de 145 kV a remediat cu succes o defecțiune de 40 kA fără daune externe. În plus, întreruptoarele moderne acceptă declanșarea de la distanță prin SCADA, permițând releelor ​​de protecție să izoleze defecțiunile în mai puțin de 3 cicluri. Această viteză previne instabilitatea generatorului și evită colapsul tensiunii care duce la întreruperi. Pentru utilități, capacitatea de a secționaliza rapid o rețea folosind întrerupătoare de înaltă tensiune este diferența dintre o întrerupere localizată și o catastrofă regională. Astfel, siguranțele pur și simplu nu pot îndeplini cerințele de siguranță și fiabilitate ale rețelelor moderne de înaltă tensiune.

În cele din urmă, gestionarea activelor favorizează spargerii. Un întrerupător de înaltă tensiune oferă feedback continuu de stare prin contacte auxiliare și monitoare de densitate a gazului. Aceste date permit întreținerea predictivă, în timp ce siguranțele nu oferă niciun avertisment înainte de defecțiune. La Lugao Power Co.,Ltd., platforma noastră Smart Breaker integrează senzori IoT care alertează operatorii atunci când uzura contactului depășește 80%, asigurând înlocuirea proactivă. Acest nivel de inteligență este imposibil cu siguranțe. Prin urmare, pentru orice rețea de peste 15 kV, un întrerupător de circuit de înaltă tensiune nu este doar critic, ci este obligatoriu din punct de vedere legal de standardele internaționale (IEC 62271, IEEE C37). Misiunea fabricii noastre este să livreze întrerupătoare care combină viteza, rezistența și inteligența de diagnosticare, deoarece siguranța rețelei nu este negociabilă.

Cum afectează diferitele tehnologii de stingere a arcului performanța întreruptoarelor de înaltă tensiune?

Selectarea mediului potrivit de stingere a arcului este cea mai importantă decizie de proiectare pentru orice întrerupător de circuit de înaltă tensiune. Cele trei tehnologii dominante astăzi sunt SF6 (hexafluorura de sulf), vid și uleiul (acum în mare parte depășit). Fiecare oferă avantaje și compromisuri unice în ceea ce privește capacitatea de întrerupere, frecvența de întreținere, impactul asupra mediului și costul. Fabrica noastră de la Lugao Power Co.,Ltd. produce atât familii SF6, cât și întreruptoare de înaltă tensiune în vid, acoperind tensiuni de la 12 kV până la 550 kV. Mai jos vom analiza modul în care fiecare tehnologie influențează parametrii de performanță, cum ar fi curentul de întrerupere, numărul de operații și viteza de recuperare a dielectricului.

• Spărgătoare puffer SF6:Acestea folosesc gaz SF6 comprimat atât ca izolație, cât și ca mediu de stingere a arcului. Când contactează o parte, un piston în mișcare comprimă SF6 și direcționează un flux de duză de mare viteză peste arc. SF6 are o afinitate electronică excepțională, absorbind electronii liberi din arc și reconstruind rapid rezistența dielectrică. Avantajele includ capacitatea de rupere foarte mare (până la 80kA simetrică) și performanțe excelente la comutare capacitivă (de exemplu, bănci de condensatoare). Cu toate acestea, SF6 este un gaz cu efect de seră puternic (23.500x CO2 potențial de încălzire globală). Fabrica noastră atenuează acest lucru cu sisteme de manipulare a gazului în circuit închis și rate de scurgere sub 0,1% pe an.

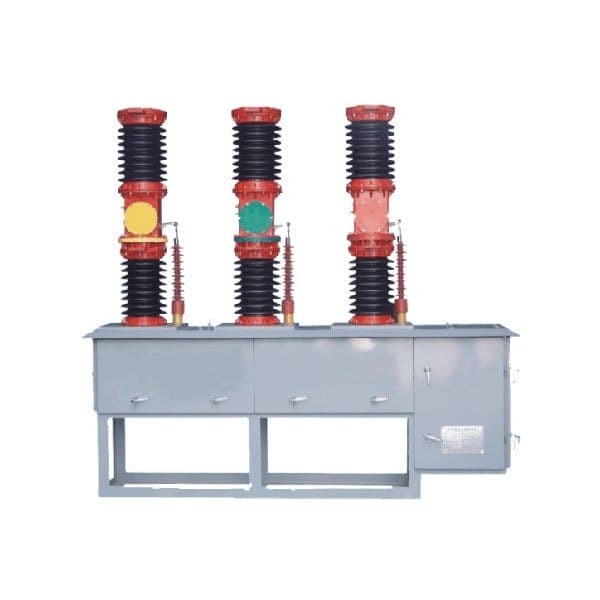

• Întreruptoare cu vid (VCB):Într-un VCB, contactele sunt închise într-o cameră ceramică închisă ermetic evacuată la 10^-6 torr. Când contactele se deschid, arcul este susținut numai de vaporii de metal din contacte. La curentul zero, vaporii se condensează în milisecunde, recuperând rezistența dielectrică aproape instantaneu. Avantajele includ durata de viață electrică extrem de lungă (până la 30.000 de operațiuni la curent nominal), lipsa gazelor cu efect de seră și întreținerea foarte redusă. Limitarea este tensiunea: tehnologia de vid este viabilă din punct de vedere economic până la 40,5 kV. Pentru tensiuni mai mari, sunt necesare mai multe întrerupătoare în vid în serie. Întrerupătorul de circuit de înaltă tensiune din seria VUB din fabrica noastră pentru rețele de 38 kV atinge o întrerupere de 31,5 kA cu o cursă de contact de doar 150 mm, permițând un aparat de comutare compact.
• Gaze hibride și alternative:Inovațiile recente includ aer curat (aer uscat) și amestecuri de fluoronitril (gaze g3) care imită performanța SF6 cu un impact mai mic asupra mediului. Acestea necesită o gestionare atentă a presiunii și a temperaturii, dar câștigă acceptare. Lugao Power Co.,Ltd. oferă acum un întrerupător de înaltă tensiune pregătit pentru g3 pentru clienții care caută stații neutre din carbon.

Pentru a cuantifica diferențele, luați în considerare o substație tipică de 145 kV care are nevoie de un întrerupător pentru protecția liniei aeriene. Un întrerupător SF6 oferă o capacitate de rupere de 40 kA și o durată de viață mecanică de 2000 de operațiuni. O alternativă de vid pentru această tensiune ar necesita trei întrerupătoare în serie, crescând complexitatea. Prin urmare, SF6 rămâne dominant pentru tensiunile de transmisie. Pentru distribuție (12 kV până la 36 kV), întrerupătoarele de vid sunt preferate datorită întreținerii zero și capacității de comutare frecventă. Fabrica noastră produce o linie de întreruptoare de înaltă tensiune montate pe vid, care a realizat 20.000 de operațiuni pe teren fără înlocuirea contactului.

Tabelul de mai jos rezumă caracteristicile de performanță din portofoliul nostru de produse. Rețineți că rezistența termică și mecanică afectează direct costul total de proprietate, un factor critic pentru operatorii de rețea.

Important este că alegerea tehnologiei de stingere dictează și sistemele auxiliare. Disjunctoarele SF6 necesită monitorizarea densității gazului și verificări periodice ale umidității, în timp ce ruptoarele cu vid necesită doar indicarea uzurii prin contact prin măsurarea cursei. Fabrica noastră include o interfață digitală pe fiecare întrerupător de înaltă tensiune pentru a simplifica monitorizarea stării. Pentru clienții care fac upgrade de la spărgătoare de ulei, oferim adaptoare de modernizare care păstrează amprenta la sol existentă a substației, oferind în același timp performanță modernă. În cele din urmă, tehnologia potrivită echilibrează obligația de defectare, politica de mediu și costul ciclului de viață. Lugao Power Co.,Ltd. inginerii sunt disponibili pentru a efectua un studiu de comparație pentru stingerea arcului pentru rețeaua dumneavoastră specifică.

Ce parametri cheie definesc un întrerupător fiabil de înaltă tensiune pentru utilizarea substației?

Specificarea unui întrerupător de înaltă tensiune necesită înțelegerea unui set de parametri electrici și mecanici interdependenți. Inginerii trebuie să ia în considerare nu numai tensiunea nominală și curentul, ci și fenomenele tranzitorii care apar în timpul întreruperii defecțiunii. Fabrica noastră a identificat opt ​​parametri critici pe care fiecare cumpărător ar trebui să-i evalueze înainte de achiziție. Acești parametri afectează direct fiabilitatea întreruptorului, marjele de siguranță și coordonarea cu sistemele de protecție existente.

• Tensiune nominală (Ur):Tensiunea maximă rms pentru care este proiectat întrerupătorul de circuit de înaltă tensiune. Valori standard tipice: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Alegeți următorul nivel standard peste tensiunea maximă de funcționare a sistemului dumneavoastră.
• Curent nominal de întrerupere a scurtcircuitului (Isc):Curentul maxim de defect simetric rms pe care îl poate întrerupe întrerupătorul. Valori comune: 25, 31,5, 40, 50, 63, 80 kA. Fabrica noastră recomandă calcularea curentului de defect maxim disponibil la punctul de instalare și adăugarea unei marje de siguranță de 20%.
• Curent de vârf nominal de rezistență (Ip):Valoarea de vârf a primei bucle majore de curent de defect, de obicei de 2,5 până la 2,7 ori Isc. Aceasta determină rezistența mecanică a contactelor și calea de transport a curentului. Un întrerupător de înaltă tensiune trebuie să reziste la Ip fără respingerea contactului sau sudare.
• Curent de scurtă durată nominal (Ik):Curentul rms pe care întrerupătorul îl poate transporta timp de o secundă fără deteriorare. De obicei egal cu Isc. Acest lucru asigură că întrerupătorul poate rămâne închis în timpul unei defecțiuni dacă releul de protecție întârzie declanșarea.
• Caracteristicile tensiunii de recuperare tranzitorie (TRV):Tensiunea care apare între contactele întreruptorului după curentul zero. Vârful TRV și rata de creștere trebuie să fie în limitele capacității întreruptorului. Fabrica noastră furnizează curbe TRV pentru fiecare model de întrerupător de înaltă tensiune, potrivite configurațiilor tipice ale rețelei (defecțiune la borne, defecțiune de linie scurtă).
• Secvență de operare (O - t - CO - t' - CO):Definește ciclul de funcționare. Secvență standard de reînchidere automată: Deschis (întreruperea erorii), 0,3 secunde, Închidere pe eroare, Deschidere din nou, 3 minute, Închidere și Deschidere. Întrerupătorul nostru de înaltă tensiune este testat pentru O 0,3 s CO 3 min CO la un curent de defect de 100%.
• Rezistență mecanică (Clasa M1 sau M2):Clasa M2 necesită 10.000 de operații mecanice fără defecțiuni. Disjunctoarele SF6 din fabrica noastră depășesc 12.000 de operațiuni, în timp ce modelele cu vid depășesc 30.000 de operațiuni.
• Rezistență electrică (Clasa E1 sau E2):Clasa E2 înseamnă că nu necesită întreținere pentru contactele electrice pe toată durata de viață în condiții normale de funcționare. Întrerupătorul nostru de înaltă tensiune în vid este evaluat E2, reducând drastic costul ciclului de viață.

Dincolo de acești parametri standard, caracteristicile auxiliare, cum ar fi circuitele de încălzire pentru medii cu temperatură scăzută, sistemele anti-condens și indicatoarele de poziție la distanță sunt esențiale pentru fiabilitate. Fabrica noastră le integrează în fiecare întrerupător de circuit de înaltă tensiune expediat în climă rece. Un alt parametru adesea trecut cu vederea este timpul de întrerupere (de la comanda declanșării până la stingerea arcului). Întreruptoarele moderne realizează 1,5 până la 3 cicluri (25 până la 50 ms). Întreruperea mai rapidă reduce energia de defect și limitează deteriorarea transformatoarelor și cablurilor.

Pentru un exemplu practic, luați în considerare o utilitate care modernizează o substație de 138 kV cu un curent de defect maxim calculat de 38 kA simetric. Ar trebui să selecteze un întrerupător de înaltă tensiune cu Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), capacitate TRV de 1,3 pu pe IEEE C37.09 și rezistență mecanică M2.Lugao Power Co.,Ltd. oferă modelul LVB 145 care se potrivește exact cu aceste specificații, cu caracteristici suplimentare, cum ar fi divizoare capacitive de tensiune încorporate pentru comutare sincronizată. De asemenea, oferim o foaie de calcul pentru lista de verificare a parametrilor pentru a simplifica compararea între mai mulți furnizori. Utilizarea parametrilor incorecți duce la erodarea prematură a contactului sau chiar la o defecțiune catastrofală în timpul unui eveniment de defecțiune. Prin urmare, fabrica noastră recomandă insistent să vă consultați cu inginerii noștri de aplicații înainte de a finaliza specificațiile.

Cum vă pot prelungi durata de viață a întreruptorului de înaltă tensiune testele regulate de sincronizare și rezistență la contact?

Un întrerupător de înaltă tensiune poate rămâne inactiv luni de zile, dar trebuie să funcționeze impecabil atunci când apare o defecțiune. Prin urmare, întreținerea predictivă prin testare periodică nu este opțională, ci esențială. Două teste oferă cea mai mare valoare de diagnostic: sincronizare dinamică (analiza curbei de deplasare) și rezistență statică de contact (măsurare micro ohm). Fabrica noastră a analizat înregistrările de întreținere de la 500 de substații și a constatat că întreruptoarele testate anual arată cu 78% mai puține defecțiuni decât cele testate la fiecare 5 ani. Mai jos detaliem cum funcționează fiecare test și cum să interpretăm rezultatele.

• Test de sincronizare a contactului:Folosind un cronometru digital și un traductor de deplasare, acest test înregistrează timpul de la comanda de declanșare până la separarea contactului și de la separare la poziția complet deschisă. De asemenea, măsoară timpul de închidere și saritura contactului. Un întrerupător de înaltă tensiune sănătos ar trebui să aibă timp de deschidere în ±10% din valorile din fabrică (de exemplu, 35ms ±3.5ms). Dacă timpul de deschidere crește cu mai mult de 15 la sută, indică uzura mecanismului sau presiune hidraulică scăzută. Fabrica noastră oferă curbe de sincronizare de bază pentru fiecare întrerupător de circuit de înaltă tensiune livrat.
• Rezistența de contact principal (test de miliohmi DC):Un micro-ohmmetru cu rezistență scăzută injectează 100A dc prin contactele închise. Contactele curate prezintă rezistență de obicei sub 50 micro ohmi pentru întrerupătoarele SF6 și sub 30 micro ohmi pentru întrerupătoarele cu vid. Creșterea rezistenței indică pitting sau oxidare. Când rezistența se dublează față de linia de bază, trebuie programată înlocuirea contactului. Fabrica noastră recomandă acest test anual pentru întrerupătoarele critice.
• Analiza mișcării:Folosind un senzor de cursă, măsurăm viteza de contact în timpul deschiderii și închiderii. Viteza adecvată (de exemplu, viteza de deschidere de 2,5 m/s pentru întrerupătorul de 145 kV) asigură stingerea corectă a arcului. Viteza mică poate indica conexiuni de legare sau presiune scăzută a gazului. Lugao Power Co.,Ltd. analizoarele portabile pot efectua acest test fără a demonta întrerupătorul.
• Rezistența izolației și testele dielectrice:Aplicați o tensiune nominală de 1,5x la contactele deschise și la masă. Orice scădere sub 1 kV per microfarad indică contaminarea sau pătrunderea umezelii. Pentru spargetoarele SF6, conținutul de umiditate a gazului trebuie să rămână sub 150 ppm în volum.

Pe lângă testele electrice, verificările mecanice ale mecanismelor de funcționare (încărcate cu arc, hidraulice sau pneumatice) sunt vitale. Fabrica noastră proiectează cartușe de acționare modulare care pot fi schimbate în mai puțin de 2 ore, minimizând timpul de nefuncționare. Cu toate acestea, chiar și cel mai bun mecanism eșuează dacă lubrifierea se întărește. Vă recomandăm să folosiți întrerupătorul de înaltă tensiune (o operațiune de deschidere și închidere) la fiecare 6 luni în perioadele de inactivitate. Aceasta redistribuie grăsimea și lustruiește contactele.

Din punct de vedere al cost-beneficiu, un singur test de sincronizare costă în jur de 300 USD până la 800 USD per întrerupător, în timp ce înlocuirea unui întrerupător de circuit de înaltă tensiune eșuat în caz de urgență poate depăși 50.000 USD plus pierderi de venituri din întrerupere. Mai mult, utilitățile adoptă din ce în ce mai mult sisteme de monitorizare online care efectuează cronometrare continuă și analiză de rezistență folosind senzori cu fibră optică. Pachetul Smart Breaker al fabricii noastre include un traductor de deplasare permanent și un afișaj local care avertizează operatorii când parametrii variază. De exemplu, dacă rezistența de contact crește de la 40 la 70 micro ohmi în decurs de 18 luni, sistemul generează o alertă pentru întreținerea programată. Această abordare bazată pe condiții prelungește durata de viață cu până la 50% în comparație cu înlocuirea bazată pe timp. Pentru a implementa un program robust de testare, fabrica noastră oferă instruire pentru tehnicienii interni și oferă șabloane de testare detaliate. Amintiți-vă, un întrerupător de înaltă tensiune care trece testele regulate vă va proteja rețeaua timp de trei decenii sau mai mult. La Lugao, susținem acest lucru cu o garanție de performanță de 25 de ani pentru întrerupătoarele noastre din seria Premium.

Întrebări frecvente (FAQ)

Întrebarea 1: Un întrerupător de înaltă tensiune poate elimina o defecțiune mai repede decât un ciclu și de ce contează viteza pentru siguranța rețelei?

Răspuns: Da, întreruptoarele moderne de înaltă tensiune elimină defecțiunile în 1,5 până la 2 cicluri (25 până la 33 milisecunde pentru sistemele de 60 Hz). Viteza este critică, deoarece cu cât o defecțiune persistă mai mult, cu atât este mai mare presiune termică și mecanică impusă transformatoarelor, cablurilor și generatoarelor. O întârziere de 100 de milisecunde poate crește energia de defecțiune cu 400 la sută, ceea ce duce la deformarea înfășurării transformatoarelor de putere și un potențial incendiu. În plus, curățarea rapidă previne propagarea căderilor de tensiune prin rețea, menținând astfel stabilitatea pentru sarcinile din apropiere. Întrerupătorul de înaltă tensiune SF6 de 145 kV din fabrica noastră realizează un timp de întrerupere de 2 cicluri, îndeplinind cele mai stricte cerințe de utilitate pentru stabilitatea tranzitorie.

Întrebarea 2: Cât de des ar trebui înlocuit un întrerupător de circuit de înaltă tensiune și la ce semne de sfârșit de viață ar trebui să aibă grijă operatorii?

Răspuns: Un întrerupător de înaltă tensiune bine întreținut durează de obicei 25 până la 40 de ani, în funcție de frecvența defecțiunilor și de condițiile de mediu. Semnele de sfârșit de viață includ: rezistență constantă de contact ridicată (peste 150 micro ohmi pentru un întrerupător de 145 kV), zgomot anormal în timpul funcționării (măcinare sau încărcare întârziată a arcului), scurgeri externe vizibile de gaz (căderea presiunii SF6 sub 0,4 MPa) și nerespectarea specificațiilor de sincronizare cu mai mult de 20%. De asemenea, dacă rezistența de izolație scade sub 1000 de megaohmi, integritatea dielectrică este compromisă. Lugao Power Co.,Ltd. recomandă o revizie majoră după 10.000 de operații mecanice sau atunci când diagnosticele predictive arată uzura contactului care depășește 80%. Maparea descărcării parțiale poate detecta, de asemenea, defectele interne înainte de defecțiunea catastrofală.

Întrebarea 3: De ce întreruptoarele de înaltă tensiune SF6 sunt încă utilizate pe scară largă în ciuda preocupărilor legate de mediu?

Răspuns: SF6 rămâne dominant, deoarece niciun alt gaz nu se potrivește cu combinația sa de rezistență dielectrică ridicată (de 3 ori mai mare decât cea a aerului la aceeași presiune), capacitate excelentă de stingere a arcului și conductivitate termică. Pentru tensiuni de peste 72,5 kV, SF6 oferă cea mai compactă și fiabilă soluție. Cu toate acestea, industria abordează potențialul ridicat de încălzire globală (GWP = 23.500) prin practici îmbunătățite de manipulare a gazelor: spartoarele moderne au rate de scurgere sub 0,1% pe an, iar programele de reciclare recaptură SF6 la sfârșitul vieții. Mai mult, noile alternative precum gazul g3 (amestec de fluoronitril) reduc GWP cu 98 la sută, menținând în același timp o performanță similară. Lugao Power Co.,Ltd. oferă acum un întrerupător de înaltă tensiune pregătit pentru g3 pentru proiecte sensibile din punct de vedere ecologic, dar pentru infrastructura existentă, SF6 cu monitorizare a scurgerilor rămâne cea mai practică alegere.

Întrebarea 4: Poate fi folosit un întrerupător de înaltă tensiune pentru comutarea sarcinii zilnic sau este doar pentru protecția împotriva erorilor?

Răspuns: Da, multe întreruptoare de înaltă tensiune sunt evaluate pentru comutarea zilnică a curentului de sarcină (clasa C2 sau mai mare). Cu toate acestea, comutarea frecventă a sarcinii provoacă uzura contactului din cauza arcului în timpul fiecărei operațiuni deschise, astfel încât întreruptoarele utilizate pentru comutarea zilnică (de exemplu, băncile de condensatoare sau comutarea reactoarelor) necesită rezistență electrică mai mare (clasa E2) și posibil rezistențe de pre-inserție pentru a limita supratensiunile. Pentru aplicațiile care necesită mii de operațiuni de comutare pe an, întrerupătoarele de vid sunt superioare datorită duratei de viață electrice extinse. Întrerupătorul de circuit de înaltă tensiune cu vid VUB din fabrica noastră este proiectat special pentru comutarea zilnică a până la 30.000 de operațiuni. Consultați întotdeauna clasa de funcționare a întrerupătorului și evitați utilizarea unui întrerupător de defecțiune general pentru comutarea frecventă a sarcinii, deoarece se va produce erodarea prematură a contactului.

Întrebarea 5: Ce proceduri de siguranță trebuie urmate înainte de a utiliza manual un întrerupător de înaltă tensiune într-o substație?

Răspuns: Înainte de orice operare manuală, urmați un protocol de siguranță în cinci pași: 1) Obțineți o comandă de comutare de la centrul de control și verificați poziția întreruptorului prin SCADA. 2) Deconectați circuitele locale de comandă și aplicați etichetarea de blocare a motorului de încărcare cu arc. 3) Verificați cu un detector de tensiune dacă ambele părți ale întreruptorului de înaltă tensiune sunt deconectate sau dacă întrerupătoarele sunt deschise. 4) Purtați EIP cu gradul de arc (costum cal/cm², ecran de protecție și mănuși cu tensiune nominală). 5) Folosiți o manivelă manuală de la distanță dacă întrerupătorul are un mâner de încărcare manuală, stând în lateral pentru a evita arcul electric. Nu ocoliți niciodată blocajele și nu încercați să forțați un întrerupător care prezintă rezistență mecanică. Lugao Power Co.,Ltd. furnizează un videoclip detaliat de siguranță cu fiecare livrare a întreruptorului de înaltă tensiune, întărind faptul că siguranța operatorului este primordială.

Concluzie: Consolidați rezistența rețelei dvs. cu întreruptoarele noastre de înaltă tensiune

Întreruptoarele de înaltă tensiune sunt apărătorii de primă linie ai rețelelor electrice, combinând acțiunea mecanică de mare viteză cu fizica sofisticată a stingerii arcului. De la prevenirea întreruperilor de curent în cascadă până la facilitarea integrării energiei regenerabile, rolul lor nu poate fi exagerat. După cum am detaliat, selecția corectă bazată pe parametrii nominali, cronometrarea de rutină și testele de rezistență la contact și înțelegerea tehnologiilor de stingere sunt practici esențiale. Lugao Power Co.,Ltd. a proiectat și a fabricat întreruptoare de înaltă tensiune timp de patru decenii, livrând peste 30.000 de unități pentru utilități și industrii din 50 de țări. Fabrica noastră folosește sudura robotizată, testarea scurgerilor SF6 până la 1e-6 mbarl/s și teste de acceptare din fabrică de asamblare completă conform standardelor IEC și ANSI.
