De ce standardele de siguranță electrică necesită unități principale inelare de înaltă calitate?

Rețelele de distribuție electrică se confruntă cu amenințări constante: scurtcircuite, supraîncărcări și uzura mediului. Standardele de siguranță precum IEC 62271-200 și IEEE C37.122 nu sunt linii directoare arbitrare – ele există pentru a preveni arcul electric, exploziile echipamentelor și întreruperile în cascadă. O unitate principală inelă (RMU) este nodul critic în distribuția secundară, controlând fluxul de putere și protejând transformatoarele din aval. RMU-urile de calitate scăzută cu izolație necorespunzătoare, mecanisme de operare slabe sau etanșare slabă nu pot rezista testelor riguroase cerute de aceste standarde. Când apare un arc intern sau persistă o defecțiune, un RMU neconform se poate rupe, eliberând gaze supraîncălzite și metal topit, punând în pericol personalul și distrugând bunurile. Astfel, codurile necesită în mod fără echivoc o inginerie robustă, rezistență dielectrică dovedită și capacități de apariție a erorilor/spărgerea - atribuie doar o calitate înaltă.Unitate principală Ringpoate garanta.

LaLugao Power Co.,Ltd., am asistat la modul în care ignorarea acestui principiu duce la eșecuri catastrofale. Deceniile noastre de experiență în producție confirmă că îndeplinirea standardelor de siguranță electrică este imposibilă fără materiale premium, asamblare de precizie și validare testată de tip. O unitate principală inelă autentică de înaltă calitate încorporează izolație cu gaz izolată cu SF6 sau ecologică, rezervoare din oțel inoxidabil și tehnologie de întrerupere cu vid. Aceste componente supraviețuiesc impulsurilor fulgerelor, temperaturilor extreme și supratensiunilor de comutare. În schimb, RMU-urile contrafăcute sau bugetare omit adesea clasificarea arcului intern (IAC) sau utilizează epoxidice reciclat care se fisurează sub ciclul termic. Pentru a atinge conformitatea cu clauzele AOR (accesibilitate, operabilitate, fiabilitate) ale codurilor de rețea moderne, utilitățile și instalațiile industriale trebuie să aprovizioneze RMU-uri din fabrici certificate. În acest articol, detaliem standardele specifice, mecanismele de defecțiune și de ce abordarea fabricii noastre asigură atât siguranță, cât și profitabilitate pe termen lung.

Cuprins

• 1. Care standarde internaționale de siguranță impun unități principale de înaltă calitate?
• 2. Cum contribuie unitățile principale ale inelului inferior la accidentele electrice și defecțiunile sistemului?
• 3. De ce fabrica noastră acordă prioritate producției avansate și testării pentru unitățile principale Ring?
• Rezumat: Legătura de neîntrerupt între standarde și RMU premium
• Întrebări frecvente (FAQ)

1. Care standarde internaționale de siguranță impun unități principale de înaltă calitate?

Reperul global pentru aparatele de comutare și echipamentele de comandă cu carcasă metalică esteIEC 62271-200. Acest standard definește cerințele pentru tensiunea nominală, nivelurile de izolație, limitele de creștere a temperaturii și clasificarea arcului intern (IAC). În special, pentru unitățile principale de inel, se aplică clauze suplimentare din IEC 62271-103 (comutatoare de sarcină) și codurile rețelei locale. Conformitatea nu este opțională: orice RMU utilizată în rețelele publice sau industriale trebuie să fie supusă unor teste de tip, inclusiv rezistența la tensiune dielectrică, curentul de rezistență de scurtă durată și rezistența mecanică. O unitate principală Ring de înaltă calitate trece aceste teste cu marje largi. De exemplu, unitățile fabricii noastre ating o rezistență la frecvența de alimentare de 42 kV pentru sistemele de 12 kV, cu mult peste linia de bază de 28 kV cerută de multe utilități. Mai jos sunt standardele critice și cerințele lor privind construcția RMU:

• IEC 62271-200 (Ed.2.0):Necesită clasificarea arcului intern IAC AFLR (laterale accesibile, față, spate, presiune joasă). Numai RMU-urile cu carcase ranforsate, canale de reducere a presiunii și elemente de fixare rezistente la arc pot revendica IAC.
• IEC 62271-100:Se aplică funcției de întrerupător dacă RMU include un întrerupător; necesită capacități de apariție/eliminare a erorilor de până la 20kA/1s sau mai mult.
• IEC 60529 (evaluări IP):Cere cel puțin IP3X pentru interior și IP54/IP67 pentru exterior. RMU-urile de înaltă calitate utilizează rezervoare sudate cu laser și inele O dublu-etanșe pentru a menține integritatea gazului timp de 30 de ani.
• IEEE C37.20.3 (America de Nord):Accentuează ratingurile de închidere a erorilor și testele de supratensiune. O unitate principală cu inel premium trebuie să supraviețuiască 95 kV BIL (nivel de impuls de bază) pentru clasa de 15 kV.
• Codurile rețelei locale (de exemplu, ENA TS 41-36 în Marea Britanie, VDE 0670 în Germania):Adăugați adesea rezistență la coroziune, funcționare la temperatură scăzută și rezistență la seism. Fabrica noastră proiectează RMU-uri cu interval de mediu de la -25°C la +50°C.

De ce forțează acest lucru la alegerea componentelor de înaltă calitate? Luați în considerare testul dielectric: un RMU standard de 12 kV trebuie să susțină 28 kV rms timp de 1 minut fără flashover. RMU ieftine cu goluri în rășină turnată sau cu spații libere inadecvate eșuează în mod imprevizibil. Mai mult decât atât, testarea arcului intern simulează o defecțiune de 20kA timp de 1 secundă în interiorul rezervorului — numai construcția robustă (oțel inoxidabil de 3 mm, compartimente pentru cabluri securizate) previne ruperea.Lugao Power Co.,Ltd.efectuează aceste teste de tip în laboratoare independente, certificând fiecare proiect. Fără acest pedigree, operatorii riscă să piardă certificarea de siguranță și răspunderile legale. În rezumat, fiecare standard de siguranță necesită în mod explicit sau implicit materiale de înaltă calitate, control riguros al producției și verificare de la terți - trăsături care separă unitățile principale Ring fiabile de contrafăcute periculoase.

În plus, creșterea rețelelor inteligente și a generației distribuite pune un nou stres asupra coordonării izolației RMU. Standardele necesită acum o monitorizare îmbunătățită a descărcării parțiale (<10pC). Fabrica noastră integrează senzori PD încorporați, dar numai dacă structura de bază a RMU este turnată cu precizie. Unitățile substandard produc niveluri ridicate de PD din prima zi, accelerând defectarea izolației. Astfel, standardele de siguranță sunt efectiv un filtru de calitate: ele impun o inginerie de înaltă calitate pentru orice unitate principală Ring instalată legal. Pentru specificatorii de proiecte, aprovizionarea de la un producător conform, cum ar fi unitatea noastră, asigură o funcționare pe viitor și aprobarea asigurării.

2. Cum contribuie unitățile principale ale inelului inferior la accidentele electrice și defecțiunile sistemului?

Incidentele de siguranță electrică apar rareori spontan – sunt rezultatul final al defectelor acumulate și al comenzilor rapide de proiectare. Când este instalată o unitate principală Ring de calitate scăzută, apar mai multe căi de defecțiune. Cea mai comună este defecțiunea dielectrică cauzată de pătrunderea umidității. RMU-urile cu etanșare necorespunzătoare sau flanșe cu o singură garnitură permit umidității să intre în compartimentul SF6 sau izolat cu aer. Odată ce punctul de rouă intern depășește -10°C, apar fulgerări între izolatorii solidi. Am investigat cazuri în care un RMU vechi de 6 luni a explodat din cauza scurgerii epoxidice, rănind personalul de întreținere. Un alt scenariu implică o evaluare inadecvată a rezistenței pe timp scurt: un scurtcircuit în aval consumă 16kA timp de 0,5 secunde, dar barele din interiorul unui RMU fals sunt subdimensionate (doar 40x5mm față de 80x10mm necesar). Forțele electromagnetice rezultate îndoaie barele, provocând defecțiuni între fază și incendiu. Să defalcăm pericolele distincte:

• Explozie cu arc electric:Carcasele de calitate scăzută nu au clapete interne de relief. Presiunea crește la 10 bari, explodând ușa cu o viteză de schij care depășește 200 m/s. Standardele necesită rating IAC pentru a evita acest lucru; RMU-urile de înaltă calitate din fabrica noastră au coșuri de evacuare a presiunii și de stingere a flăcării calculate.
• Eșecuri la sudarea contactului și la comutare:Întrerupătoarele de sarcină inelului unității principale trebuie să întrerupă 630A sau chiar 1250A. Contactele inferioare argint-tungsten sau mecanismele slabe ale arcului provoacă sudarea sau restrângerea contactului. Acest lucru duce la arcuri susținute, arderea aparatului de distribuție și, eventual, aprinderea cablurilor din apropiere.
• Pierderea izolației cu gaze:Pentru RMU-uri izolate cu SF6, o scurgere de orificii (obișnuită în rezervoarele slab sudate) reduce presiunea. La 0,8 bar absolut (nominal 1,4 bar), nivelul de izolație scade cu 30%, iar o supratensiune de comutare poate perfora golul. Supapele de reținere de pe kiturile de reumplere lipsesc în unitățile ieftine, provocând emisii treptate.
• Eșecuri la terminarea cablului:Punctele de testare a cablurilor integrate și conurile de tensiune sunt prelucrate prost în RMU-uri de calitate scăzută. Gradienții mari de câmp electric provoacă urmărirea de-a lungul bucșei, ducând în cele din urmă la o defecțiune la pământ.

Datele din lumea reală de la CIGRE arată că 43% dintre defecțiunile aparatelor de comutare provin din izolație sau mecanisme de funcționare defecte. Când apare o astfel de defecțiune într-o unitate principală inelă, costurile de reparație depășesc adesea bugetul economisit inițial cu un factor de 10. În plus, standardele de siguranță necesită întreținere periodică (termografie, măsurarea rezistenței de contact). Cu toate acestea, RMU-urile de calitate scăzută se degradează atât de repede încât chiar și verificările bianuale nu pot preveni eșecul. Fabrica noastră construiește RMU-uri cu rulmenți auto-lubrifianți și bare colectoare placate cu argint, asigurând o rezistență mecanică de 5000 de operații (dublu față de standardul 2000). Aceasta este o investiție directă în siguranță.

În plus, ansamblul unității principale inelare de calitate scăzută nu are bariere de fază adecvate. În timpul unei defecțiuni a cablului, plasma arcului se poate propaga la unitățile funcționale adiacente, distrugând întregul panou RMU - un fenomen cunoscut sub numele de „propagare a arcului”. Modelele premium, precum cele de la Lugao Power Co.,Ltd., includ pereți despărțitori rezistenți la arc și bariere metalice între compartimentul pentru cabluri și compartimentul pentru bare colectoare. În rezumat, RMU-urile inferioare încalcă direct mai multe paragrafe din IEC 62271-200, iar prețul neconformității este măsurat în vieți umane și întreruperea activității. Pentru orice proiect conștient de siguranță, selectarea unei Unități Principale Ring de înaltă calitate nu este un cost; este singura strategie acceptabilă de diminuare a riscurilor.

3. De ce fabrica noastră acordă prioritate producției avansate și testării pentru unitățile principale Ring?

LaLugao Power Co.,Ltd., operăm o unitate de producție de ultimă generație în care fiecare unitate principală Ring este supusă unui control riguros de calitate de la capăt la capăt. Motto-ul fabricii noastre este „standardele sunt podeaua, nu tavanul”. Am investit în detectoare de scurgeri SF6 complet automatizate, sudare robotică pentru carcase din oțel inoxidabil și laboratoare de descărcare parțială de înaltă tensiune. Acest angajament decurge din înțelegerea că siguranța nu poate fi o idee ulterioară. Mai jos, prezentăm principalele procese de producție și testare care asigură că fiecare RMU depășește standardele de siguranță electrică. Procesul nostru transparent creează încredere în rândul utilităților, contractorilor EPC și dezvoltatorilor de energie regenerabilă.

Selecția materialului și validarea designului:Folosim numai cupru de înaltă calitate (puritate minimă de 99,9%), oțel inoxidabil 304L (grosime de 2,5 mm pentru interior, 3,0 mm pentru exterior) și rășină epoxidică de calitate VO pentru bucșe. Fiecare lot de materiale primite este testat pentru conductivitate și rezistență la tracțiune. Designul unității noastre principale cu inel încorporează etanșări triple pe arborele de operare și manometre pentru monitorizarea gazului sub tensiune. Coordonarea izolației este verificată prin simularea câmpului electrostatic 3D, eliminând orice margini ascuțite.

Procese pe linia de asamblare:Fabrica noastră angajează tehnicieni calificați, instruiți în procedurile DIN EN ISO 9001. Asamblarea fiecărei Unități Principale Ring implică cinci stații dedicate: 1) fabricarea rezervorului cu test de scurgere prin spectrometrie de masă cu heliu (<1×10⁻⁶ mbar·l/s), 2) montarea întrerupătorului și a barelor colectoare cu șuruburi controlate de cuplu, 3) asamblarea mecanismului și lubrifierea, 4) asamblarea finală și interblocarea cutiilor de cabluri, cutii de testare și performanță. La fiecare stație, sunt înregistrate citirile digitale ale cuplului și jurnalele de presiune a gazului. Această trasabilitate este garanția noastră.

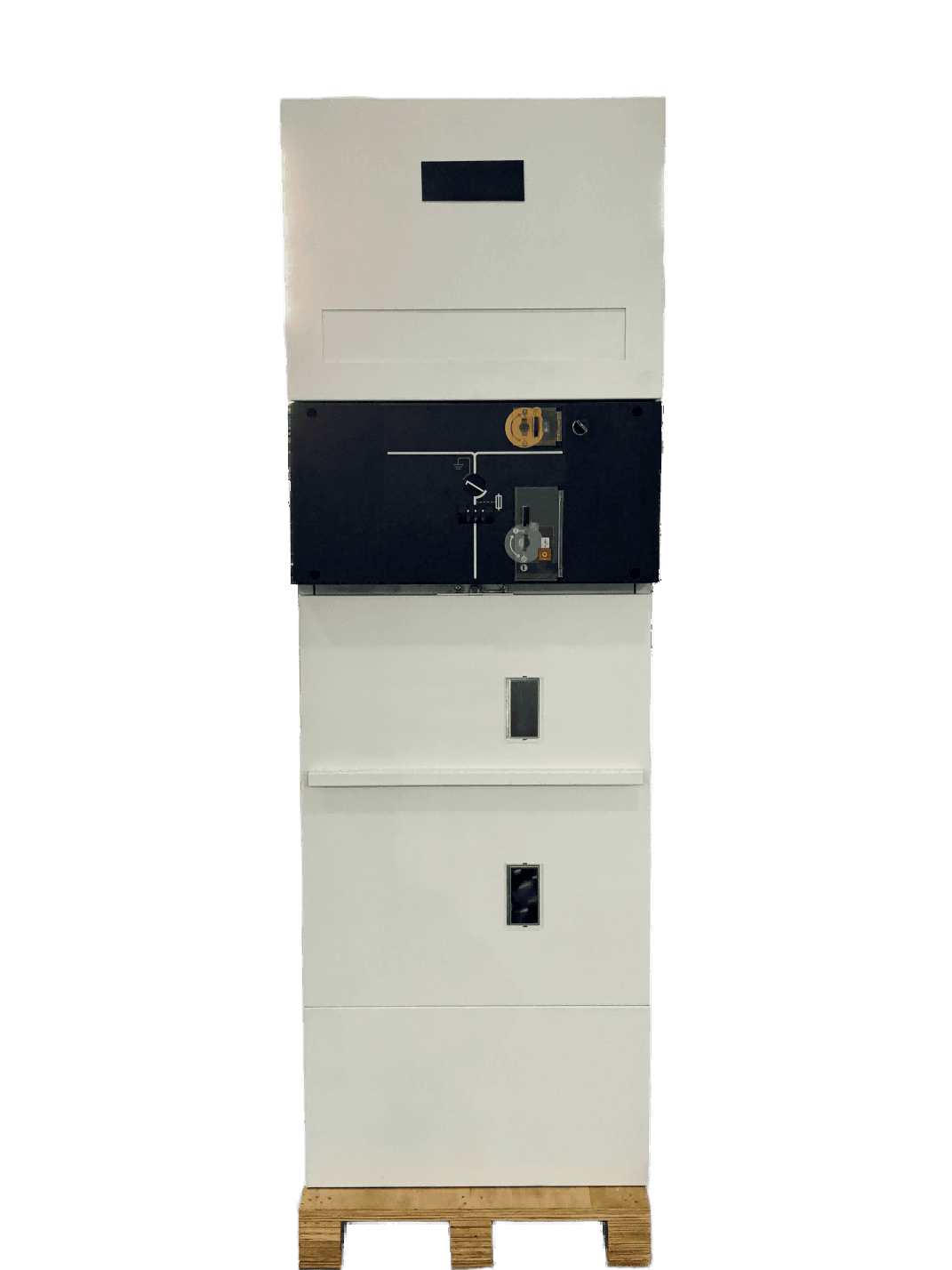

Acum, uitați-vă la parametrii electrici cheie ai celei mai vândute serii noastre de unități principale inelare 12kV/24kV (modelul LGU-RMU-24). Aceste numere demonstrează marja de calitate față de cerințele de bază:

Fabrica noastră implementează teste de rutină 100% conform IEC 62271-200, inclusiv: test de tensiune de putere-frecvență, măsurare a descărcării parțiale (≤5pC la 1,2Ur), măsurare a rezistenței de contact (≤40 µΩ pentru circuitul principal), test de etanșeitate la gaz, test de funcționare mecanică (5 cicluri complete). În plus, unitățile de probă sunt supuse ciclului termic (-25°C până la +70°C) și testelor de scurtcircuit la laboratoarele KEMA/CESI. Cu acest nivel de calitate, unitatea noastră principală Ring nu numai că satisface, dar depășește așteptările inspectorilor de siguranță și ale operatorilor de rețea. Clienții care ne aleg reduc costurile totale de proprietate eliminând întreruperile neplanificate și procesele. Abordarea noastră centrată pe client, combinată cu asistența post-vânzare locală, ne face partenerul preferat pentru proiectele de infrastructură din Europa, Asia și America. Până în prezent, fabrica noastră a livrat mai mult de 15.000 de unități fără o singură leziune cauzată de arcul intern. Aceasta este puterea calității fără compromisuri.

Rezumat: Legătura de neîntrerupt între standarde și RMU premium

Standardele de siguranță electrică există deoarece electricitatea, atunci când este necontrolată, este letală. Ei solicită parametri de performanță specifici - rezistența dielectrică, limitarea arcului, producerea/ruperea defecțiunilor și rezistența mecanică. Doar o unitate principală Ring de înaltă calitate poate îndeplini aceste valori în mod fiabil de-a lungul deceniilor de funcționare. Din experiența fabricii noastre, prima inițială a unui RMU certificat este marginală în comparație cu costul unui singur accident, care include amenzi de reglementare, reclamații medicale, întreruperi ale producției și daune reputației. Am demonstrat că aplicarea consecventă a IEC 62271-200, combinată cu excelența în producție laLugao, oferă RMU-uri care protejează atât personalul, cât și activele. Indiferent dacă operați un centru de date, un parc eolian sau o substație de utilități, solicitarea unei unități principale Ring de înaltă calitate nu este o opțiune - este nucleul strategiei dumneavoastră de siguranță. Amintiți-vă: comenzile rapide luate astăzi devin incidentele de mâine. Alegeți calitatea, alegeți conformitatea și colaborați cu un producător care acordă prioritate siguranței vieții înainte de toate.

Întrebări frecvente (FAQ)

Întrebarea 1: De ce standardele de siguranță electrică necesită în mod specific clasificarea arcului intern (IAC) pentru unitățile principale cu inel?

Răspuns: Clasificarea arcului intern (IAC) este obligatorie deoarece un RMU poate prezenta o defecțiune internă din cauza, de exemplu, defecțiunii izolației sau erorii operatorului. Fără o incintă clasificată IAC, creșterea presiunii dintr-un arc poate rupe rezervorul, eliberând plasmă la temperaturi care depășesc 10.000°C. Standardele precum IEC 62271-200 cer ca IAC AFLR să se asigure că ușile și capacele rămân blocate, gazele fierbinți sunt direcționate către zone sigure și nicio piesă nu este ejectată. O unitate principală inelă de înaltă calitate dintr-o fabrică certificată este supusă testării arcului la scară completă pentru a dovedi această capacitate. Unitățile de calitate scăzută nu au etichetare IAC, ceea ce înseamnă că oferă zero protecție personalului. Investiția într-un RMU certificat de IAC este singura modalitate de a respecta reglementările privind siguranța la locul de muncă (de exemplu, NFPA 70E).

Întrebarea 2: Cum pot identifica vizual o unitate principală Ring de calitate scăzută care poate eșua standardele de siguranță?

Răspuns: Semnalele roșii vizuale cheie includ: foi subțiri ale carcasei (sub 1,5 mm pentru oțel inoxidabil), coroane de sudură neregulate, lipsa orificiilor de aerisire vizibile de eliberare a presiunii, indicator de densitate a gazului neoriginal (sau fără indicator) și absența unei etichete de testare a tipului. În plus, RMU-urile de calitate scăzută au adesea mecanisme de operare din plastic în loc de oțel și lipsesc sisteme de interblocare pentru a preveni accesul la piesele sub tensiune. La fabrica noastră, fiecare unitate principală Ring poartă un număr de serie cu certificate de testare. Dacă un furnizor nu poate produce rapoarte de testare de tip IEC sau videoclipuri cu arcul intern, considerați că acea unitate nu este conformă. Solicitați întotdeauna documentația de testare de la terți înainte de cumpărare.

Întrebarea 3: Întreținerea regulată compensează cumpărarea unei unități principale Ring de calitate scăzută în locul uneia premium?

Răspuns: Nu. Deși întreținerea este vitală, aceasta nu poate remedia defecțiunile fundamentale de proiectare. O unitate principală cu inel de calitate scăzută poate avea distanțe de izolație insuficiente, contacte cu pipături sau micro-scurgeri în sistemul de gaz - probleme care nu pot fi corectate prin curățare sau strângere periodică. Standardele impun că echipamentul trebuie să fie sigur de la început. De fapt, încercările excesive de întreținere asupra unui RMU substandard pot introduce riscuri suplimentare, cum ar fi îndepărtarea firelor sau alinierea greșită a contactelor. În schimb, RMU-urile de înaltă calitate ale fabricii noastre sunt proiectate pentru o funcționare „fără întreținere” timp de 10-15 ani, în afară de inspecțiile vizuale. Investiția în calitate reduce drastic costul ciclului de viață și asigură conformitatea inerentă.

Întrebarea 4: Ce teste specifice demonstrează că o unitate principală Ring îndeplinește standarde înalte de siguranță?

Răspuns: Testele obligatorii de tip conform IEC 62271-200 includ: teste dielectrice (frecvența puterii și impulsul fulgerului), testul de creștere a temperaturii la curent nominal, test de rezistență de scurtă durată și de vârf la curent, test de arc intern (IAC), test de anduranță mecanică (de exemplu, 2000 operațiuni pentru comutatoarele de sarcină) și verificarea gradului de protecție (IP). În plus, testele de rutină din fabrică pentru fiecare unitate constau în rezistența la tensiunea de frecvență a puterii, măsurarea descărcării parțiale, rezistența de contact, etanșeitatea la gaz și verificările funcționării mecanice. La Lugao Power Co.,Ltd., unitatea noastră principală inelă este supusă tuturor acestor teste plus îmbătrânirea seismică și climatică opțională. Dacă vreun test eșuează, proiectul este respins. Doar după trecerea acestora putem marca legal unitatea ca fiind conformă.

Întrebarea 5: De ce ar trebui un inginer de proiect să specifice Lugao Power Co.,Ltd. ca furnizor de unități principale Ring de înaltă calitate?

Răspuns: Lugao Power Co.,Ltd. combină peste 20 de ani de experiență în fabricarea aparatelor de comutare cu instalații interne de testare a tipului și certificări internaționale (KEMA, CE, TUV). Unitatea noastră principală Ring oferă parametri superiori (BIL mai mare, PD mai scăzut, rata de scurgere mai mică) în comparație cu alternativele bugetare. Oferim documentație completă, trasabilitate și o echipă de asistență tehnică dedicată. În plus, controlul de calitate al fabricii noastre include detectarea scurgerilor de heliu 100% și testarea de descărcare parțială pe fiecare unitate. Specificându-ne, inginerii reduc răspunderea, asigură conformitatea cu codul rețelei și obțin un produs care durează 30 de ani. Solicitați o cotație sau o evaluare a unui eșantion pentru a vedea direct diferența de calitate – contactați echipa noastră pentru soluții specifice proiectului și consultanță tehnică gratuită. Siguranța dumneavoastră este treaba noastră.
