SM6 SF6 Aparatură electrică compactă RMU cu incintă metalică izolată cu gaz

Aparatul de comutare compact RMU cu incintă metalică LGSM6 SF6 izolat cu gaz folosește gazul SF6 ca mediu izolator, oferind avantaje precum structură compactă, funcționare fără întreținere și fiabilitate ridicată. Lugao posedă tehnologie avansată de cercetare și dezvoltare și linii de producție complet automatizate, asigurând o calitate ridicată a produsului. LGSM6 a fost exportat în Asia de Sud-Est, Europa și alte regiuni, cu vânzări anuale de peste 5.000 de unități. Este menținut un inventar suficient pentru a sprijini livrarea rapidă.

Trimite o anchetă

Descriere produs

Aparatul de comutare compact RMU cu inchis metalic SM6 SF6 izolat cu gaz este acest lucru cu aparatul de comutare, știți, un RMU compact care este izolat cu gaz SF6 și metal închis. Este un tip mai nou, care folosește un comutator de sarcină SF6 ca parte principală pentru comutare. În interior, etanșează lucrurile importante precum întrerupătorul de circuit, comutatorul de sarcină și deconectatorul, toate într-o cutie de oțel inoxidabil plină cu acel gaz SF6. Această configurație îl face să funcționeze fiabil și menține oamenii în siguranță, plus că nu necesită deloc întreținere. Aceasta este una dintre cele mai bune părți ale acesteia. Puteți alege bare extensibile cu el, ceea ce vă permite să combinați lucrurile așa cum doriți pentru o modularitate deplină. Aceste bare colectoare sunt extinse, dar rămân izolate și ecranate în siguranță. Au dimensiuni mici, funcționează flexibil, au o interblocare bună, astfel încât nimic nu merge prost, iar instalarea lor este destul de simplă. În general, ajută la economisirea multor spațiu în locuri precum camerele de distribuție sau stațiile de transformare. Se potrivește diferitelor situații și de ce au nevoie utilizatorii.

Principalii parametri tehnici

Nu.	Articol		Unitate	Parametrii
1	Tensiune nominală		kV	12	24	36	40.5
2	Curent nominal		A	630/1250
3	Frecvența nominală		Hz	50/60
4	Tensiune de rezistență la frecvența de putere de 1 minut	Valoarea totală	kV	42	55	80	95
		Punct de întrerupere		48	65	95	110
5	Tensiune de rezistență la impuls fulger	Valoarea totală	kV	75	125/150	170	95
		Punct de întrerupere		85	150/160	185	215
6	Curent nominal de rezistență de scurtă durată	Circuitul principal	kA	25/2s
		Circuitul de împământare		25/2s
7	Curent nominal de vârf de rezistență		kA	63			50
8	Curent nominal de transfer		A	1300~1700
9	Sarcina nominală curent de rupere de închidere		A	630
10	Curent nominal de rupere de încărcare a cablului		A	50/10
11	Curentul de rupere a transformatorului neîncărcat		A	20
12	Curent de rupere a erorii de împământare de încărcare a cablului		A	100			80
13	Curent nominal de rupere de scurtcircuit		kA	20
14	Curent nominal de închidere în scurtcircuit		kA	63			50
15	Clasa de protectie			IP3X
16	Durata de viață a comutatorului de sarcină		Timp	5000
17	Durată de viață a comutatorului de împământare		Timp	5000

Schema tipică:

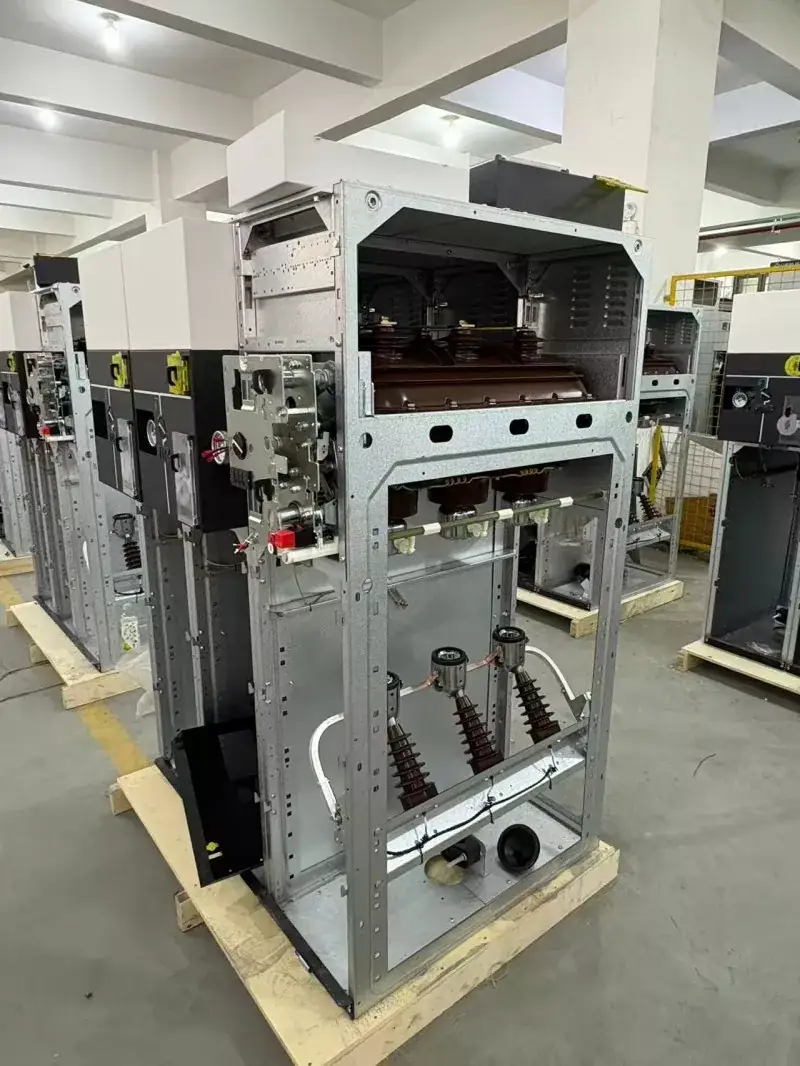

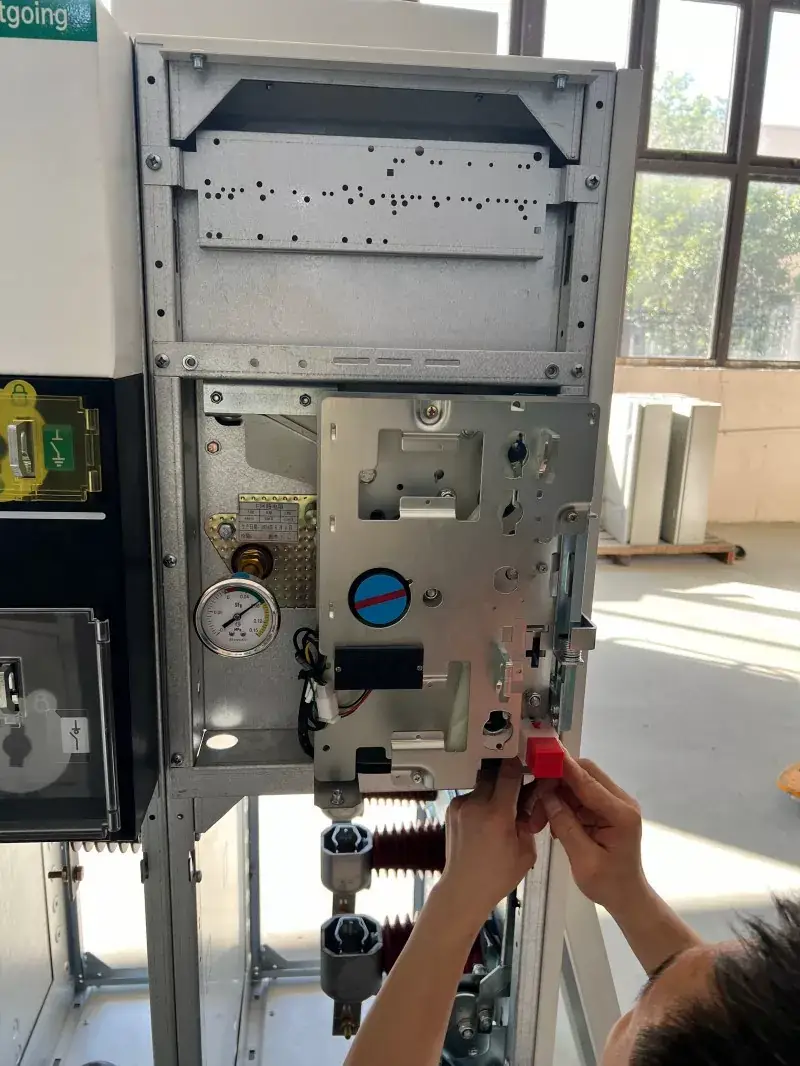

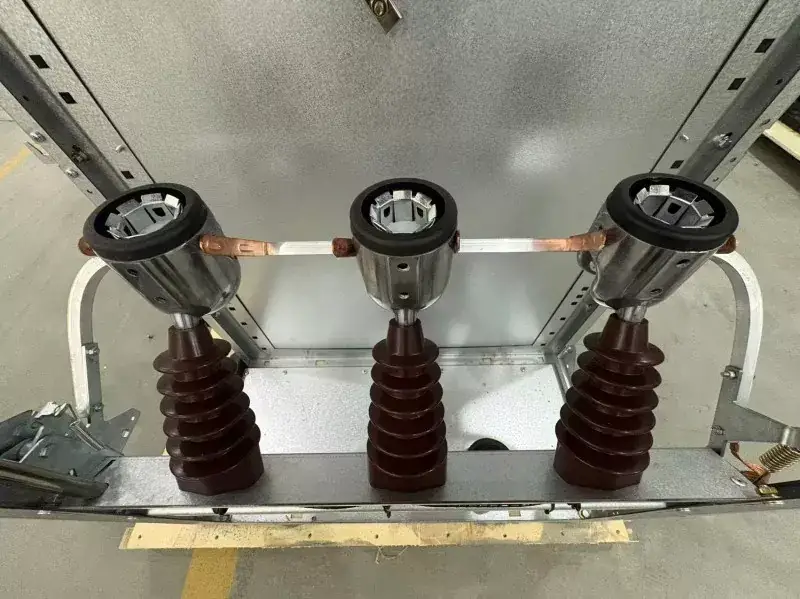

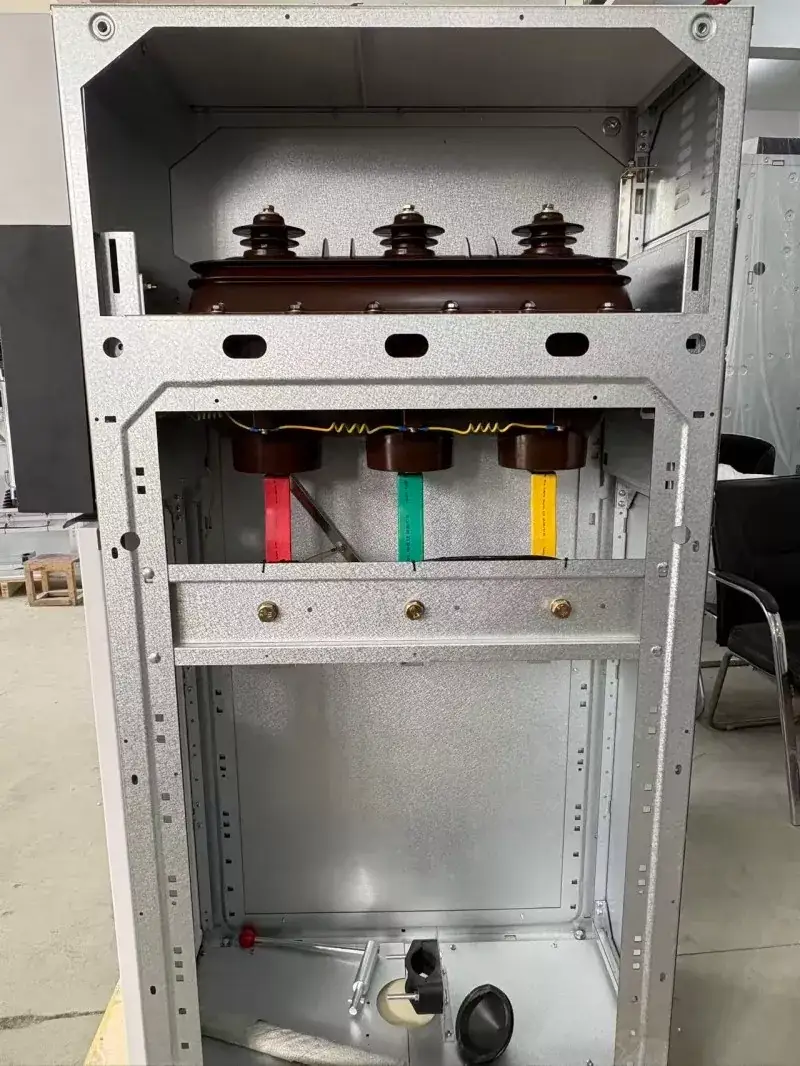

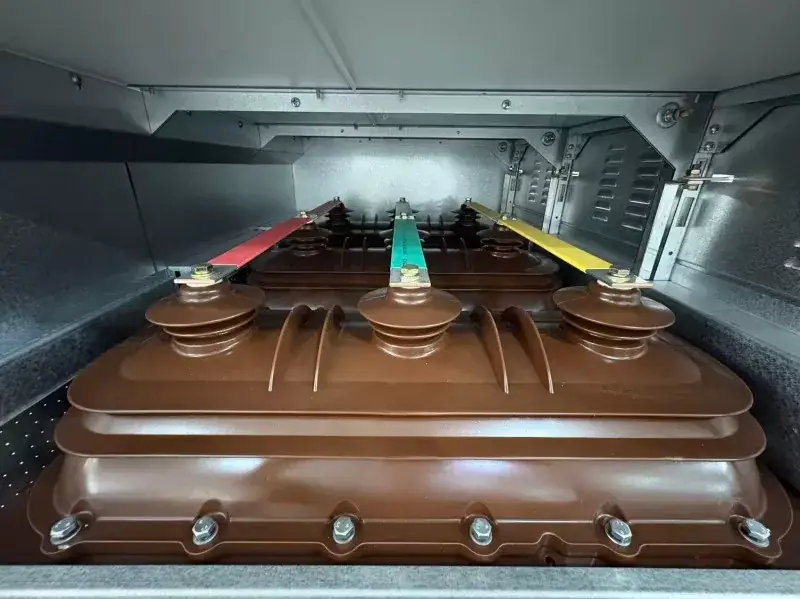

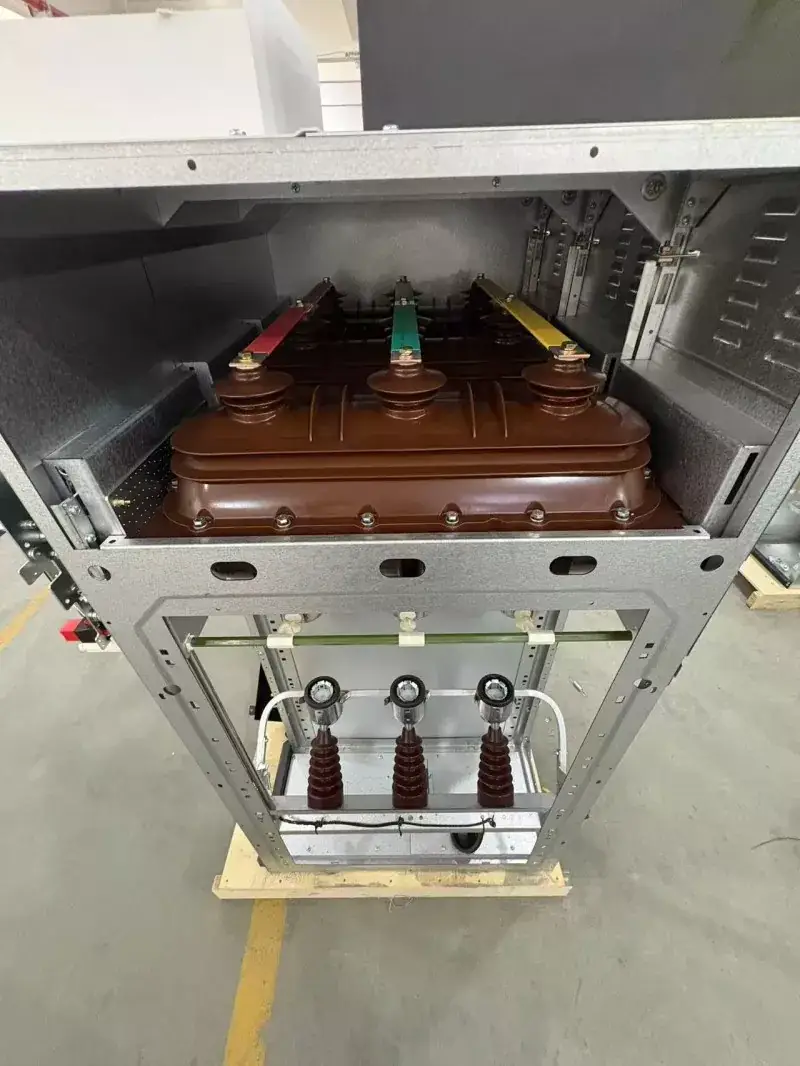

Fotografiere din fabrică:

De ce să alegeți LGSM6 RMU

1. Design complet etanșat: camera de gaz a aparatului de distribuție compact RMU cu izolare cu gaz SM6 SF6 este sudată cu laser pentru a asigura performanțe de etanșare fiabile. Folosind proprietățile excelente de izolație și de stingere a arcului ale gazului SF6, distanțele de izolație fază-fază și fază-sol sunt reduse semnificativ, iar presiunea scăzută a gazului îl face insensibil la schimbările de temperatură.

2. Design comutator cu trei poziții: Acest comutator de încărcare/deconectare integrează trei poziții: închis, deschis și împământat. Designul contactului rotativ mobil oferă o operare simplă și intuitivă, iar vizibilitatea punctului de rupere este clar vizibilă prin fereastra de observare, îndeplinind cerințele de siguranță pentru întreținere. O interblocare mecanică completă între cele trei poziții elimină posibilitatea unei funcționări greșite.

3. Modularitate și extindere ridicate: Modulele pot fi combinate și extinse în mod arbitrar prin bare colectoare cu izolare solidă sau conectori dedicati, potrivite pentru linii terminale simple, precum și sisteme complexe de alimentare a rețelei inelare. Toate unitățile au și interfețe rezervate pentru funcționare electrică și automatizare.

4. Nivel de protecție ultra-înalt: întreaga carcasă a dulapului atinge un grad de protecție IP3X sau IP4X. Echipat cu un dispozitiv de interblocare mecanic cuprinzător, asigură siguranța personalului și a echipamentului. Dulapul este echipat cu un canal de eliberare a presiunii pentru a elibera presiunea într-un mod țintit.

Întrebări frecvente

• Acest tip de SM6 SF6 cu izolare cu gaz compact RMU cu carcasă metalică necesită întreținere regulată?

Nu. Deoarece toate piesele sub tensiune sunt sigilate într-o cameră din oțel inoxidabil umplută cu gaz SF6, acestea sunt complet izolate de contaminanții externi, umiditate și oxidare. Funcționarea de rutină necesită doar verificarea mișcărilor mecanice ale casetei de control și a citirilor instrumentului pentru funcționarea corectă.

•Există suficient spațiu pentru conexiunile prin cablu? Instalarea este ușoară?

Lugao a optimizat aspectul compartimentului pentru cabluri, oferind spațiu amplu pentru conexiunile cablurilor, facilitând fabricarea terminațiilor cablurilor și instalarea firelor de împământare.

• Cât durează durata de viață a produsului?

În condiții normale de funcționare, durata de viață proiectată a produsului este în general de până la 30 de ani. Cutiile de gaz din oțel inoxidabil au o rezistență puternică la coroziune, iar durata de viață mecanică a comutatorului principal (cum ar fi un comutator de sarcină) poate ajunge de obicei la mai mult de 5.000 de cicluri.

•Compania dumneavoastră are stoc disponibile? Care este timpul de livrare?

Comenzile regulate pot fi expediate în aproximativ 15 zile lucrătoare. Soluțiile speciale personalizate (cum ar fi curent ridicat, tensiune non-standard) necesită în general 15-30 de zile.
