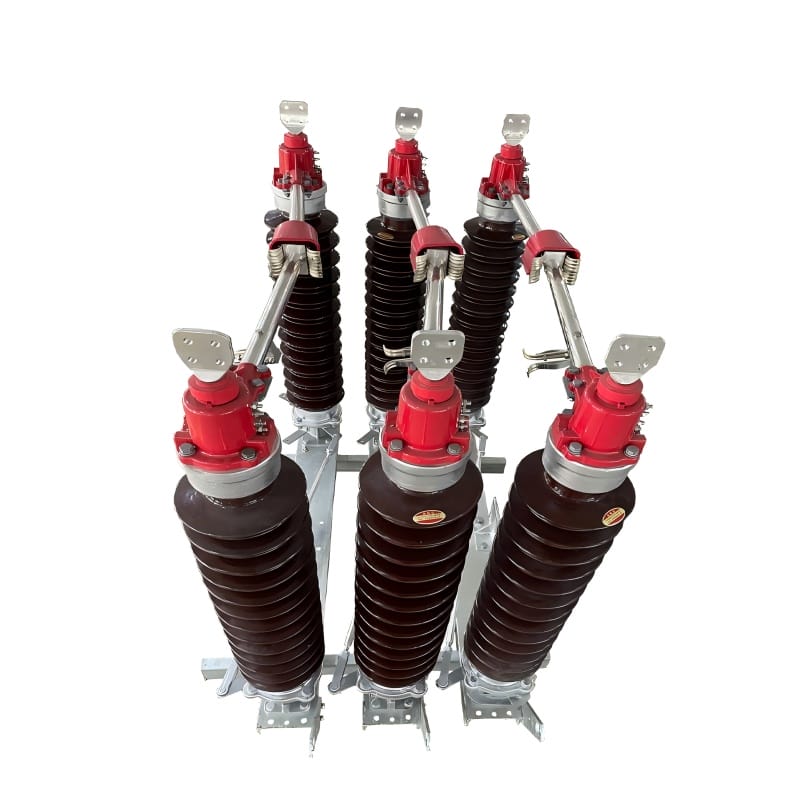

Seria GW4 110KV 150KV Separator electric de înaltă tensiune în aer liber

Întrerupătoarele electrice de deconectare electrice de înaltă tensiune de la Lugao din seria GW4 110KV 150KV sunt ușor de operat, instalat și întreținut. Sunt folosite pentru a conecta sau deconecta circuite de înaltă tensiune sub sarcină. Ele pot fi, de asemenea, utilizate în scenarii precum izolarea liniilor de intrare și de ieșire la substații. Lugao are capacitatea de a le produce rapid în masă pentru a satisface nevoile clienților.

Model:GW4

Trimite o anchetă

Descriere produs

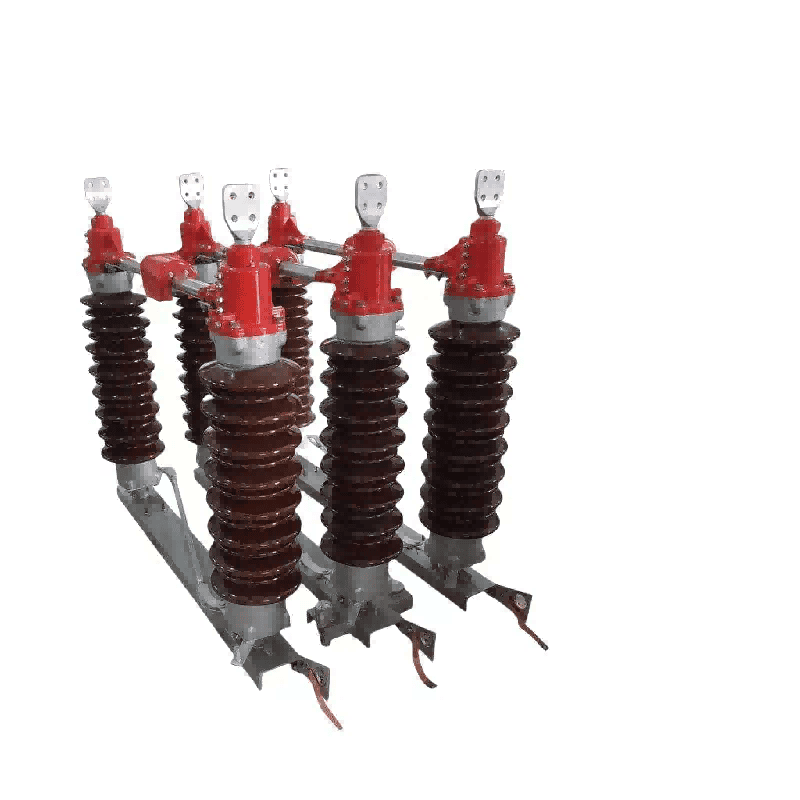

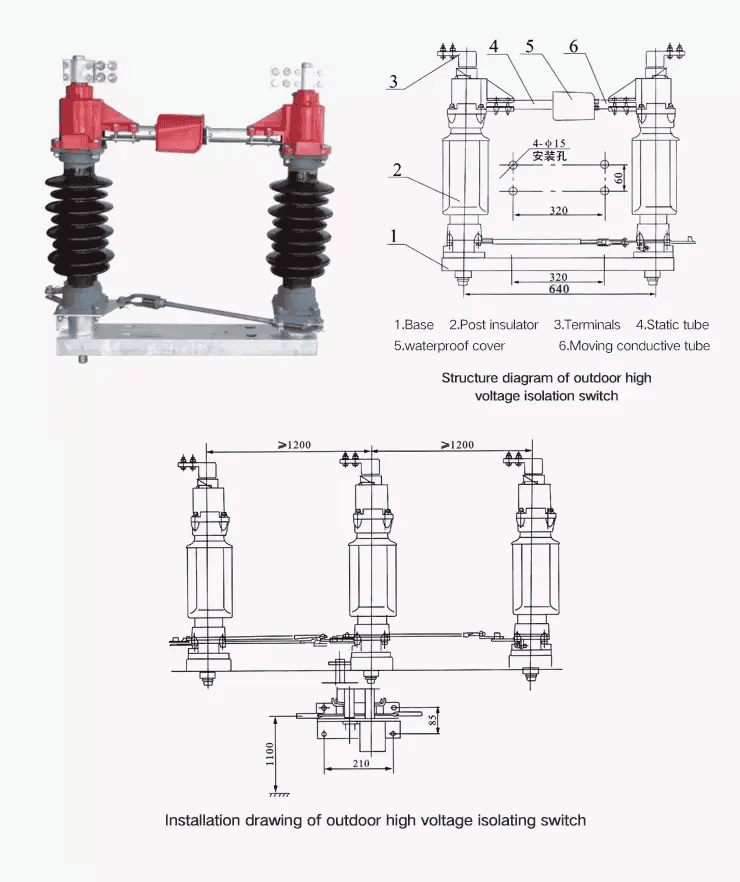

Seria GW4 110KV 150KV de la Lugao, întrerupător electric de înaltă tensiune pentru exterior, are o structură rotativă orizontală cu două coloane, care permite operațiunile de deschidere și închidere prin rotație orizontală. Operatorii pot stăpâni cu ușurință comutatorul fără proceduri complexe. Disponibil cu funcționare electrică sau manuală, vine în trei configurații diferite: fără împământare, cu împământare simplă și împământare dublă. Poate fi integrat cu un întrerupător de împământare cu contact static pentru o siguranță sporită. Este ideal pentru utilizare în aer liber și poate funcționa chiar și pe vreme nefavorabilă. Firul de cupru împletit conectează bornele la componentele din aliaj de aluminiu, oferind o rezistență excelentă la oxidare.

Seria GW4 este disponibilă într-o varietate de tensiuni. Vă rugăm să contactați Lugao pentru configurația adecvată pentru aplicația dvs.

Mediul de operare

1. Temperatura mediului: -30°C-+40°C;

2. Altitudine: nu mai mult de 2000m (pot fi furnizate produse cu cerințe speciale);

3. Viteza vântului: nu mai mult de 34m/s;

4. Locul de instalare trebuie să fie lipsit de substanțe inflamabile, pericole de explozie, coroziune chimică și vibrații severe;

5. Nivelul de poluare al izolatorului stâlpului: tipul comun este nivelul 0, iar tipul antipoluare este nivelul II.

Parametrii tehnici

Proiect	Descriere
Tensiune nominală	145kV
Curent nominal	2000A
Curent nominal de vârf de rezistență	100kA
3s Valoare efectivă a curentului de rezistență pe timp scurt	40kA
Frecvența nominală	50 Hz
Forța de tracțiune nominală terminală	Longitudinal	1000N
	Orizontală	750N
	Vertical	1000N
Nivel de izolare nominal	Valoarea efectivă a tensiunii de rezistență a frecvenței de putere de scurtă durată	La pământ	275kV
		Peste Break	315kV
	Valoarea de vârf a tensiunii de rezistență la impulsul fulgerului	La pământ	650kV
		Peste Break	750kV
Suportă raportul de curgere a izolatorului	III	25 mm/kV
	IV	31 mm/kV
Suport izolator Sarcină de rupere anti-îndoire	6000N
Viața mecanică	De 3000 de ori
Greutate o singură lovitură	300 kg
Curent de comutare de deschidere și închidere	1600
Întrerupător de masă Test de capacitate de comutare a curentului inductiv	Compatibilitate electromagnetică	Curent inductiv nominal: 80A
		Tensiune inductivă nominală: 2 kV
	Compatibilitate statică	Curent inductiv nominal: 2A
		Tensiune inductivă nominală: 6 kV
