Seria GW4 220kv Întrerupător de izolare pentru rupere de sarcină în aer liber

Întrerupătoarele de izolare pentru rupere de sarcină pentru exterior, seria GW4 de 220 kv de la LUGAO sunt separatoare rotative orizontale, cu două coloane, potrivite pentru medii exterioare, având rezistență mecanică ridicată și rezistență excelentă la coroziune. Aceste separatoare de 220 kV sunt utilizate în principal pentru izolarea laterală de înaltă tensiune în stații. În timpul inspecției sau întreținerii, deconectatorul creează o întrerupere izolată cu aer, asigurând separarea fizică a echipamentului izolat de sistemul alimentat. Ele pot fi utilizate și cu un întrerupător de împământare pentru blocare de siguranță.

Model:GW4

Trimite o anchetă

Descriere produs

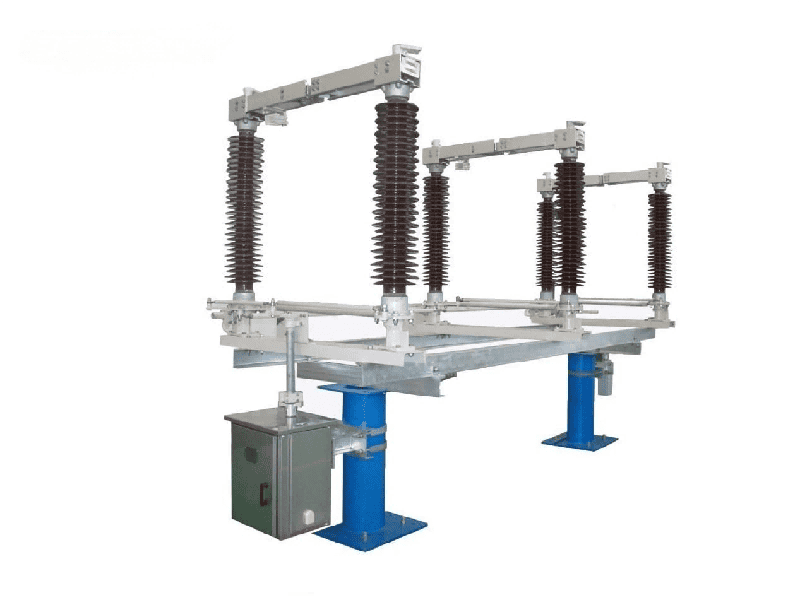

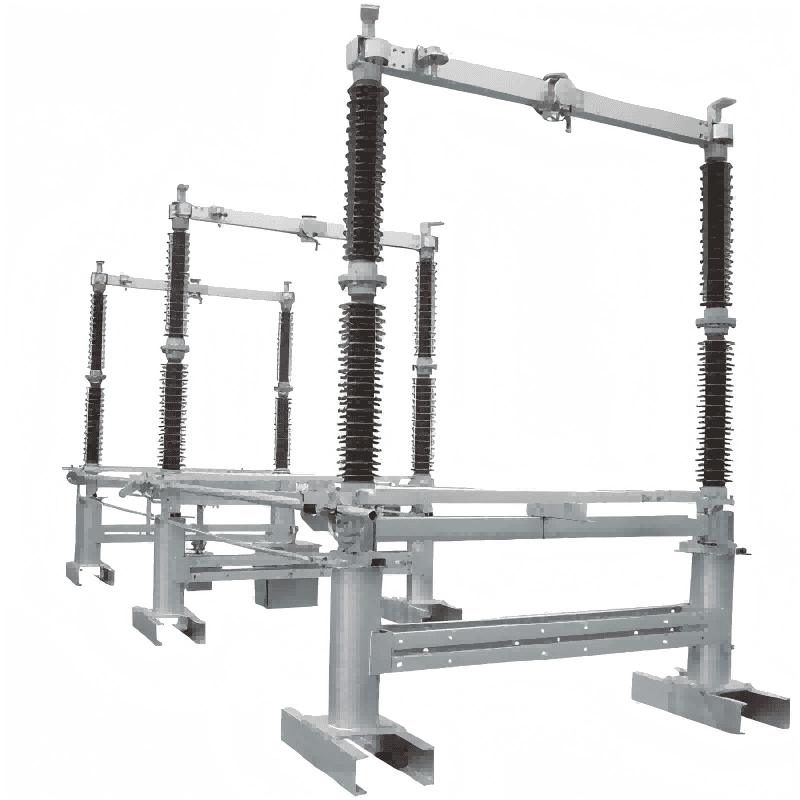

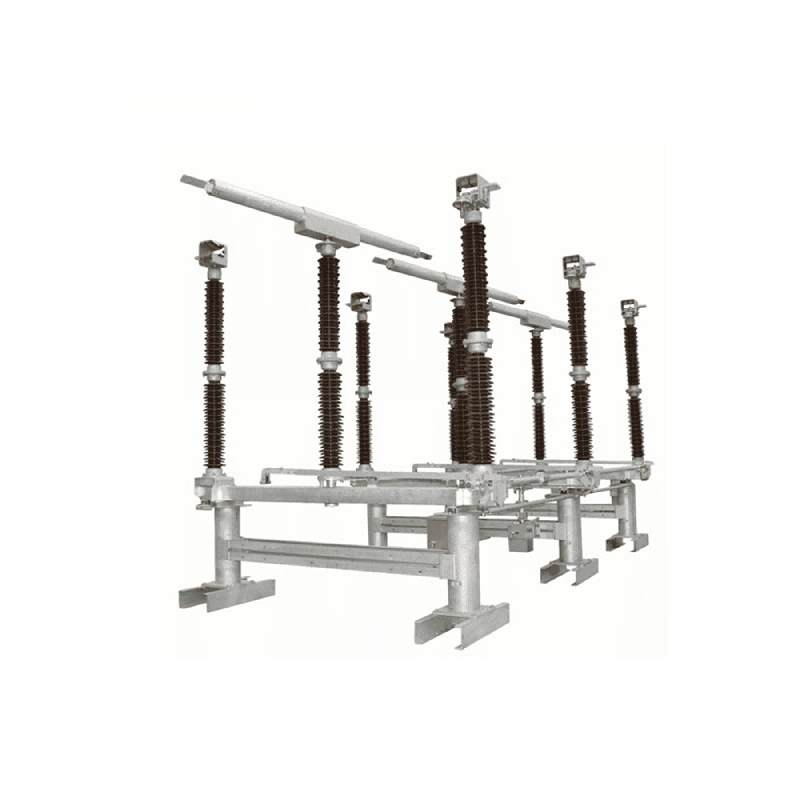

Separatorul rotativ orizontal cu două coloane GW4 de la Lugao are două coloane izolatoare pe fază, fiecare acoperită cu o tijă conductivă. Un mecanism de acționare rotește coloanele izolatoare, conducând tija conductoare să deschidă și să închidă întrerupătorul. Adăugarea întrerupătoarelor de împământare pe ambele părți ale bazei este negociabilă cu Lugao. Contactele sunt realizate din plăci de cupru îndoite și asamblate cu tija conductivă pentru întreținere și înlocuire ușoară. Potrivită pentru utilizare în aer liber, suprafața de oțel este galvanizată la cald pentru rezistență la coroziune, asigurând funcționarea pe termen lung chiar și în condiții meteorologice nefavorabile. Tija conductoare este construită din aliaj de aluminiu ușor, oferind o zonă mare de disipare a căldurii și rezistență ridicată.

Întrerupătorul de izolare pentru rupere de sarcină în aer liber seria GW4 de 220 kv este disponibil într-o varietate de tensiuni. Vă rugăm să contactați Lugao pentru configurația adecvată pentru aplicația dvs.

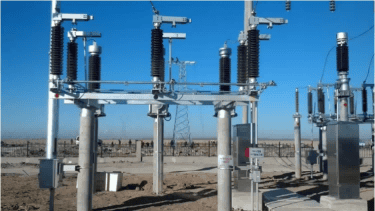

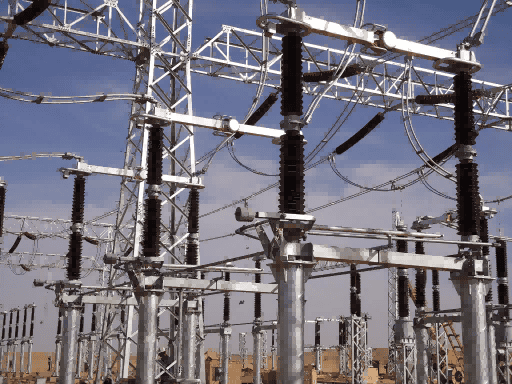

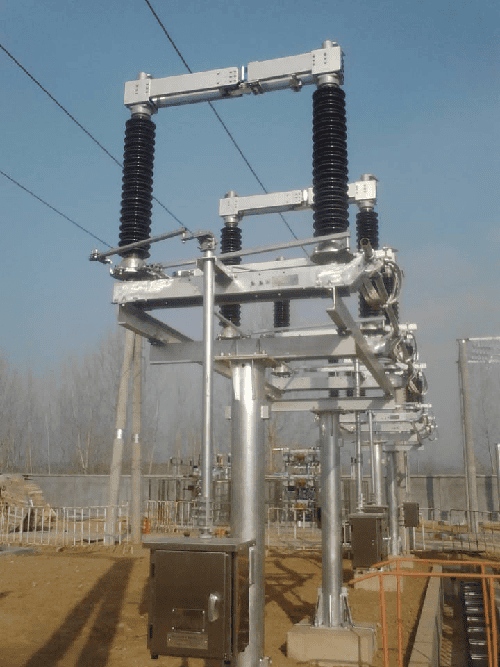

Scenarii de utilizare

Parametrii tehnici

	Unitate	GW4-126	GW4-145	GW4-252	GW4-420
Tensiune nominală	KV	126	145	252	420
Frecvența nominală	Hz	50	50\60	50\60	50\60
Curent nominal	A	1250~4000	1250~4000	1250~4000	1250~4000
Curent și durată nominală de rezistență de scurtă durată	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Curent nominal de vârf de rezistență	KA	80~125	80~125	80~160	80~160
