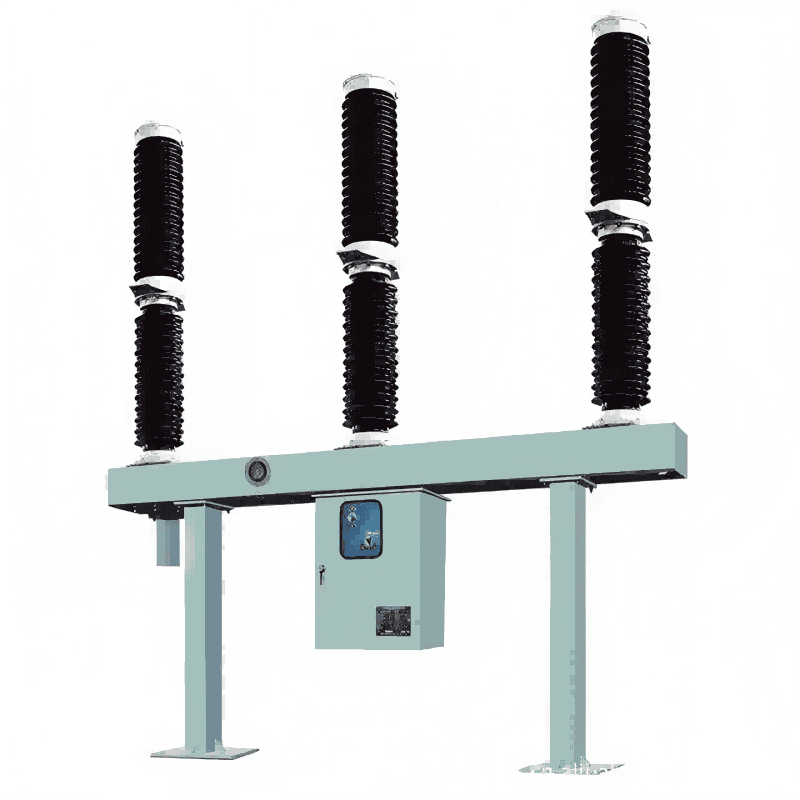

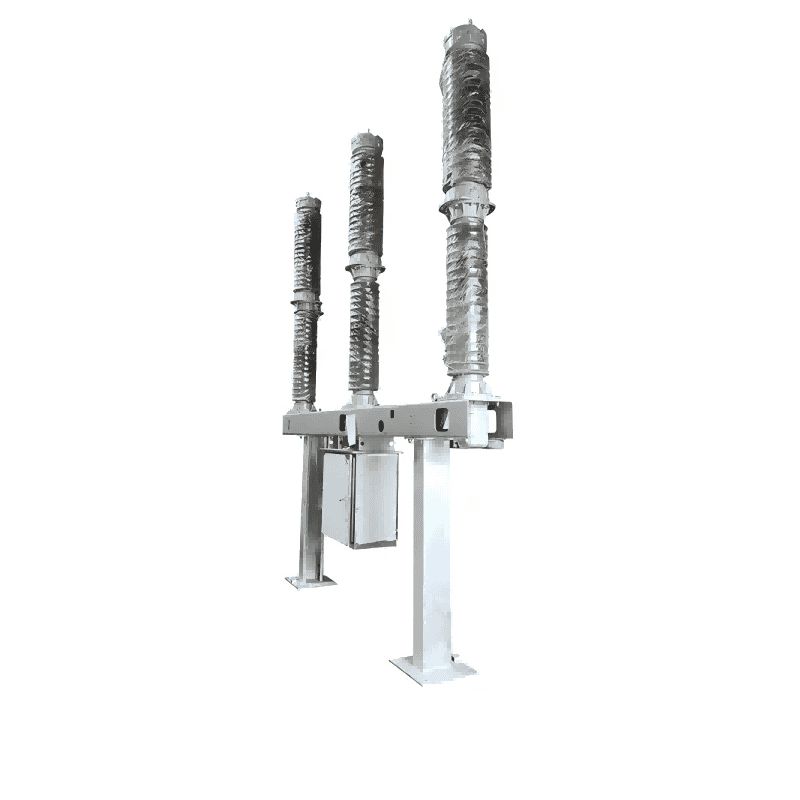

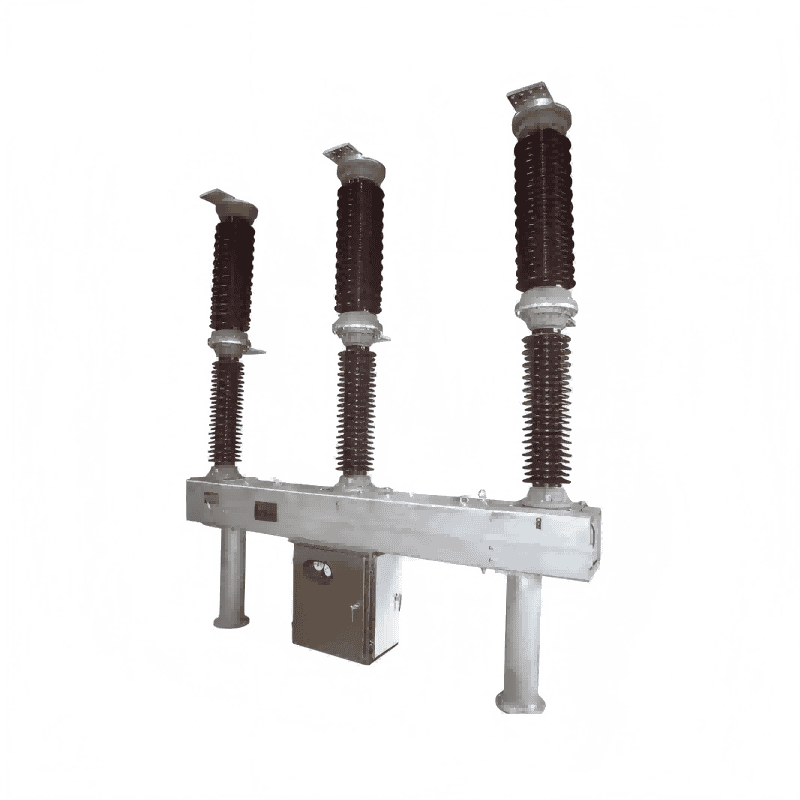

Întrerupător de circuit de gaz cu trei poli de înaltă tensiune 220kv 330kv sf6

Lugao Power Co.,Ltd. are un atelier specializat dedicat producerii de întrerupător de circuit pe gaz cu trei poli de înaltă tensiune 220kv 330kv sf6. Tehnologia sa de proiectare este lider în industrie. Întreruptoarele de circuit SF6 din seria LW utilizează o cameră de stingere a arcului cu o singură presiune și o tehnologie de stingere a arcului auto-energizat, folosind hexafluorura de sulf, atât ca mediu izolator, cât și ca mediu de stingere a arcului. O cameră separată de stingere a arcului generează flux de aer în timpul procesului de deschidere, răcind arcul și întrerupând curentul.

Trimite o anchetă

Descriere produs

Introducere de produs

Întreruptoarele de circuit de gaz cu trei poli de înaltă tensiune 220kv 330kv sf6 sunt echipamente tripolare/monopolare AC 50Hz/60Hz în aer liber de transmisie și transformare a energiei de înaltă tensiune, utilizate pentru a deschide sau opri liniile de curent nominal, curent de defect sau comutare, protejând, controlând și operand sistemele de transmisie și distribuție a energiei. Pot efectua operații de deschidere, închidere și reînchidere automată rapidă. Tensiunile nominale variază de la 45 kV la 330 kV, iar sistemul de bază constă dintr-o bucșă de porțelan de susținere, unitate de stingere a arcului, mecanism de operare hidraulic/arc și controler inteligent de densitate. Camera independentă de stingere a arcului generează un flux de aer comprimat în timpul procesului de deschidere pentru a răci eficient arcul și pentru a întrerupe curentul. Designul de circulație a gazului complet închis asigură o funcționare fiabilă în diferite medii. Acestea au o structură simplă, întreținere ușoară și rapidă, consum redus de energie, cerințe reduse de energie de funcționare, fiabilitate ridicată, instalare ușoară și zgomot redus.

Caietul de sarcini

Tip	În aer liber, bucșă din porțelan
Frecvenţă	50Hz/60Hz
Tensiunea de funcționare a sistemului	132kV
Tensiune nominală	145kV/220kV/330kV
Secvență de operare	O-0,3s-CO-3min-CO
Numărul bobinelor de declanșare	2
Numarul bobinelor de inchidere	1
Număr de contacte auxiliare:	10NO,10NC
Mediu de stingere	SF6
Numărul de pauze pe fază	1
Timpul necesar motorului pentru încărcarea formei arcului complet descărcat în poziția complet încărcată	<30Sc
Tipul mecanismului de acționare	Încărcare cu primăvară
Tensiune nominală de rezistență a frecvenței de alimentare (la altitudine mai mică de 1000 m)	325kV
Impulsul nominal al fulgerului Tensiune de rezistență (la altitudine mai mică de 1000 m)	750kV
Mecanism de operare	Un singur pol, trei poli
Creep age Distanță	31 mm/kV
Curent nominal de întrerupere	31,5 kA/3 sec
Curent normal nominal	3150A
Curent nominal de scurtcircuit	80kA vârf
