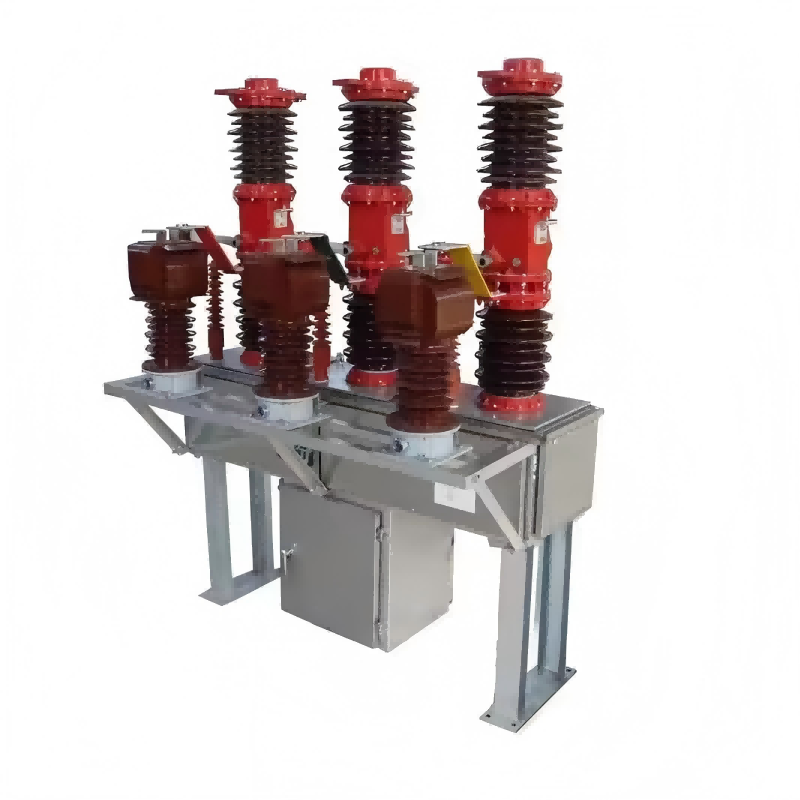

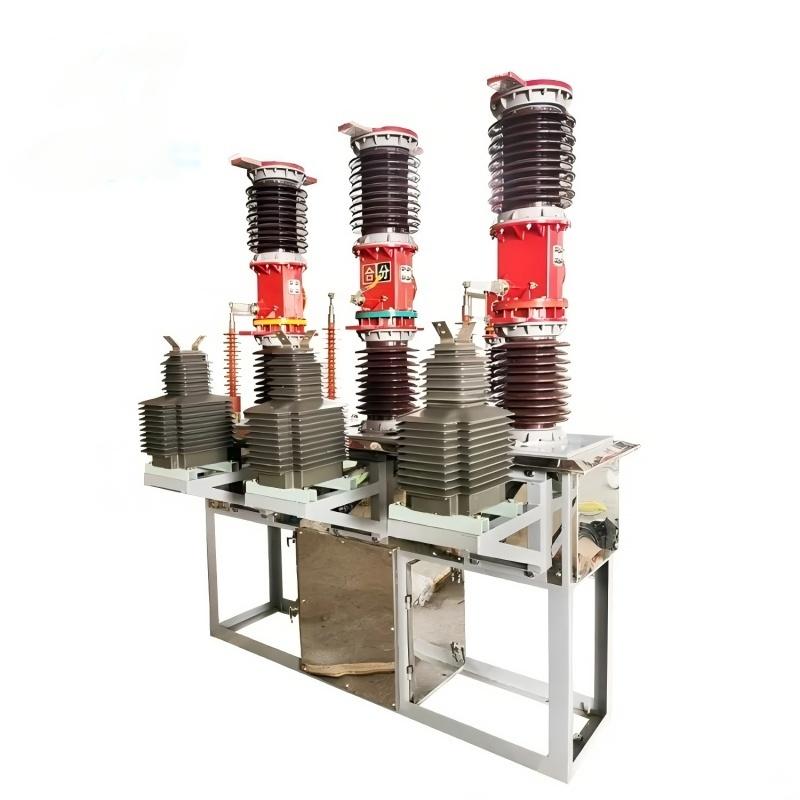

Întrerupător trifazat de înaltă tensiune 35KV 40.5KV cu transformator

Întrerupătorul de circuit în vid de 35KV 40,5KV trifazat de înaltă tensiune, dezvoltat și produs independent de Lugao, cu transformator, este potrivit pentru rețelele de distribuție a energiei electrice între orașe, asigurând funcționarea în siguranță a rețelei electrice și oferind protecție la scurtcircuit. Are performanțe bune de etanșare și este ușor de instalat și întreținut. A fost lăudat de clienții din țară și din străinătate.

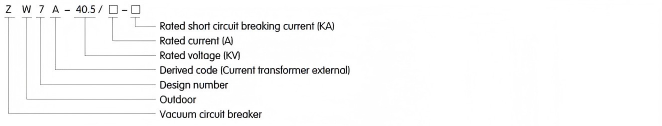

Model:ZW7-40.5

Trimite o anchetă

Descriere produs

Introducere de produs

Întrerupătorul de circuit în vid trifazic de înaltă tensiune 35KV 40.5KV cu transformatoare este proiectat pentru utilizare în sistemele de alimentare trifazate care funcționează la 50 Hz și o tensiune nominală de 40,5 kV. Acestea sunt utilizate pentru a deconecta și conecta curentul de sarcină, curentul de suprasarcină și curentul de scurtcircuit.

Caietul de sarcini

Nu.	Descriere			unitate	date
1	Tensiune nominală			KV	40.5
2	Nivel de izolare nominal	Tensiune de rezistență la frecvența de alimentare de 1 min	Test uscat	KV	95
		Tensiune de rezistență la frecvența de alimentare de 1 min	Test umed		80
		Tensiune de rezistență la impulsul fulgerului (vârf)			185
3	Curent nominal			A	1250；1600；2500
4	Curent nominal de rupere de scurtcircuit			KA	20；25；31.5
5	Secvență de operare nominală				O-0,3s-CO- 180s-CO
6	Ciclu nominal al curentului de rupere de scurtcircuit			pete	12
7	Curent nominal de închidere de scurtcircuit (valoare de vârf)			KA	50;63;80
8	Curent nominal de vârf de rezistență			KA	50;63;80
9	Curent nominal de rezistență la scurtcircuit			KA	20;25;31,5
10	Durata nominală a scurtcircuitului			S	4
11	Distanța de deschidere a contactului			MM	22±2
12	Distanța de deschidere a contactului			MM	4±1
13	Viteza medie de călătorie			DOMNIȘOARĂ	1,5±0,2
14	Viteza medie de inchidere			DOMNIȘOARĂ	0,7±0,2
15	Timpul de respingere a închiderii contactului			DOMNIȘOARĂ	≤2
16	Diferența de timp de sincronizare a întreruptorului principal trifazat (sub)comutare			DOMNIȘOARĂ	≤2
17	Ora de închidere			DOMNIȘOARĂ	≤150
18	Timp de călătorie			DOMNIȘOARĂ	≤60
19	Durata de viata mecanica			pete	10000
20	Tensiune nominală de funcționare - Tensiunea circuitului auxiliar			V	DC110/220 AC110/220
21	Rezistența DC a fiecărui circuit de fază (cu excepția transformatorului)			μΩ	≤100
22	Greutate			KG	800
