Care sunt caracteristicile comutatorului complet de tip GGD de joasă tensiune?

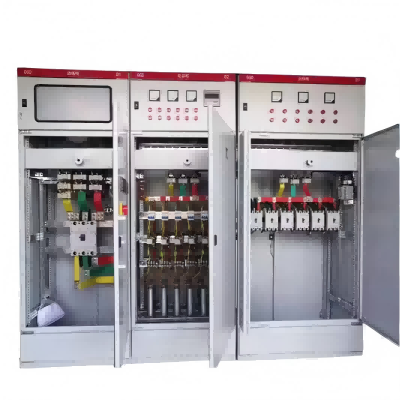

Introducerea structurii GGD

Cabinetul dulapului de distribuție de joasă tensiune GGD adoptă tipul de dulap cu scop general, cadrul este asamblat cu oțel format la rece de 8 mF, sudat local, iar părțile din dulapul cu scop general sunt proiectate în funcție de principiul modular și există găuri de 20 de matrițe. Coeficientul ridicat de generalizare permite fabricii să realizeze preproducția, care nu numai că scurtează ciclul de fabricație, dar îmbunătățește și eficiența de lucru.

Proiectarea dulapului GGD ia în considerare pe deplin problema de disipare a căldurii în funcționarea dulapului. Există un număr diferit de sloturi de disipare a căldurii la capetele superioare și inferioare ale dulapului. Când componentele electrice din interiorul dulapului se încălzesc, căldura crește și este evacuată prin sloturile de la capătul superior, în timp ce aerul rece este adăugat constant la dulap de sloturile de la capătul inferior, astfel încât dulapul sigilat să fie modelat într -un conducte natural de aer din partea de sus pentru a atinge scopul disiparea căldurii.

Cabinetul GGD, în conformitate cu cerințele proiectării moderne de modelare a produselor industriale, pentru a utiliza raportul de aur al metodei de proiectare a exteriorului cabinetului și a diviziunii fiecărei părți a dimensiunilor, astfel încât întregul cabinet al Statelor Unite acum generos, un aspect nou.

Ușa dulapului este conectată cu cadrul prin balamale mobile pivot, care este ușor de instalat și demontat, iar marginea pliată a ușii este încorporată cu o bandă cauciucată de tip montan, iar banda încorporată între ușă și rama are o anumită fază de linie de compresie, care poate împiedica ușa să se ciocnească direct cu corpul dulapului, iar acesta îmbunătățește și nivelul de protecție al ușii. Ușa de instrumentare cu componente electrice cu sârmă de cupru moale cu mai multe categorii conectate la cadru, piesele de montare a dulapului și rama dulapului cu șuruburi înconjurate conectate la dulap constituie un circuit complet de protecție la împământare.

Capacitate de expansiune flexibilă

Circuitul principal al cabinetului GGD este proiectat cu 129 de programe, totalizând 298 de specificații (excluzând programele și specificațiile derivate din modificările funcționale ale circuitelor auxiliare și ale modificărilor de tensiune de control).

GGD1 Tip 49 Scheme 123 Specificații

GGD2 Tip 53 Programe 107 Specificații

GGD3 Tip 27 Programe 68 Specificații

Proiectarea circuitelor auxiliare este împărțită în două părți, schema de alimentare cu energie electrică și schema centralei electrice și există suficient spațiu în dulapul GGD pentru a instala componente secundare.

Cabinetul GGD adoptă în principal componentele electrice mai avansate care pot fi produse în masă pe plan intern și, în același timp, în conformitate cu principiul economiei și rezonabilității, păstrează o parte din produsele vechi disponibile sub premisa de a lua în considerare pe deplin fezabilitatea și nu folosește produsele învechite.
