Care sunt planurile de utilizare ale dulapului de distribuție retractabil de joasă tensiune GCS?

Care sunt planurile de utilizare ale dulapului de distribuție retractabil de joasă tensiune GCS?

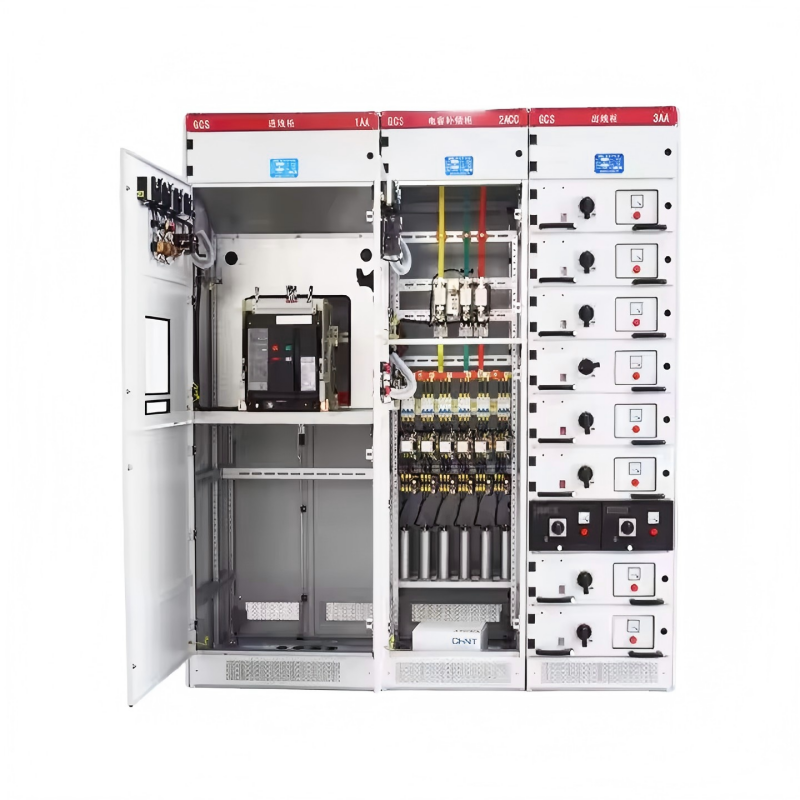

Planul circuitului principal

  Planul de circuit principal al cabinetului GCS are 32 de grupuri și 118 specificații, excluzând planurile și specificațiile derivate din modificările în controlul și protecția circuitelor auxiliare. Include nevoile de generare a energiei electrice, alimentare și alți utilizatori de putere, cu un curent de lucru nominal de 5000A, potrivit pentru selecția transformatoarelor de distribuție de 2500kVA și mai jos. Dulapurile de compensare a condensatorului sunt proiectate pentru a satisface nevoile de alimentare cu energie și sunt utilizate pentru a îmbunătăți factorul de putere, iar dulapurile cu reactoare sunt proiectate pentru a lua în considerare nevoile de investiții cuprinzătoare.

Planul circuitului auxiliar

  Există 120 de planuri de circuite auxiliare în atlasul de circuite auxiliare GCS. Planul de circuit auxiliar al părții de funcționare în curent continuu este utilizat în principal pentru sistemul de instalație (stație) de joasă tensiune al substațiilor centralei electrice. Este potrivit pentru sistemul de instalație de joasă tensiune de 200 MW și mai jos și unități de 300 MW și mai sus, modul de control general al liniei de alimentare (în așteptare), alimentator de putere și alimentator de motor.

  Planul auxiliar al părții de funcționare AC este utilizat în principal pentru sistemul de joasă tensiune al substațiilor din fabrici, mine, întreprinderi și clădiri înalte. Există 6 combinații potrivite pentru controlul funcționării sursei de alimentare dublă. Nu există nicio operațiune de blocare electrică în așteptare, aruncare automată, auto-recuperare și alte circuite de control, care pot fi utilizate direct în proiectarea inginerească.

  Sursa de alimentare de control DC este DC 220V sau 110V, iar sursa de alimentare de control AC este AC 380V sau 220V. Este un dulap complet compus din sertare. Sursa de control de 220V este derivată din sursa de control public alimentată de transformatorul de control dedicat din acest cabinet. Sursa de alimentare de control public folosește un transformator de control fără împământare, iar o sursă de alimentare de 24 V este rezervată pentru utilizare atunci când sunt necesare lumini de semnal de curent slab.

  Locația de instalare a contorului de watt-oră, metoda de introducere a semnalului de tensiune și alte cerințe de instalare și utilizare sunt detaliate în „Instrucțiunile de pregătire” ale schemei circuitului auxiliar.

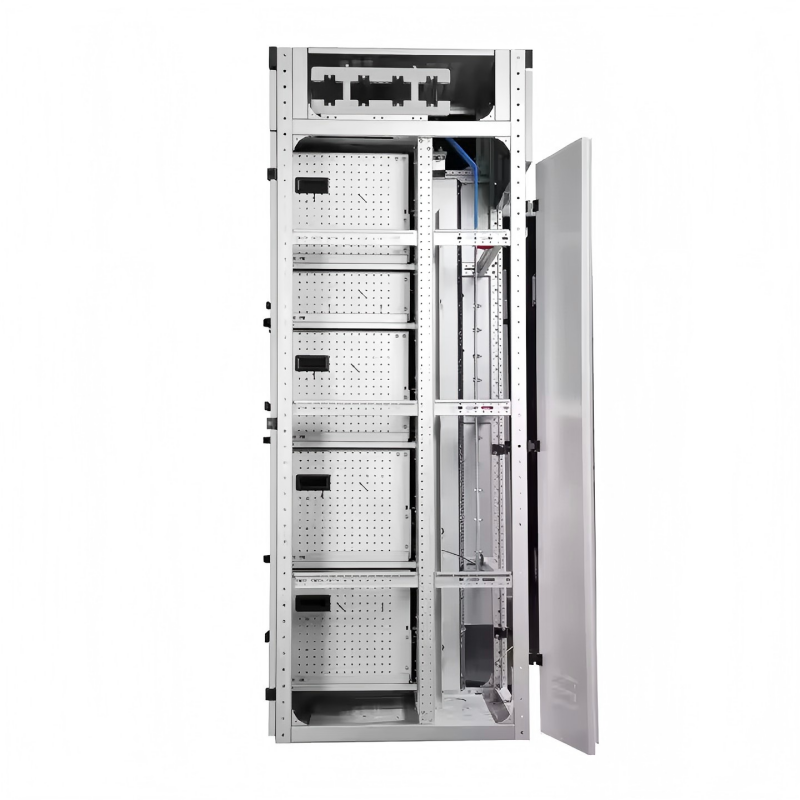

Bara principală

Pentru a îmbunătăți stabilitatea termică dinamică a barei colectoare și pentru a îmbunătăți creșterea temperaturii suprafeței de contact, toate echipamentele folosesc bare colectoare din cupru dur din seria TMY-T2. Barele colectoare din cupru sunt placate pe toată lungimea, iar barele colectoare din cupru placate cu argint pot fi, de asemenea, utilizate. Bara colectoare orizontală și, respectiv, bara colectoare verticală sunt instalate în camera de izolare a barelor colectoare din dulap. Bara de împământare neutră utilizează o bară de cupru dur. Firul de împământare neutru orizontal (PEN) sau firul de împământare + neutru (PE+N) este conectat.

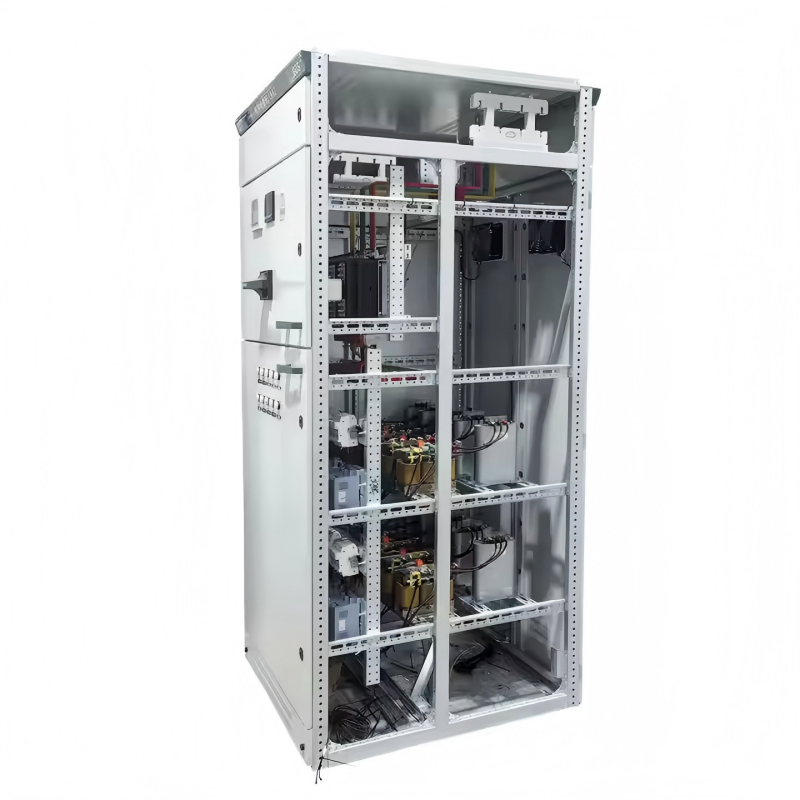

Comutator principal

Pentru liniile de alimentare și întrerupătoarele de alimentare de 630A și mai sus, seria DW45 este selectată în principal și pot fi selectate și seria DW48, seria AE, seria 3WE sau ME. Dacă este necesar, se poate selecta și seria M importată sau seria F.

Pentru comutatoarele de control al alimentatorului și al motorului sub 630A, Wang An selectează seria TG și seria CM1. Seria NM, seria CDM, seria TG30 și alte comutatoare cu carcasă turnată.

Pentru a îmbunătăți stabilitatea dinamică a circuitului principal, sunt proiectate cleme speciale combinate de bare colectoare din seria GCS și suporturi de izolație. Sunt fabricate din materiale sintetice de înaltă rezistență, ignifuge, cu rezistență ridicată la izolație, performanță bună de auto-stingere și structură unică.

Pentru a reduce creșterea temperaturii pereților despărțitori, mufelor și capetelor de cablu ale unităților funcționale, este proiectat adaptorul special pentru cabinet GCS. Adaptorul are o capacitate mare și o creștere scăzută a temperaturii.

Dacă departamentul de proiectare selectează noi componente electrice cu performanțe mai bune și tehnologie mai avansată în funcție de nevoile utilizatorului, dulapurile din seria GCS au o bună versatilitate și nu vor cauza dificultăți în fabricație și instalare din cauza componentelor electrice actualizate.

Alegerea componentelor electrice

Dulapurile GCS folosesc în principal componente electrice cu tehnologie avansată, indicatori de înaltă performanță și stabilitate și folosesc tehnologie importată care poate fi produsă în masă în China.
