Cum asigură întreruptoarele de înaltă tensiune siguranța personalului în stații?

Imaginați-vă că stați în inima zgomotoasă a unei substații electrice moderne. Aerul este plin de energie potențială - megawați de putere care curg prin transformatoare masive, gata să lumineze un oraș. Pentru inginerii și tehnicienii care lucrează aici, cea mai mare teamă nu este o întrerupere a curentului; este eliberarea catastrofală a acelei energii sub forma unui fulger cu arc. Într-un mediu cu mize atât de mari,Întrerupător de înaltă tensiune nu este doar un dispozitiv de comutare; este garda de corp supremă. Se situează între forța brută a energiei electrice și siguranța personalului care întreține rețeaua. Dar cum exact își îndeplinește această piesă de inginerie datoria de salvare a vieții?

Răspunsul constă într-o combinație de fizică în fracțiuni de secundă, interblocări mecanice robuste și sisteme de control sigure. OÎntrerupător de înaltă tensiuneasigură siguranța personalului nu fiind o barieră pasivă, ci acționând ca un gardian activ care prezice, izolează și neutralizează amenințările înainte ca acestea să ajungă la operatorii umani. Spre deosebire de un comutator standard, acesta funcționează într-un vid de gaz de înaltă presiune de stingere a arcului (cum ar fi SF6) sau ulei, capabil să stingă un arc de plasmă în milisecunde. Cu toate acestea, adevărata măsură a siguranței se află în filosofia de proiectare care acordă prioritate protecției umane la fiecare nivel - de la separarea fizică a părților sub tensiune până la izolarea logică a circuitelor de control. Fabrica noastră laLugao a petrecut zeci de ani perfecționând aceste ierarhii de siguranță, asigurându-se că fiecareÎntrerupător de înaltă tensiuneproducem este un bastion de securitate pentru bărbații și femeile care lucrează în primele linii ale distribuției de energie.

Cuprins

• 1. Anatomia protecției: ce face un întrerupător de circuit un gardian?
• 2. Fizica arestării: cum elimină întreruperea defecțiunii amenințarea arcului electric?
• 3. Ierarhia siguranței: de ce interblocările fizice și electrice sunt nenegociabile
• 4. Configurații pentru siguranță: modul în care diferitele dispoziții ale aparatelor de distribuție influențează riscul personalului
• Întrebări frecvente (FAQ)
• Concluzie: Parteneriatul de siguranță cu Lugao Power Co.,Ltd.

Anatomia protecției: ce face un întrerupător de circuit un gardian?

Pentru a înțelege cum aÎntrerupător de înaltă tensiuneprotejează vieți, trebuie să îi disecăm anatomia. Nu este un singur dispozitiv, ci un sistem de sisteme, fiecare strat adăugând o barieră critică împotriva catastrofei electrice. Gândiți-vă la ea ca la o armură de cavaler medieval: carcasa exterioară deviază prima lovitură, cotașa de lanț absoarbe șocul, iar stratul de bază căptușit asigură că purtătorul supraviețuiește impactului. În contextul tensiunii înalte, aceste straturi sunt izolarea fizică, stingerea arcului activ și logica de control sigură. Fabrica noastră proiectează fiecareÎntrerupător de înaltă tensiunecu aceste inele concentrice de apărare, asigurându-se că, chiar dacă un sistem se clătește, celelalte vor ține linia.

Să ne plimbăm prin straturile unui SF6 tipic cu rezervor activÎntrerupător de înaltă tensiunedin unitatea noastră:

Stratul 1: plicul și mediul izolator

Primul strat de siguranță este incinta fizică. Toate componentele sub tensiune - contactele, jgheaburile de arc și punctele de conectare - sunt sigilate într-un plic metalic împământat. La ruptoarele moderne SF6, acest plic este umplut cu gaz hexafluorură de sulf (SF6), un mediu cu rezistență dielectrică mult superioară aerului. Aceasta înseamnă că o persoană care stă lângă întrerupător este deja izolată de potențialul letal din interior de proprietățile dielectrice puternice ale gazului și de peretele robust al rezervorului. Dacă apare o defecțiune, rezervorul este proiectat să reziste la presiunea internă fără a se rupe, prevenind evacuarea gazului fierbinte și a resturilor în exterior. Această izolare este primul nivel de siguranță a personalului, adesea trecut cu vederea.

Stratul 2: Întrerupătorul – „Inima Gardianului”

Când apare o defecțiune, unitatea de întrerupere a întrerupătorului intră în acțiune. În câteva milisecunde, contactul mobil se separă de contactul fix. Cu toate acestea, numai această acțiune ar crea un arc periculos. Unitatea de întrerupere conține un cilindru puffer care comprimă mecanic gazul SF6 și direcționează un jet de mare viteză prin zona arcului. Acest jet răcește arcul și mătură particulele ionizate, forțând curentul la zero și oprind fluxul de electricitate. Viteza mare a acestei operațiuni – adesea mai mică de 50 de milisecunde – limitează durata defecțiunii și minimizează energia termică eliberată, care este sursa principală a pericolelor de arc electric. Pentru un lucrător al stației, aceasta înseamnă că o potențială defecțiune catastrofală este stinsă înainte ca energia sa să poată atinge un nivel care ar pune în pericol vieți. Fabrica noastrăÎntrerupător de înaltă tensiuneseriile sunt testate pentru a gestiona curenți de scurtcircuit de până la 63 kA, asigurându-se că chiar și cele mai severe evenimente din rețea sunt gestionate în siguranță.

Nivelul 3: Sistemul de control și interblocare

Dincolo de stingerea fizică a arcului, celÎntrerupător de înaltă tensiunetrebuie să se asigure că nu poate fi operat într-un mod care să pună în pericol lucrătorii. Acest lucru se realizează printr-un sistem de blocare mecanic și electric sofisticat. De exemplu, mecanismul de închidere este adesea blocat dacă întrerupătorul este într-o poziție de „test” sau dacă întrerupătorul de împământare nu este cuplat. În proiectele noastre, încorporăm „blocarea cheii” în care o cheie trebuie rotită pentru a elibera un bloc mecanic, asigurându-ne că operatorul confirmă fizic starea de siguranță înainte de a schimba starea întreruptorului. Acest strat de logică de control este interfața om-mașină care previne alimentarea accidentală, o cauză principală a rănirilor la locul de muncă în substații.

Fizica arestării: cum elimină întreruperea defecțiunii amenințarea arcului electric?

Termenul „bliț cu arc” este sinonim cu cele mai grave pericole dintr-o substație. Este un tip de explozie electrică care rezultă dintr-o conexiune cu impedanță scăzută la masă sau o altă fază. Lumina, sunetul și energia termică rezultate pot fi instantaneu letale. Mecanismul primar prin care aÎntrerupător de înaltă tensiuneprotejează personalul este prin oprirea acestui arc chiar în punctul de început. Pentru a face acest lucru, întrerupătorul trebuie să depășească fizica fundamentală a electricității - în special, faptul că un arc creează o cale foarte conductivă de gaz ionizat care continuă să transporte curent.

Iată secvența fizică pas cu pas care are loc în interiorul nostruÎntrerupător de înaltă tensiunecând este detectată o defecțiune:

• Detectare și semnal:Releele de protecție (nu fac parte din întrerupător, dar sunt conectate la acesta) detectează curentul excesiv și trimit un semnal de declanșare mecanismului de funcționare al întreruptorului.
• Separarea contactelor (T0):Mecanismul de acționare (arc, hidraulic sau pneumatic) forțează contactul în mișcare departe de contactul fix. Pe măsură ce contactele se despart, un arc electric este lovit între ele. Acest arc este în esență un scurtcircuit prin gazul izolator, dar cu temperaturi care depășesc 20.000K.
• Acțiunea Puffer (T0 la T2):Concomitent cu mișcarea de contact, un piston din interiorul întreruptorului comprimă gazul SF6, ridicând presiunea acestuia de la 5 bari nominali la peste 15 bari. Acest gaz comprimat este apoi forțat printr-o duză către zona arcului cu o viteză supersonică.
• Stingerea arcului la curentul zero (T3):Fluxul de gaz de mare viteză elimină căldura din arc și elimină particulele ionizate. Forma de undă a curentului alternativ natural (AC) trece printr-un punct zero. Exact în acest moment, combinația dintre ionizarea redusă și gazul de răcire oprește arcul să se reaprindă. Curentul este întrerupt permanent.
• Recuperare dielectrică:După întrerupere, golul de contact este umplut cu gaz SF6 proaspăt, neionizat, care își recuperează rapid rezistența dielectrică, asigurându-se că întrerupătorul poate rezista la tensiunea sistemului fără a lovi din nou.

Întreaga secvență are loc într-un interval de timp de 30 până la 60 de milisecunde. Pentru tehnicianul care efectuează întreținere, amenințarea cu un arc nu este doar minimizată; este eliminat efectiv deoarece energia defectului este disipată în interiorul camerei etanșă a întrerupătorului, nu în aer liber al stației de comutare. Fabrica noastră a efectuat o analiză extinsă a acestui proces prin intermediul camerei de mare viteză, permițându-ne să rafinam geometria duzei și sincronizarea pufferului înÎntrerupător de înaltă tensiunepentru a obține cele mai rapide timpi de curățare posibil. Această viteză este siguranță. Este diferența dintre o vină scurtă și o catastrofă.

În plus, designul mecanismului de operare în sine contribuie la siguranță. Fabrica noastră folosește un mecanism „fără declanșare”, ceea ce înseamnă că, chiar dacă comanda de închidere este menținută în timpul unei defecțiuni, întrerupătorul va anula și se va deschide. Acest sistem de siguranță asigură că personalul nu este niciodată expus la o încercare de realimentare într-o defecțiune, ceea ce este un pericol comun în sistemele mai vechi.

Ierarhia siguranței: de ce interblocările fizice și electrice sunt nenegociabile

În căutarea siguranței,Întrerupător de înaltă tensiuneeste guvernată de o ierarhie strictă: prevenirea mai întâi, apoi protecția și, în final, atenuarea. Interblocarele fizice și electrice încorporate în dulapul întreruptorului și în sistemul de control sunt întruchiparea acestei ierarhii. Aceste interblocări nu sunt suplimente opționale; sunt fundamentale pentru funcționarea în siguranță a echipamentului. Ele sunt concepute pentru a impune o anumită secvență de operațiuni, asigurându-se că nicio eroare umană nu poate duce la un mediu de lucru activ. Această filozofie este adânc înrădăcinată în procesul de proiectare al fabricii noastre, deoarece credem că cel mai sigur sistem este cel care previne în mod inerent greșelile.

Să examinăm mecanismele cheie de interblocare care protejează personalul în timpul sarcinilor obișnuite ale stației:

1. Interblocare bazate pe poziție (mecanice):Acestea sunt blocuri fizice care împiedică funcționarea în funcție de poziția camionului întrerupător (în tabloul de distribuție extras) sau a întrerupătorului de împământare. De exemplu, întrerupătorul nu poate fi închis dacă întrerupătorul de împământare este în poziția „închis”. Acest lucru se realizează printr-un aranjament cu came și știft de blocare. În nostruÎntrerupător de înaltă tensiunedulapuri, folosim o legătură mecanică pozitivă, nu doar un semnal electric, pentru a ne asigura că această interblocare este absolută. Acest lucru previne scenariul extrem de periculos al închiderii unui întrerupător pe o linie împământă.

2. Interblocarea tastelor (programatică):Acest sistem folosește o serie de încuietori și chei. O cheie poate fi scoasă numai atunci când întrerupătorul este într-o anumită stare (de exemplu, deschis și izolat). Cheia respectivă este apoi folosită pentru a debloca întrerupătorul de împământare și așa mai departe. Acest lucru impune o procedură strictă. De exemplu, pentru a efectua întreținerea unui cablu de alimentare, operatorul trebuie: (a) să deschidă întrerupătorul, (b) să izolați întrerupătorul (deschideți-l), (c) să închideți întrerupătorul de împământare. Fiecare pas necesită o cheie unică, iar secvența este predefinită. Fabrica noastră oferă scheme personalizate de interblocare cu chei, adaptate la configurația specifică de bare colectoare și de alimentare a fiecărei substații, asigurând că „starea de siguranță” este întotdeauna verificată înainte de acordarea accesului.

3. Interblocări electrice (bazate pe logică):Acestea sunt controale de supraveghere care împiedică închiderea sau deschiderea întreruptorului în condiții nevalide. De exemplu, un semnal de „închidere bloc” de la un releu de protecție va împiedica alimentarea bobinei de închidere. Mai important, încorporăm logica „anti-pompare”, care împiedică întrerupătorul să se închidă și să se deschidă în mod repetat dacă comanda de închidere este menținută după o defecțiune. Acest lucru previne deteriorarea întreruptorului și, eventual, defectarea catastrofală în timpul unei defecțiuni, ceea ce ar pune în pericol pe oricine din apropiere. În modernul nostruÎntrerupător de înaltă tensiunemodelelor, aceste funcții logice sunt integrate într-un modul de control inteligent cu capabilități de autodiagnosticare, reducând riscul erorilor de cablare.

De ce este acest lucru nenegociabil? Luați în considerare o situație în care un operator trebuie să testeze un circuit. Fără aceste interblocări, o simplă comunicare greșită ar putea duce la închiderea întreruptorului în timp ce o clemă de împământare este încă atașată la linie. Explozia rezultată ar fi fatală. Fabrica noastră laLugao Power Co.,Ltd.tratează interblocările ca pe o caracteristică de siguranță principală, nu secundară. Testăm aceste interblocări pe larg în condiții de defecțiune simulate, asigurându-ne că eșuează într-o stare sigură.

Configurații pentru siguranță: modul în care diferitele dispoziții ale aparatelor de distribuție influențează riscul personalului

Modul aÎntrerupător de înaltă tensiuneeste integrat în tabloul de distribuție al stației afectează în mod semnificativ siguranța personalului de exploatare. Două configurații principale domină: aparatul de comutație izolat cu aer (AIS) și aparatul de comutare izolat cu gaz (GIS). Fiecare prezintă un set diferit de riscuri și avantaje de siguranță. Alegerea aspectului potrivit este o decizie strategică de siguranță. Fabrica noastră oferă evaluări detaliate ale riscurilor pentru fiecare configurație, ajutând utilitățile să echilibreze constrângerile de spațiu cu siguranța personalului.

Să comparăm aceste configurații pe baza parametrilor cheie de siguranță:

După cum ilustrează tabelul, tehnologia GIS oferă un salt înainte semnificativ în siguranța personalului. Prin încapsulareaÎntrerupător de înaltă tensiuneși toate celelalte componente dintr-o carcasă metalică umplută cu SF6, GIS elimină practic riscul unui arc electric extern. Sistemul este presurizat, astfel încât, chiar dacă apare o defecțiune, suflarea este conținută, iar presiunea este disipată prin conducte de reducere a presiunii concepute pentru a direcționa orice descărcare departe de personal. În schimb, întreruptoarele AIS sunt montate pe structuri deschise și, deși includ împământare și interblocare, o defecțiune poate produce totuși un arc violent și periculos care se propagă în stația de comutare.

Cu toate acestea, GIS nu este lipsit de propriile sale considerații de siguranță. Gazul SF6 este dens și poate deplasa oxigenul în spații închise, iar în timpul unei defecțiuni interne severe, se pot forma produși de descompunere toxici. NoastreÎntrerupător de înaltă tensiuneUnitățile GIS încorporează sisteme de monitorizare a gazelor (densitate și umiditate) și sunt echipate cu orificii de evacuare a presiunii și filtre de evacuare pentru a gestiona aceste produse secundare în siguranță. De asemenea, proiectăm compartimentele noastre GIS pentru a ne asigura că accesul de rutină pentru prelevarea de probe de gaz sau inspecția componentelor se poate face în siguranță cu echipamente de protecție personală (EIP) adecvate. Fabrica noastră oferă un pachet cuprinzător de instruire cu privire la protocoalele de siguranță specifice pentru operarea GIS, subliniind că, deși tehnologia oferă o protecție superioară, necesită o abordare disciplinată a întreținerii.

În cele din urmă, indiferent dacă un utilitar alege AIS sau GIS,Întrerupător de înaltă tensiuneeste componenta centrală de siguranță. Fabrica noastră se asigură că, indiferent de configurația aparatului de comutare, întrerupătorul pe care îl furnizăm este echipat cu cel mai înalt nivel de interblocare, capacitate de stingere a arcului și inteligență de diagnosticare pentru a proteja oamenii care întrețin rețeaua electrică.

Întrebări frecvente (FAQ)

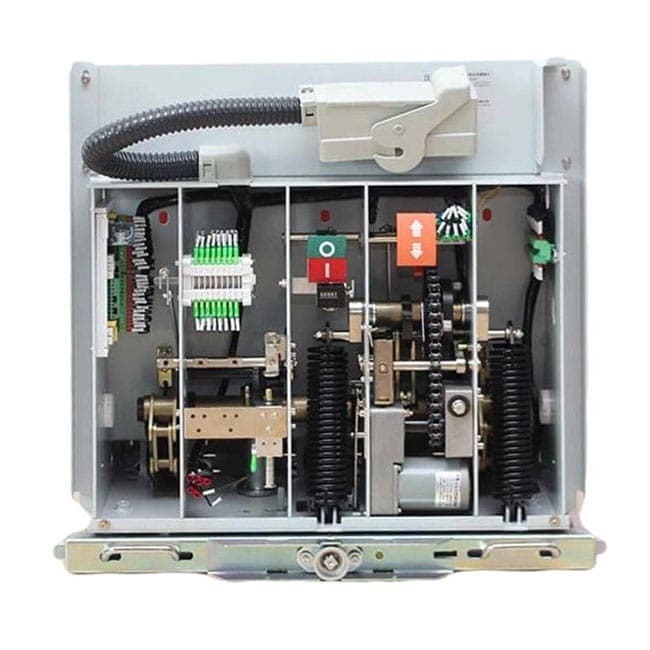

Întrebarea 1: Care este diferența principală dintre un întrerupător SF6 și un întrerupător cu vid în ceea ce privește siguranța?

Răspuns: Atât SF6, cât și ruptoarele cu vid sunt folosite pentru siguranță, dar diferă în mediul lor. Disjunctoarele SF6, precum cele de la Lugao Power Co.,Ltd., folosesc gaz SF6 care oferă proprietăți dielectrice excelente și este ideal pentru aplicații de înaltă tensiune (până la 800 kV). Acestea conțin arcul într-o cameră etanșă, dar gazul în sine necesită o manipulare atentă, deoarece este un gaz cu efect de seră. Întrerupătoarele cu vid folosesc un vid ca dielectric, care este extrem de sigur și nu necesită manipulare a gazului, dar sunt de obicei limitate la tensiune medie (până la 52 kV) din cauza constrângerilor fizice ale întreruptorului cu vid. Pentru siguranța personalului din stația de înaltă tensiune, SF6 oferă o capacitate superioară de întrerupere, dar sistemele robuste de manipulare și monitorizare a gazelor sunt esențiale pentru a atenua riscurile de mediu și de asfixiere.

Întrebarea 2: Cum sporește siguranța un mecanism „Fără deplasare” într-un întrerupător de înaltă tensiune?

Răspuns: Un mecanism „fără deplasări” este o caracteristică critică de siguranță. Acesta asigură că, dacă un operator ține apăsat butonul de închidere al întreruptorului în timp ce o comandă de declanșare este activă (din cauza unei defecțiuni), întrerupătorul va depăși comanda de închidere și va rămâne deschis. Acest lucru împiedică întrerupătorul să încerce să închidă și să realimenteze un circuit defect în timp ce personalul se află în apropiere. Acesta pune efectiv întrerupătorul într-o stare care nu poate fi depășită de intervenția manuală, prevenind o re-defecțiune potențial catastrofală. Acest design este esențial pentru filozofia de siguranță din fabrica noastră.

Întrebarea 3: Un întrerupător de înaltă tensiune poate fi deschis de la distanță pentru a asigura siguranța personalului în timpul unui dezastru?

Răspuns: Da. Întreruptoarele moderne de înaltă tensiune sunt echipate cu capabilități de declanșare la distanță prin SCADA sau sisteme de control al substației. Acest lucru permite operatorilor să deschidă întrerupătorul de la o distanță sigură (o cameră de control) în cazul unei urgențe, cum ar fi un incendiu, un cutremur sau o amenințare de arc, înainte ca cineva să se apropie de echipament. Această operare de la distanță este un beneficiu cheie al substațiilor digitale moderne, reducând semnificativ riscul pentru viața umană în timpul evenimentelor extreme. Fabrica noastră integrează interfețe de comunicație robuste (IEC 61850) pentru a asigura funcționarea de la distanță fiabilă.

Întrebarea 4: Ce caracteristici de siguranță împiedică un lucrător să închidă accidental un întrerupător în timp ce un alt lucrător se află în interiorul cabinei?

Răspuns: Acest lucru este prevenit în primul rând printr-o combinație de blocare mecanică și lacăt. În majoritatea modelelor de aparate de comutare, întrerupătorul nu poate fi montat în poziția „închis” dacă circuitul nu este complet. În plus, mecanismul are o poziție „împământată” care împiedică mecanic închiderea întrerupătorului de împământare dacă întrerupătorul este închis. În cele din urmă, utilizarea procedurilor de blocare/etichetare (LOTO) cu lacăte fizice pe circuitul de control al întreruptorului asigură că întrerupătorul nu poate fi închis de la distanță sau local în timp ce întreținerea este în curs. Aceste măsuri cu mai multe straturi creează un sistem sigur.

Întrebarea 5: Lugao Power Co.,Ltd. să ofere instruire privind funcționarea în siguranță a întrerupătoarelor sale de înaltă tensiune?

Răspuns: Da, oferim programe complete de formare ca parte a serviciului nostru post-vânzare. Instruirea acoperă nu numai operațiunile de bază, ci și module detaliate despre sistemele de blocare, siguranța arcului electric, procedurile de urgență și utilizarea adecvată a echipamentului personal de protecție (EIP). Oferim instruire la fața locului și simulări virtuale pentru a ne asigura că operatorii și tehnicienii înțeleg mecanismele de siguranță încorporate în echipamentele noastre. Acest angajament față de educație face parte din filozofia noastră de bază de a fi un partener în siguranță, nu doar un furnizor de echipamente.

Concluzie: Parteneriatul de siguranță cu Lugao Power Co.,Ltd.

Întrerupătorul de înaltă tensiune este eroul necunoscut al siguranței substațiilor. Este dispozitivul care stă, nevăzut, pentru a reține furia unei defecțiuni, cel care impune o secvență strictă de operațiuni și cel care separă fizic bărbații și femeile de milioanele de volți care alimentează lumea noastră. LaLugao Power Co.,Ltd., fabrica noastră nu produce pur și simpluÎntrerupător de înaltă tensiuneunități; proiectăm sisteme de siguranță. Înțelegem că în spatele fiecărei specificații și fiecărui raport de testare se află bunăstarea unei ființe umane. Ne angajăm să depășim limitele tehnologiei de întrerupere, a logicii de interblocare și a inteligenței de diagnosticare pentru a ne asigura că produsele noastre nu protejează doar rețeaua, ci și oamenii care o deservesc. Siguranța nu este o listă de verificare; este cultura noastră.

Sunteți gata să îmbunătățiți infrastructura de siguranță a substației dvs.?ContactLugao Power Co.,Ltd.astăzipentru un audit cuprinzător de siguranță al flotei dvs. actuale de spartoare. Echipa noastră de experți va oferi o analiză detaliată a echipamentului dvs. existent, va recomanda upgrade-uri și va dezvolta un plan de instruire personalizat pentru personalul dvs. Oferim consultații inițiale gratuite și un pachet tehnic cuprinzător care include desene detaliate și manuale de siguranță.Solicitați acum consultația gratuită de siguranță de la Lugao Power Co.,Ltd. și asigurați-vă că substația dumneavoastră este echipată cu cea mai bună tehnologie de siguranță a întrerupătorilor de înaltă tensiune.
