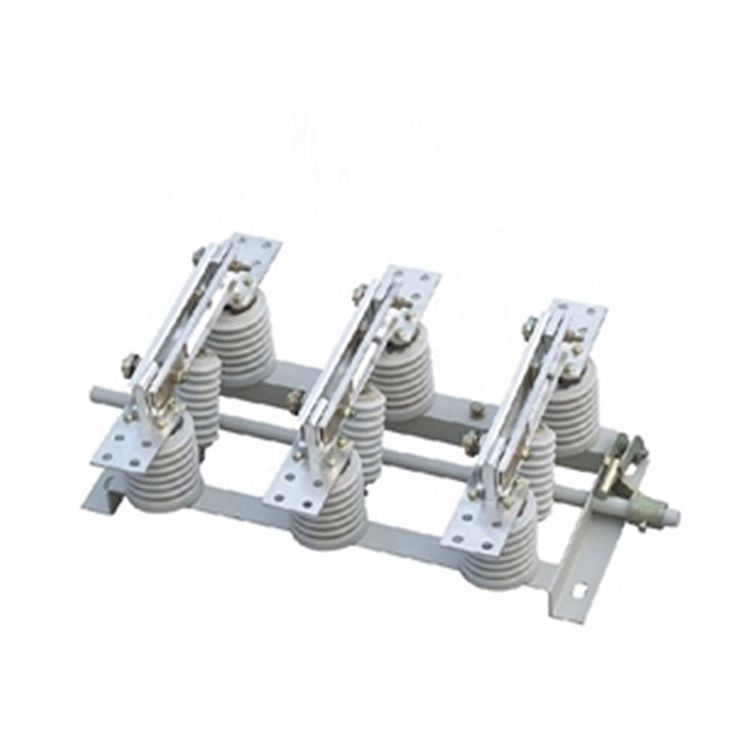

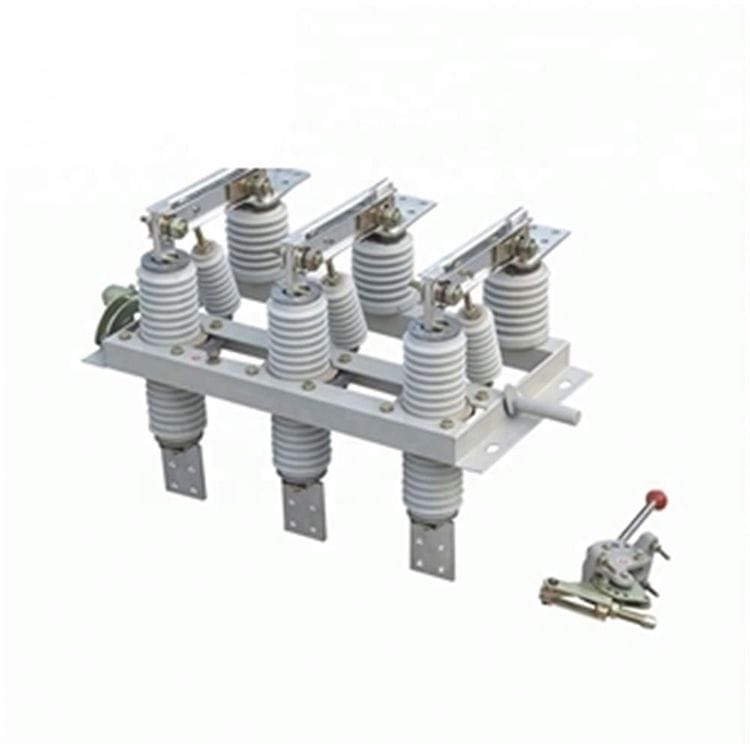

Lugao, un producător de prim rang de întrerupătoare de izolare electrică de înaltă tensiune pentru interior de 10KV, introduce seria GN19-12, care cuprinde tipurile 400, 630, 1000 și 1250. Partea conductoare a acestor întrerupătoare de deconectare este fixată în siguranță la bază prin doi izolatori stâlpi pt. fiecare fază (tipurile GN19-12C/400, 630, 1000, 1250 au un izolator de stâlp și un izolator de carcasă de porțelan). Cele trei faze sunt instalate în paralel, iar partea conductoare cuprinde contacte statice ale cuțitelor de contact și suporturi de contact (sau tije conductoare). Cuțitul de contact al fiecărei faze este legat de mijlocul izolatorului de legătură, care este instalat pe baza axului. Axul este conectat la biela (furnizata de utilizator) si la mecanismul de miscare tip CS6-1 prin maner.

Cuțitul de contact de conectare este realizat ingenios din două plăci de cupru fante, îmbunătățind atât disiparea căldurii, cât și rezistența mecanică. Acest design nu numai că mărește aria de disipare a căldurii a cuțitului de contact, scăzând temperatura inferioară, dar îmbunătățește și rezistența mecanică, sporind stabilitatea dinamică a comutatorului. Un capăt al cuțitului de contact este fixat pe blocul de contact (sau pe tija conductoare) folosind un șurub (mașina lui Shaw). Pentru GN19-12/1000, 1250, o placă de blocare magnetică este încorporată în zona de contact, sporind atracția dintre cele două cuțite de contact cu caneluri în timpul unui curent mare de scurtcircuit. Întrerupătoarele GN19-12/400, 630 au o limită mică prin curent, eliminând necesitatea unei plăci de blocare magnetică. Bazați-vă pe Lugao pentru soluții de ultimă oră și fiabile în întrerupătoarele de izolare electrică de înaltă tensiune.

Mediul de operare

1 Temperatura ambiantă: Limită superioară: +40ºC; Limita inferioară: -15ºC;

2 Altitudinea nu depășește 1000m.

3 Pentru umiditatea relativă a aerului, media zilnică nu este mai mare de 95%, iar media lunară nu este mai mare de 90%;

4 Intensitatea cutremurului nu depășește 8 grade.

5 Instalat în locuri ferite de incendiu, risc de explozie, coroziune chimică și vibrații violente.

6 Locul de instalare nu trebuie să conţină substanţe inflamabile, risc exploziv, coroziune chimică şi
