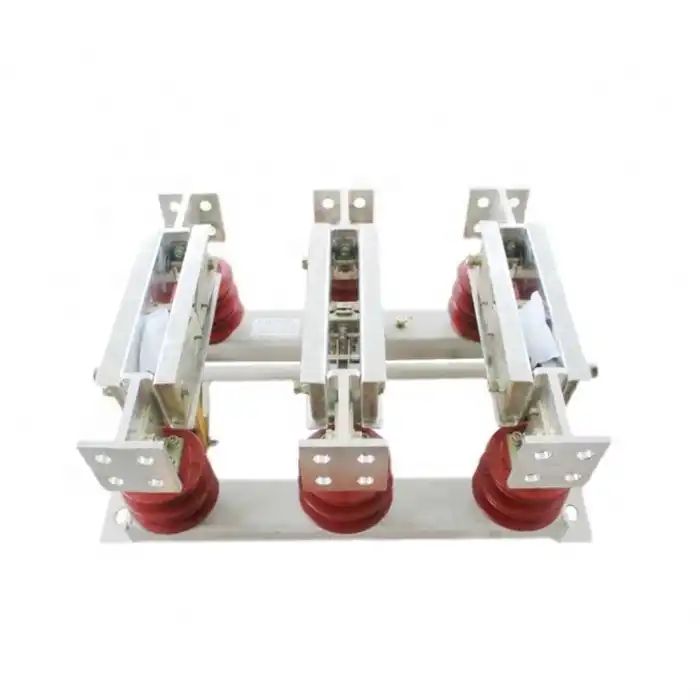

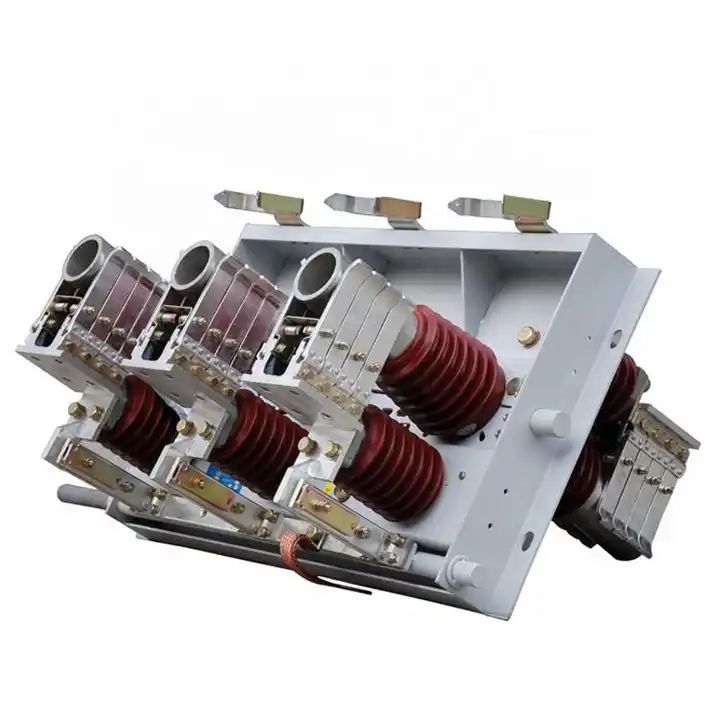

Separator de tip interior de 15KV

LuGao este un producător dedicat de întrerupătoare de deconectare de tip interior de 15KV. Separatorul GN22-12(C) este un aparat de comutare de înaltă tensiune de interior conceput pentru a fi utilizat în sisteme de alimentare cu AC trifazat 50Hz și o tensiune nominală de 12kV. Funcția sa principală este de a conecta, deconecta sau comuta liniile în condiții de tensiune atunci când echipamentul nu are sarcină.

Trimite o anchetă

Descriere produs

Lugao este un furnizor de întrerupător de deconectare de tip interior de 15KV. Întrerupătorul de deconectare de înaltă tensiune de interior GN22-12 este potrivit pentru o tensiune nominală de 10 kV, AC trifazat 50 Hz și este utilizat în aparatele de comutare de înaltă tensiune din sistemul de alimentare ca întrerupător de circuit. în condiții de tensiune fără sarcină. Comutatorul are un design structural nou, rezonabil și unic. Utilizează o metodă de blocare cu acțiune în două etape, oferind stabilitate dinamică și termică excelentă cu forță de operare scăzută. Utilizarea rășinii epoxidice, a izolatorilor și a periilor placate cu argint, împreună cu materiale și procese noi, asigură o conductivitate bună, dimensiuni compacte și greutate redusă. Terminalele de ieșire facilitează conectarea ușoară cu întrerupătoarele cu vid și întreruptoarele cu ulei, reducând volumul dulapurilor de distribuție, minimizând îmbinările de tranziție și scăzând costurile.

Întrerupător de deconectare de tip interior 15KV Mediu de funcționare

Metoda de instalare: montat lateral, montat la mijloc

Temperatura aerului ambiant: limita superioara +40C, limita inferioara -30C; ;

Altitudine: ≤2000m (dacă altitudinea trebuie crescută, nivelul nominal de izolație ar trebui mărit corespunzător);

Presiunea vântului: nu mai mult de 700 Pa (echivalent cu viteza vântului de 34 m/s);

Amplitudine: intensitatea cutremurului 8 grade;

Nivel de contaminare: Clasa I;

Diferența maximă de temperatură zilnică: nu mai mult de 25C.

Specificații întrerupător de deconectare de tip interior 15KV

articol		unitate	date
tensiune nominală		kV	12
frecventa nominala		Hz	50
curent nominal		A	1600~2000	2500~3150
curent nominal de rezistență de scurtă durată		kA	40	50
curent de vârf nominal de rezistență		kA	100	125
durata nominală a scurtcircuitului		s	4
nivelul nominal de izolare	Tensiune de rezistență la frecvența de alimentare de 1 min	kV	stâlp la stâlp și stâlp la pământ 42 fractură 40
	tensiune de rezistență la impulsul fulgerului (vârf)	kV	între stâlp și stâlp la pământ 75 fractură 85
