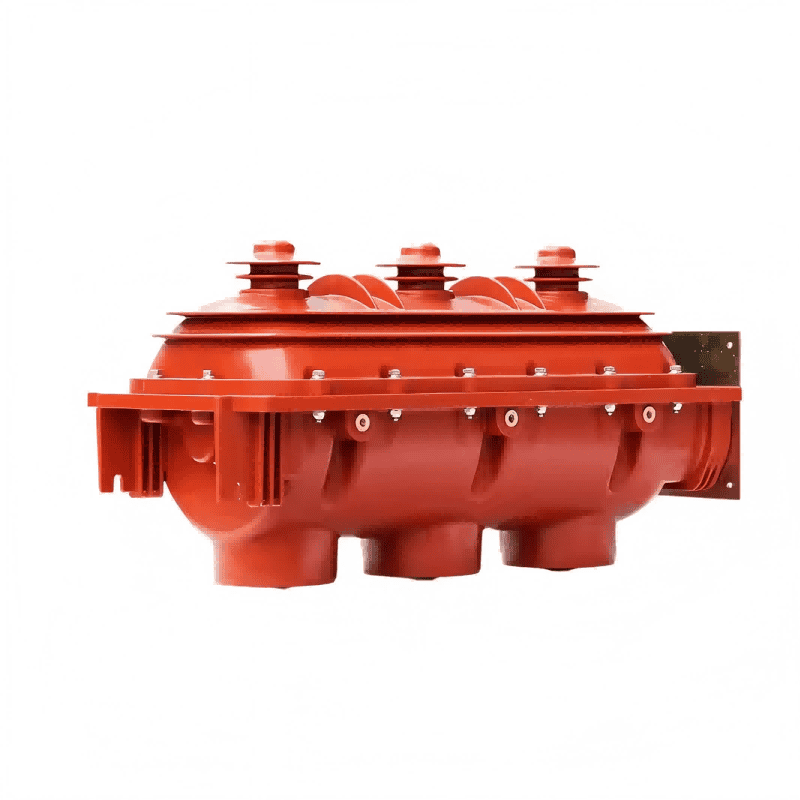

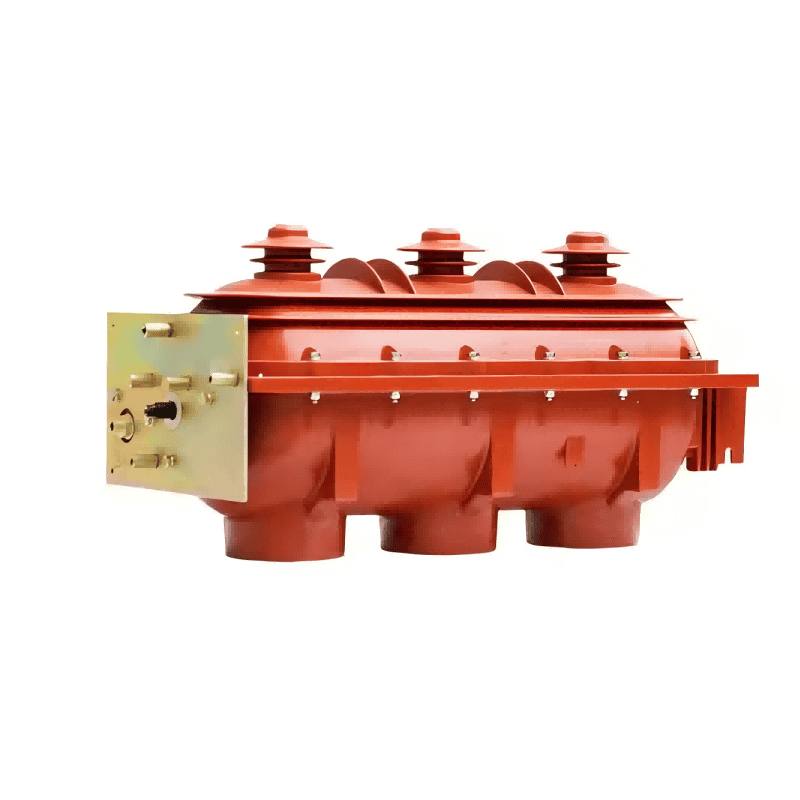

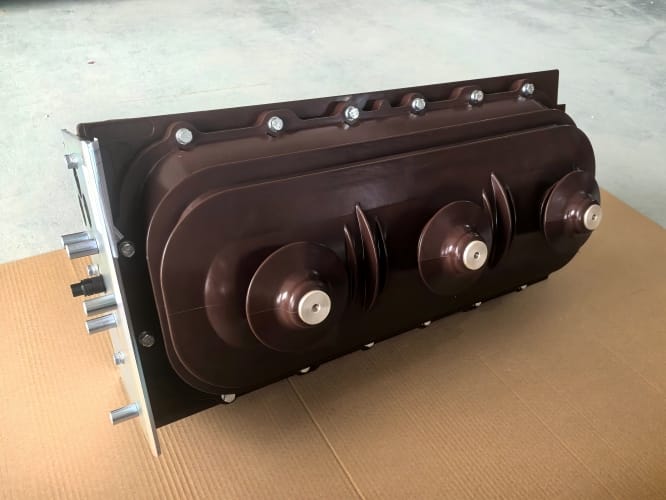

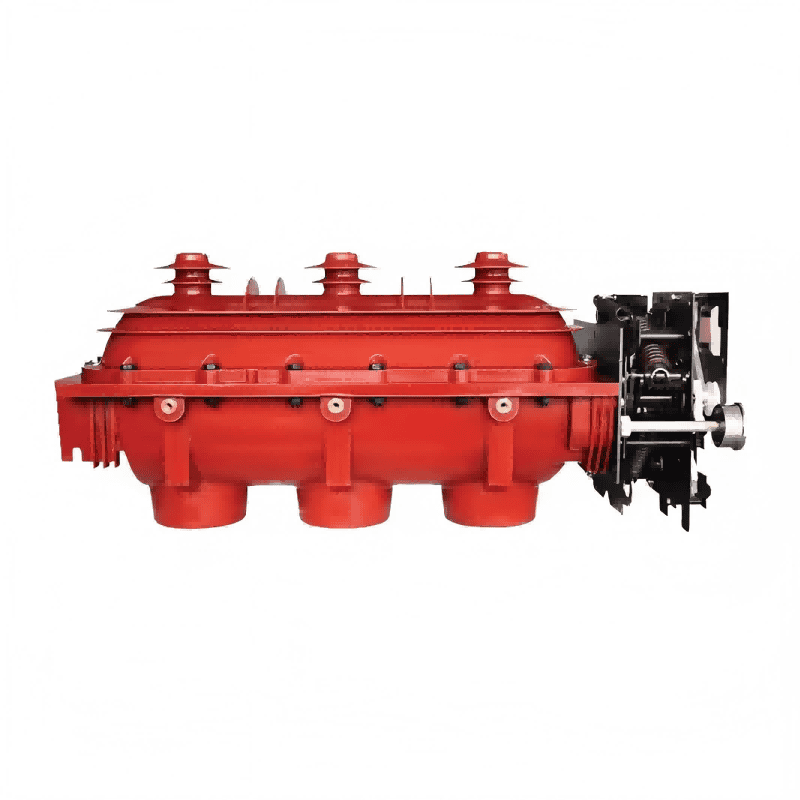

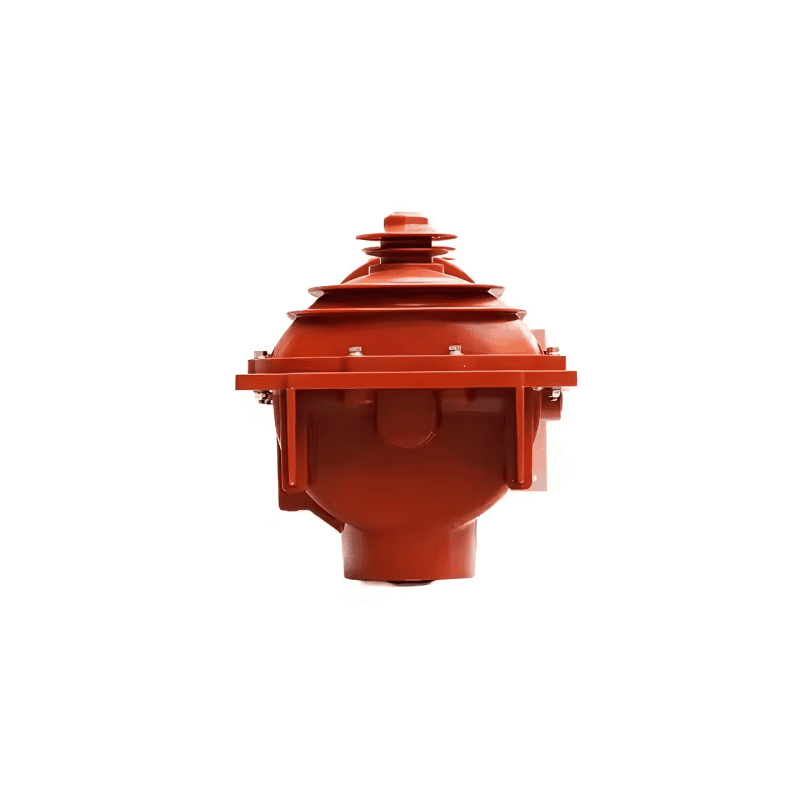

LGFLN36-24 24kV 630A Comutator de sarcină SF6 de înaltă tensiune

Comutatorul de sarcină LGFLN36-24 de la LUGAO este un dispozitiv vital pentru protejarea sistemelor de alimentare, permițând răspuns și protecție în timp util în cazul unei defecțiuni. Comutatoarele de sarcină sunt utilizate pe scară largă în sistemele de alimentare moderne. LUGAO produce aceste dispozitive pe o linie de asamblare profesională, asigurându-se că producția lunară răspunde nevoilor clienților din întreaga lume.

Model:LGFLN36-24

Trimite o anchetă

Descriere produs

Miezul comutatorului de sarcină SF6 de la LUGAO constă în proprietățile excelente de izolație și de stingere a arcului electric ale gazului SF6. Gazul SF6 are o capacitate de izolare extrem de mare sub tensiune înaltă. Acest lucru permite o distanță de întrerupere mai mică și o structură generală a dispozitivului mai compactă. Când întrerupătorul întrerupe curentul, se generează un arc între contactele în mișcare și cele staționare. Gazul SF6 se descompune la temperatura ridicată a arcului, producând compuși cu conținut scăzut de fluor. Acești compuși au o electronegativitate puternică și pot absorbi rapid electronii liberi pentru a forma ioni negativi. Viteza de migrare a ionilor negativi este foarte lentă, făcându-i extrem de eficienți în absorbția energiei arcului, stingerea rapidă a arcului atunci când curentul trece de zero și restabilirea rapidă a rezistenței dielectrice. Mecanismul de acționare utilizează în mod obișnuit un mecanism de stocare a energiei cu arc, care poate fi acționat fie electric, fie manual, asigurând operațiuni rapide și fiabile de deschidere și închidere.

Avantaje și caracteristici

Siguranță ridicată: construcția complet etanșă și izolată, cu contacte găzduite într-o cameră de gaz etanșă, elimină complet riscul de șoc electric. Designul cu trei stații oferă împământare fiabilă și asigură întreținere în siguranță. Gazul SF6 este netoxic și neinflamabil, asigurând funcționarea în siguranță a echipamentului.

Fiabilitate ridicată și fără întreținere: proprietățile excelente de stingere a arcului SF6 ale gazului SF6 minimizează uzura prin contact și îi prelungesc durata de viață electrică. Structura etanșă protejează componentele interne de influențele externe ale mediului, făcându-l potrivit pentru medii dure.

Structură compactă și economie de spațiu: Datorită proprietăților de izolare ridicate ale SF6, dispozitivul este semnificativ mai mic decât aparatele de distribuție izolate cu aer de același nivel de tensiune, ceea ce îl face ideal pentru locații cu spațiu limitat, cum ar fi stațiile de distribuție interioare și stațiile de tip cutie.

Ecologic și zgomot redus: în timpul funcționării, arcul este stins în camera de gaz etanșă, rezultând niciun sunet exploziv și doar o mișcare ușoară a mecanismului de operare, rezultând niveluri de zgomot extrem de scăzute.

Parametrii tehnici

Tensiune nominală: kV		24
Curent nominal: A		630
Frecvența nominală: Hz		60
Curent nominal de rupere de scurtcircuit: kA		/
Curent nominal de deschidere a scurtcircuitului (vârf): kA		/
Durata curentului nominal de rezistență la scurtcircuit: s		1
Curent nominal de rezistență de scurtă durată (circuit principal): kA		20
Curent nominal de vârf de rezistență (circuit principal): kA		50
Curent nominal de rezistență de scurtă durată (circuit de masă): kA		17.3
Curent nominal de rezistență de vârf (circuit de masă): kA		43.3
Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată	test uscat kV	65
	Test umed kV	/
Tensiune nominală de rezistență la impulsul fulgerului	test uscat kV	125
	Test umed kV	/
Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată (circuit deschis)	test uscat kV	79
	Test umed kV	/
Tensiune nominală de rezistență la impulsul fulgerului (circuit deschis)	test uscat kV	145
	Test umed kV	/
Durată mecanică: timpi		3000
Rezistența circuitului: μΩ		≦80
Tensiune nominală de funcționare: V/DC		220
Viteza de inchidere/distanta de deschidere: m/s		≧3
Ora de inchidere/ora de deschidere: ms		/
Asincronie pol la pol/asincronie pol la pol: ms		≦5
